アプライアンスの導入

ESXi ホスト上で、次の手順を実行します。

1. 「仮想マシン」を選択します。

2. 「VM の作成/登録」をクリックします。



3. 「作成タイプの選択」で、「OVF ファイルまたは OVA ファイルから仮想マシンをデプロイ」を選択します。「次へ」をクリックします。



4. 「OVF ファイルと VMDK ファイルの選択」で、以下の手順に従います。

   1. VM 名を入力します。
   2. ページをクリックしてファイルを選択します。ダウンロードした OVA ファイルを選択します。
   3. 「次へ」をクリックします。



5. 「ストレージの選択」で、「標準」ストレージを選択します。次に、VM を配置するデータストアを選択します。 「次へ」をクリックします。



6. 「デプロイのオプション」で、次のように設定を入力します。

   1. 「SPAN1」および「SPAN2」。これは、統合には必要ありません。任意のポートグループをプレースホルダとして選択し、後で VM 設定で切断します。
   2. 「SYSLOG」で、サードパーティ製品から syslog データを受信するポートを選択します。

   3. 「MGMT」で、アプライアンスの管理インターフェースを選択します。このインターフェースを使用すると、アプライアンスは Sophos Data Lake にデータを送信できます。

      このインターフェースは、Sophos Central の「インターネットに接続するネットワークポートの設定」で先ほど設定しました。

      設定時に DHCP を選択した場合は、VM が DHCP 経由で IP アドレスを取得できることを確認します。

   4. 「ディスクプロビジョニング」で、「シン」が選択されていることを確認します。

   5. 「自動的にパワーオン」が選択されていることを確認します。
   6. 「次へ」をクリックします。



7. 「追加設定」の手順をスキップします。

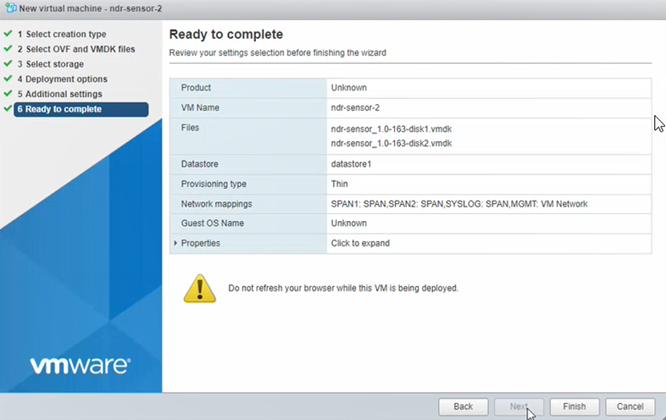

8. 「完了」をクリックします。VM リストに新しい VM が表示されるまで待ちます。これには数分かかることがあります。



9. VM の電源を入れ、インストールが完了するまで待ちます。

   VM は、はじめて起動し、適切なポートグループとインターネットに接続できるかどうかを確認します。その後、再起動します。終了するまで最長 10分かかることがあります。

10. Sophos Central で、「脅威解析センター > 統合 > 設定済み」に移動します。

11. 統合アプライアンス タブを選択し、導入した VM 上のアプライアンスを見つけます。状態のアイコンに「接続済み」と表示されます。



アプライアンスにデータを送信するようにサードパーティ製品を設定します。その製品の統合手順に戻り、その方法を確認します。

Sophos Central でダウンロードした ZIP ファイルには、仮想マシンの導入に必要なファイル (仮想ドライブ、seed.iso、PowerShellスクリプト) が含まれています。

VM を導入するには、次の手順を実行します。

1. ZIP ファイルをハードドライブのフォルダに解凍します。
2. そのフォルダに移動し、ndr-sensor.ps1 ファイルを右クリックして、「 PowerShell で実行」を選択します。

3. 「セキュリティ警告」メッセージが表示された場合は、「開く」をクリックしてファイルの実行を許可します。

   一連の質問に答えるように求められます。

4. VM に名前を付けます。

5. スクリプトは、VM ファイルが保存されるフォルダを表示します。これは、仮想ドライブのデフォルトのインストール場所にある新しいフォルダです。スクリプトがそれを作成できるよう、「C」と入力します。
6. VM に使用するプロセッサ (CPU) の数を入力します。
7. 使用するメモリ容量を GB単位で入力します。

8. スクリプトは、現在使用している vSwitch すべての番号付きリストを表示します。

   管理インターフェースを接続する vSwitch を選択し、その番号を入力します。このインターフェースを使用すると、アプライアンスは Sophos Data Lake にデータを送信できます。

   このインターフェースは、Sophos Central の「インターネットに接続するネットワークポートの設定」で先ほど設定しました。

   設定時に DHCP を選択した場合は、VM が DHCP 経由で IP アドレスを取得できることを確認します。



9. Syslog インターフェースに接続する vSwitch を入力します。

   これは、サードパーティ製品から Syslog データを受信する vSwitch です。

10. ネットワークトラフィックをキャプチャするために、vSwitch を指定する必要はありません。このような設定は、Sophos NDR を使用している場合のみに該当します。任意の vSwitch をプレースホルダとして選択し、後で VM 設定で切断します。

    PowerShell スクリプトは、Hyper-V で VM を設定します。「インストールが正常に完了しました」というメッセージが表示されます。

11. 任意のキーを使用して終了します。

12. Hyper-V マネージャーを開き、この VM が仮想マシンのリストに追加されたことを確認します。必要な場合は、設定を変更できます。その後、電源を入れます。

    VM は、はじめて起動し、適切な vSwitch とインターネットに接続できるかどうかを確認します。その後、再起動します。終了するまで最長 10分かかることがあります。

13. Sophos Central で、「脅威解析センター > 統合 > 設定済み」に移動します。

14. 統合アプライアンス タブを選択し、導入した VM 上のアプライアンスを見つけます。ステータスアイコンに「接続済み」と表示されます。



アプライアンスにデータを送信するようにサードパーティ製品を設定します。その製品の統合手順に戻り、その方法を確認します。

イメージファイルのアップロード

ディスク イメージ ファイルとシード ISO を Nutanix システムにアップロードするには、次の手順に従います。

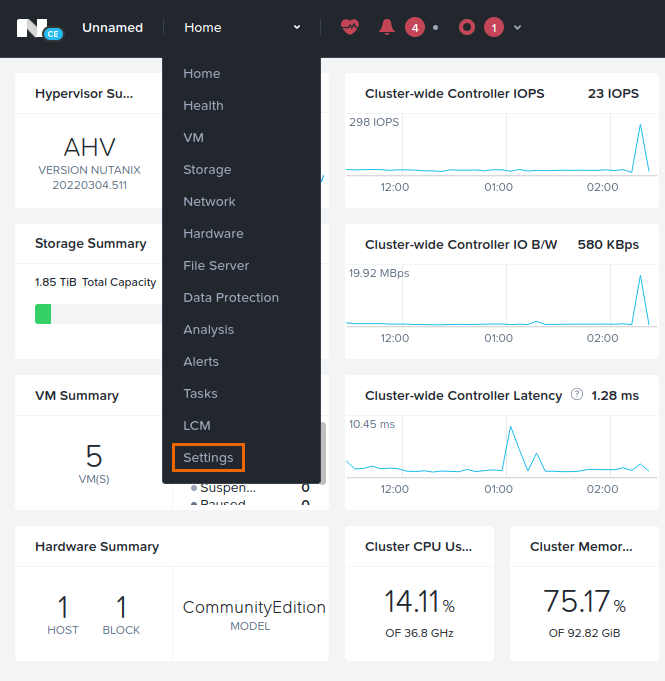

1. Web ブラウザから、ポート 9440 で Nutanix Web コンソールにサインインします。

2. 「Home > Settings」に移動します。

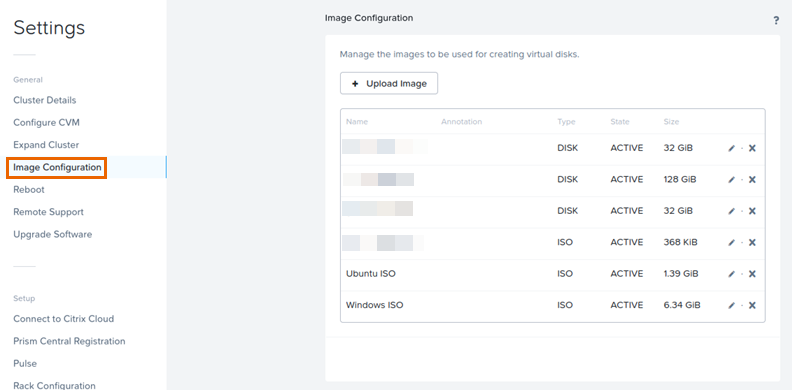

3. 「Image Configuration」を選択します。

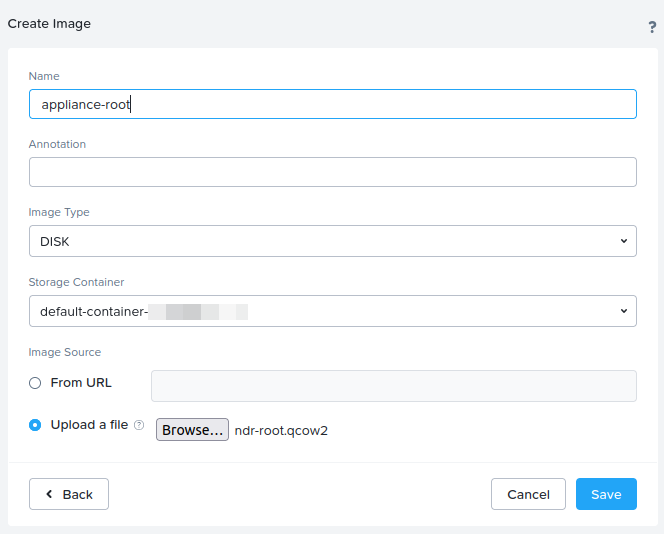

ルート イメージ ファイルのアップロード

1. 「Upload Image」をクリックします。
2. 名前を入力します。名前に "root" という単語を含めることをお勧めします。
3. (任意)「Annotation」を追加します。

4. 「Upload a file」を選択し、「Browse」をクリックしてファイルを選択します。

   ファイルを選択すると、「Image type」が自動的に選択されます。



5. 「保存」をクリックします。

   ファイルのアップロードが開始されます。アップロードが完了するのを待ってから、セットアップを続行してください。

シード ISO イメージファイルのアップロード

1. 「Upload Image」をクリックします。
2. 名前を入力します。名前に "ISO" という単語を含めることをお勧めします。
3. (任意)「Annotation」を追加します。

4. 「Upload a file」を選択し、「Browse」をクリックしてファイルを選択します。

   ファイルを選択すると、「Image type」が自動的に選択されます。

5. 「保存」をクリックします。

   ファイルのアップロードが開始されます。アップロードが完了するのを待ってから、セットアップを続行してください。

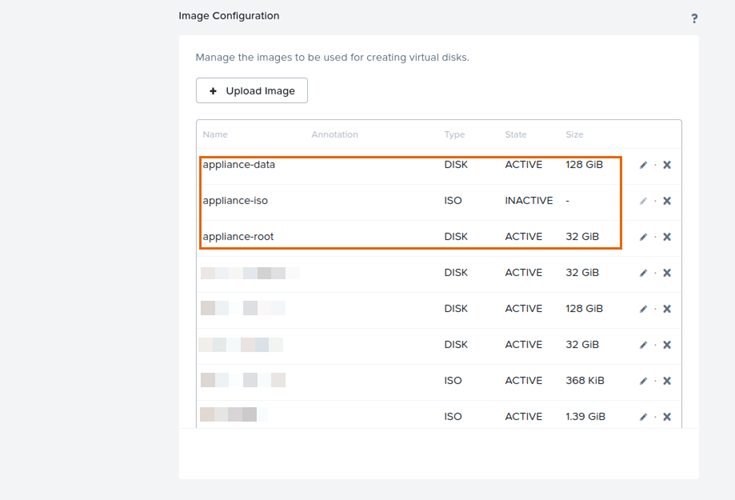

アップロードされた 3つのファイルが「Image Configuration」ページに表示されます。

インストールスクリプトのアップロード

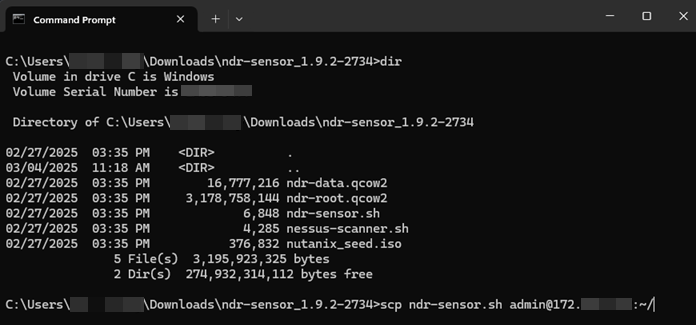

ndr-sensor.sh という名前のスクリプトも zip ファイルに含まれています。Nutanix AHV VM コントローラにアップロードするには、次のようにセキュアファイル転送プロトコル (SCP) を使用します。

1. Windows の場合はコマンドプロンプトを開きます。macOS または Linux の場合はターミナルを開きます。
2. 解凍したファイルがあるディレクトリに移動します。

3. 次のコマンドを実行します。scp ndr-sensor.sh admin@<ip-address>:~/。



4. 管理者パスワードを入力します。

コマンドでインストールスクリプトを実行

1. Nutanix AHV VM を開きます。
2. 次のコマンドを使用してサインインし、SSH 経由で接続します。ssh admin@<ip-address>。
3. インストールスクリプトを実行するには、次のコマンドを実行します。bash ndr-sensor.sh。

4. アプライアンス VM の名前を入力します。デフォルト名は ndr-sensor です。



   注

   デフォルト値が表示されている項目では、Enter キーを押してデフォルト値を受け入れることができます。

5. VM に割り当てる CPU コアの数を入力します。デフォルトは「4」です。

6. 仮想マシンに割り当てるメモリ容量を入力します。デフォルトは「16(GB)」です。

以下のメッセージが表示されます。Created vm <name> UUID <UUID>。

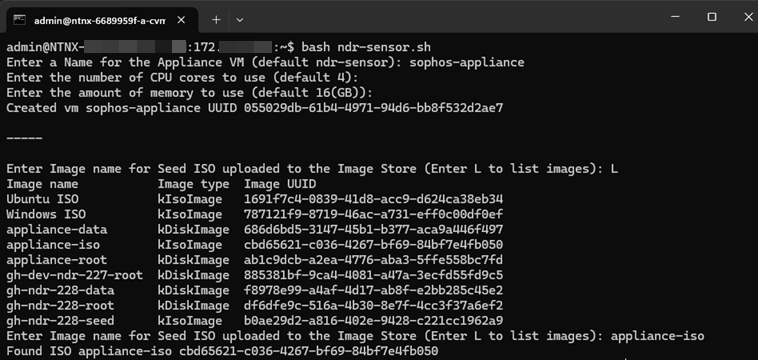

VM ディスク イメージ ファイルの選択

VM ディスクイメージファイルを選択するには、次の手順に従います。

1. アップロードしたシード ISO のイメージ名を入力します。



2. アップロードしたルート ディスク イメージ ファイルのイメージ名を入力します。

3. アップロードしたデータ ディスク イメージ ファイルのイメージ名を入力します。

ネットワーク設定

このスクリプトは、VM 用に次のネットワークインターフェースを作成します。

• 管理ネットワーク
• Syslog ネットワーク
• トンネル化されたキャプチャデータの ERSPAN
• ミラー化されたネットワークの SPAN は、この VM サーバー上の他の VM からキャプチャデータを受信します。

スクリプトには、管理、syslog、およびトンネル化された RSPAN (Remote Switched Port Analyzer) キャプチャデータで使用できる使用可能な仮想サブネットが一覧表示されます。

3つのネットワークすべてに 1つのサブネットを使用できます。

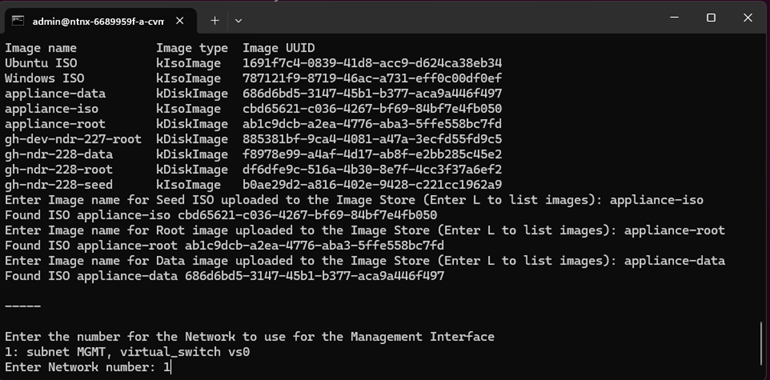

サブネットをネットワークに割り当てるには、次の手順に従います。

1. 管理ネットワークに使用するサブネットに対応する番号を入力します。



2. Syslog 受信ネットワークに使用する仮想サブネットに対応する番号を入力します。

3. SPAN ネットワークの設定は、設定パラメータを使用して自動的に作成されます。type=kSpanDestinationNic に設定されています。
4. トンネル化された RSPAN キャプチャネットワークに使用する仮想サブネットに対応する番号を入力します。

スクリプトが完了すると、 Nutanix SPANセッションをイネーブルにするための acli コマンド例がいくつか提供されます。コマンド例に示されている MAC アドレスは、スクリプトによって作成された SPAN インターフォースの MAC アドレスです。

コマンド例は、次の種類の SPAN セッションに使用できます。

• VM ホスト上のすべての VM からの SPAN データ。
• VM ホスト上の単一 VM からの SPAN データ。

詳細については、 Traffic Mirroring on AHV Hosts を参照してください。

VM の起動

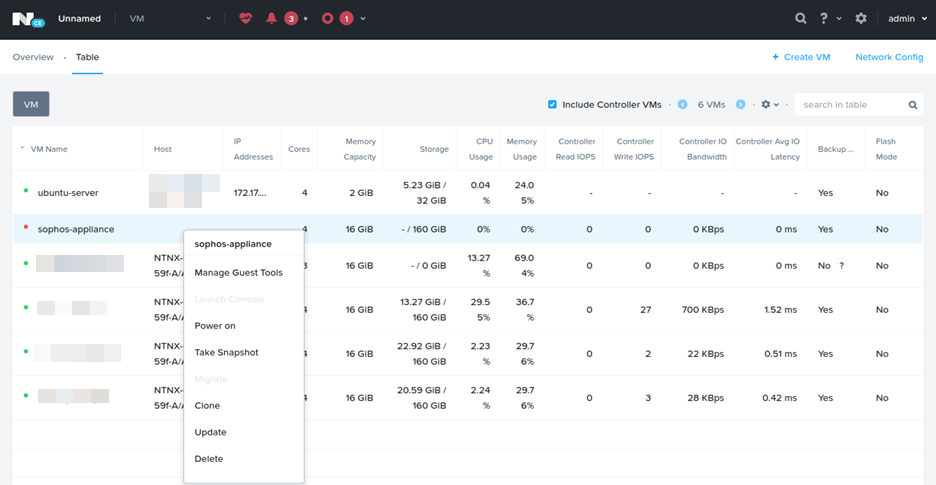

スクリプトが完了したら、Nutanix Web コンソールに戻り、[VM]ページに移動して、VMの電源をオンにします。

Sophos Central で、統合する製品の「統合」ページに移動し、更新します。VM の状態が「接続済み」になります。
