構内図の作成

間取り図を作成して、アクセスポイントの配置を視覚化し、その無線通信のカバー範囲を確認することができます。

構内図を作成するには、次の手順を実行します。

1. 「マイプロダクト > Wireless > サイト」に移動します。

2. サイトをクリックします。

   サイトをお持ちでない場合は、まずサイトを作成する必要があります。詳細は、サイトの作成を参照してください。

3. 「フロアの作成」をクリックします。

4. 「ファイルの選択」をクリックし構内図ファイルを選択し、「アップロード」をクリックします。間取り図は、画像ファイル (PNG、JPEG、BMP、GIF、または WBMP) または PDF 形式である必要があります。

   注

   フロアプランをアップロードするには、Sophos Central で「管理者」または「スーパー管理者」の役割を持っている必要があります。詳細は、管理ロールの概要を参照してください。

5. (任意) 画像の境界を調整し、「画像のトリミング」をクリックして、新しいフロアを作成してください。

   変更を加えずに画像をアップロードする場合は、「変更せずに続行」をクリックします。

6. 「編集」をクリックして、構内図に寸法を割り当てます。測定済みの距離情報は、アクセスポイントのネットワーク範囲を正確に表示するために必要です。次の手順を実行します。

   1. 構内図上の既知の距離のポイントに 2本のピンを配置します。
   2. 距離をメートル単位で入力し、完了したらチェックマーク をクリックしてください。

   ヒント

   スケールを後で変更する必要がある場合は、「編集」をクリックし、「スケールの変更」をクリックして 新しいピンを配置し、ピン間の距離を更新します。

7. 「選択可能」タブのアクセスポイントをドラッグして、構内図に配置します。利用可能なアクセスポイントがない場合は、シミュレートされた AP を使用して、構内図でシミュレートされたワイヤレスの対応を確認できます。

   ヒント

   アクセスポイントは、「配置済み」タブで構内図から削除できます。

8. 「適用」をクリックして、構内図を保存します。

アクセスポイントの位置情報を設定した構内図がサイトに追加されます。

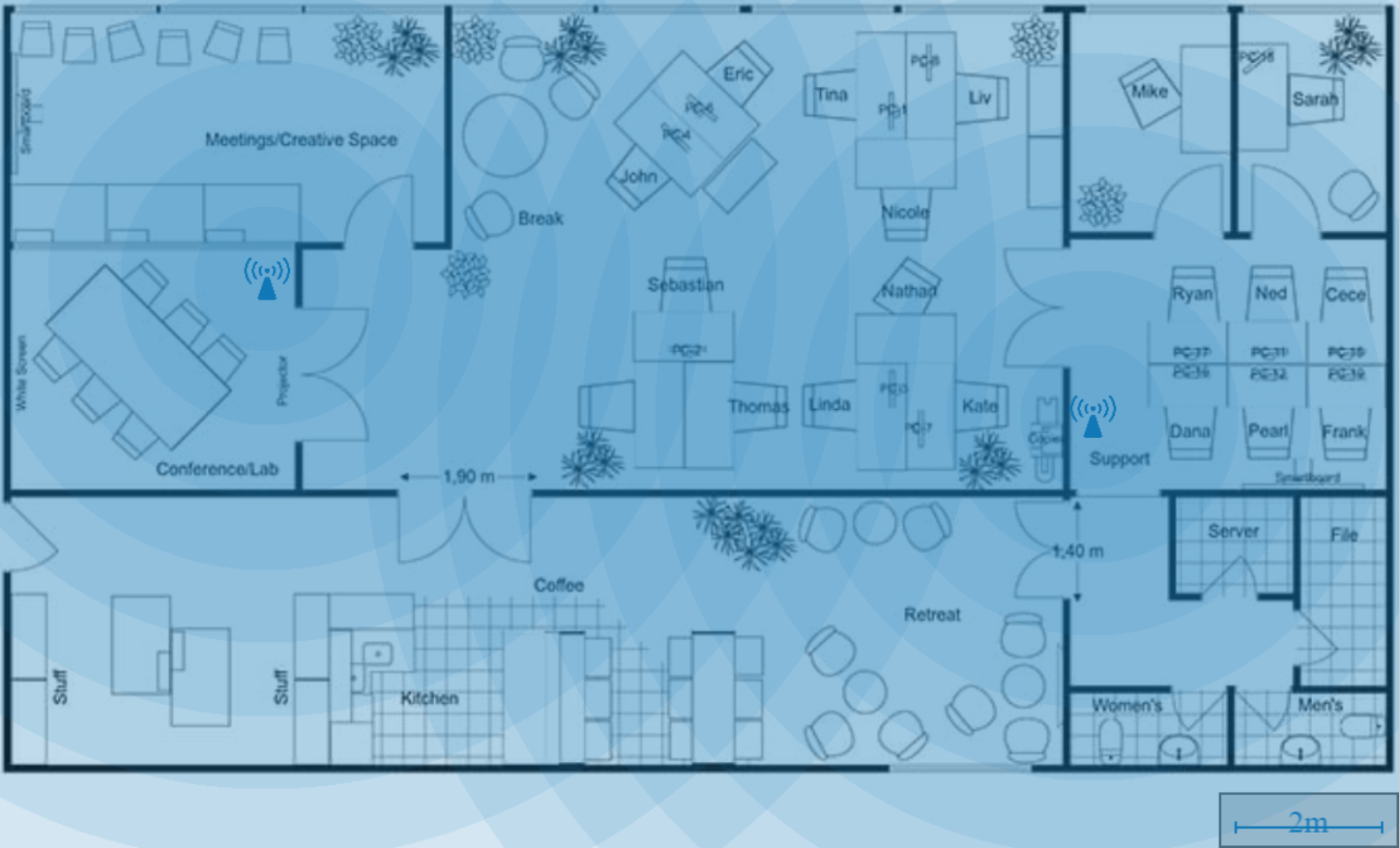

スケール、配置された2つのアクセスポイント、およびそれらのワイヤレスの対応を示すワイヤレス構内図の例：
