網路地圖

Sophos Central網路地圖顯示了已連接的Sophos Firewall、交換器和 AP6 存取點的統一視圖。這可以幫助您視覺化基礎架構的拓撲結構，搜尋設備，並瀏覽整個帳戶中網路設備之間的關係。

網路地圖使用基於 LLDP 的發現機制來識別和映射網路中防火牆、交換器和存取點之間的連線。它也可用於發現已連接的裝置。

需求

受管設備要顯示在網路地圖上，必須符合以下要求：

• 所有設備都必須啟用LLDP。如果沒有 LLDP，則顯示的網路拓撲可能不正確或不完整。

• 設備必須具備以下列出的最低韌體版本。

  • Sophos Firewall：Version 22.0 GA.請參閱 Sophos Firewall發行說明。
  • Sophos Switch：2.1.1986 MR2.請參閱 Sophos Switch發行說明。
  • Sophos AP6 無線存取點：1.9.2854 MR9.請參閱 Sophos AP6 接入點發行說明。

網路探索檢視

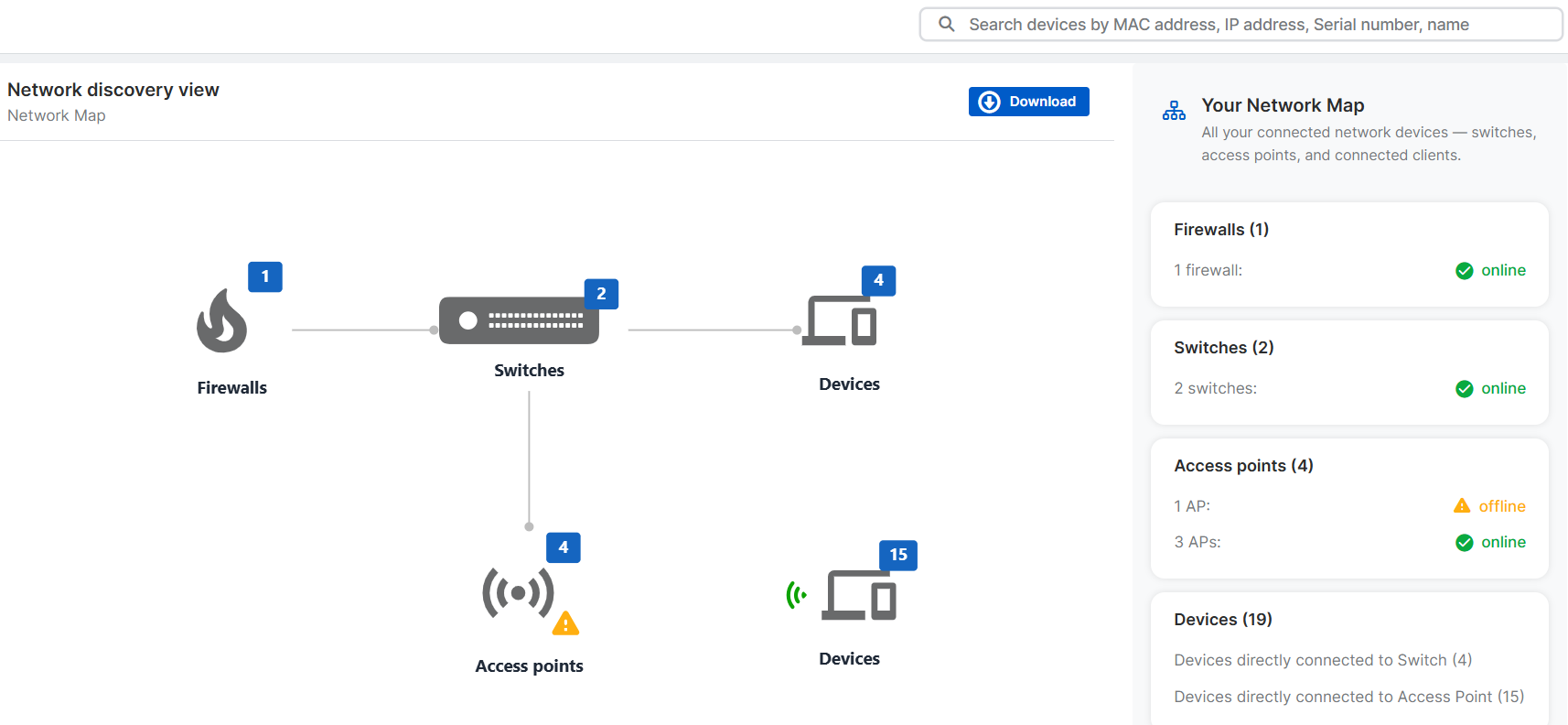

網路發現視圖顯示網路地圖，概述您的網路設備。您可以看到代表防火牆、交換器、存取點和已連接裝置的圖示。每個圖示旁邊都有一個數字，表示您的網路中有多少台該類型的裝置。

使用搜尋框按 MAC 位址、IP 位址、序號或名稱搜尋所有裝置。

點擊地圖上的「下載」按鈕，即可下載為PNG格式圖片。

地圖不會自動更新。您必須重新載入網路發現視圖頁面。

您的網路地圖

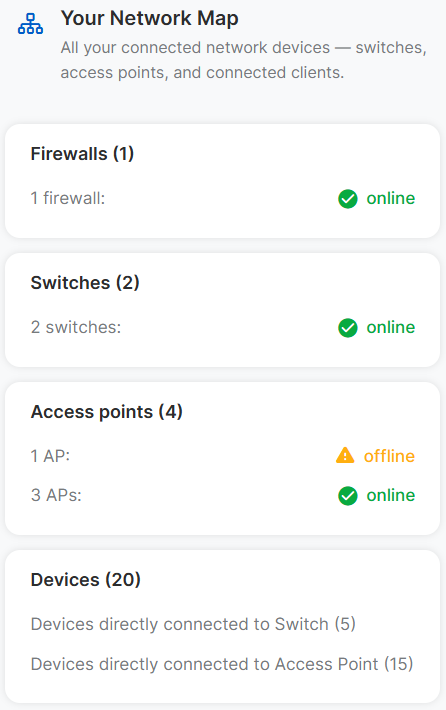

在「您的網路地圖」下，您可以查看防火牆、交換器和存取點的圖塊，這些圖塊顯示了每種裝置的總數以及線上和離線的裝置數量。您也可以看到「裝置」磁貼，其中顯示了連接到防火牆、交換器和存取點的裝置總數，以及連接到每個裝置的裝置數量。

網路裝置

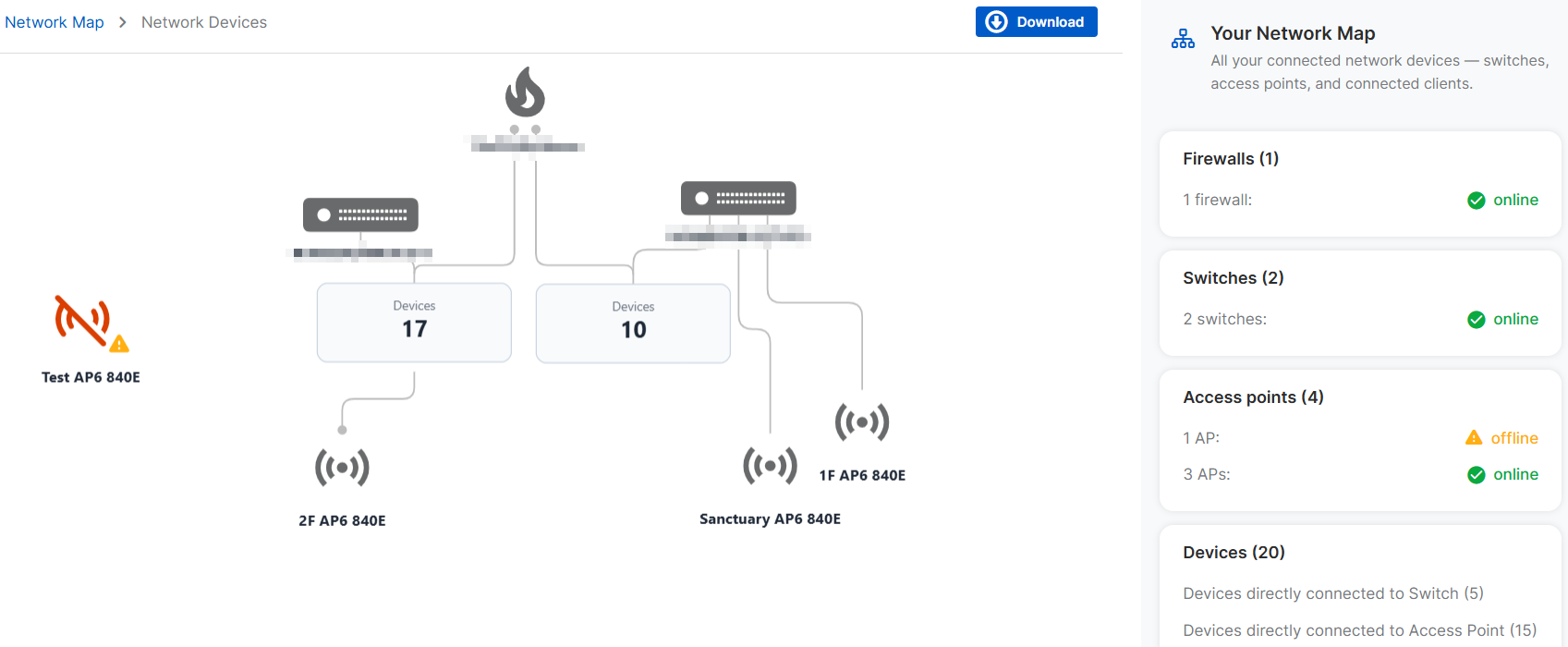

點選防火牆、交換器或存取點圖示或圖塊，即可開啟網路設備視圖。此視圖顯示各個網路設備及其之間的連接，可協助您視覺化網路拓撲結構。

不同裝置 類型所顯示的資訊有所不同。

• 防火牆名稱及 IP 位址
• 交換器：序號
• 存取點：名稱

您可以點擊並拖曳每個裝置的圖示來排列地圖上的裝置。您也可以選取多個設備，然後點擊並拖曳來移動它們，而不會改變它們的排列方式。

您可以點擊圖示周圍的空白區域並拖曳，以查看地圖的不同區域。您也可以放大和縮小地圖，以便更輕鬆地查看您的整個部署情況。

設備之間的連接是根據 LLDP 鄰居發現資料自動建立的。但是，根據您的使用環境，您可能會遇到以下一些不一致的情況：

• 網路環路：即使連接埠因 STP 而處於阻塞狀態，網路對映也會基於 LLDP 鄰居發現與對等裝置建立連線。
• 來自離線設備的活動連線：由於資料過期，離線設備可能仍顯示為已連接，網路地圖會顯示其最後已知的狀態。

裝置詳情

點擊裝置即可開啟設備詳情頁面。在這裡您可以查看有關該裝置及其連接設備的更多詳細資訊。

防火牆

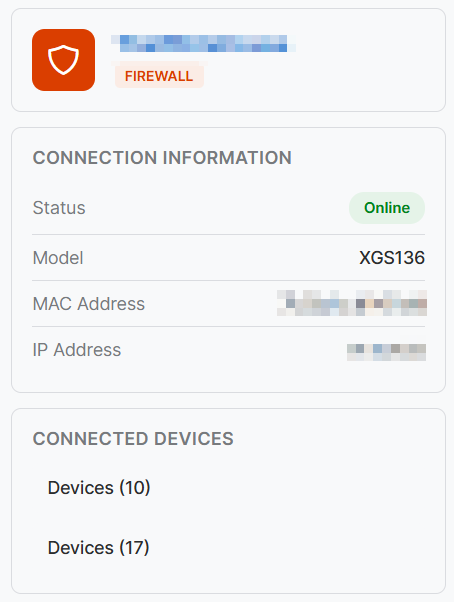

防火牆會在裝置名稱旁邊顯示紅色圖示。連接資訊顯示裝置是在線上還是離線、其型號、MAC 位址和 IP 位址。

交換器

交換器上綠色圖示旁邊會顯示序號。連接資訊顯示裝置是在線上還是離線，以及其型號和 MAC 位址。站點資訊顯示交換器所屬的站點或堆疊及其位置。點選交換器的序號進入交換器管理頁面。請參見 交換器管理。

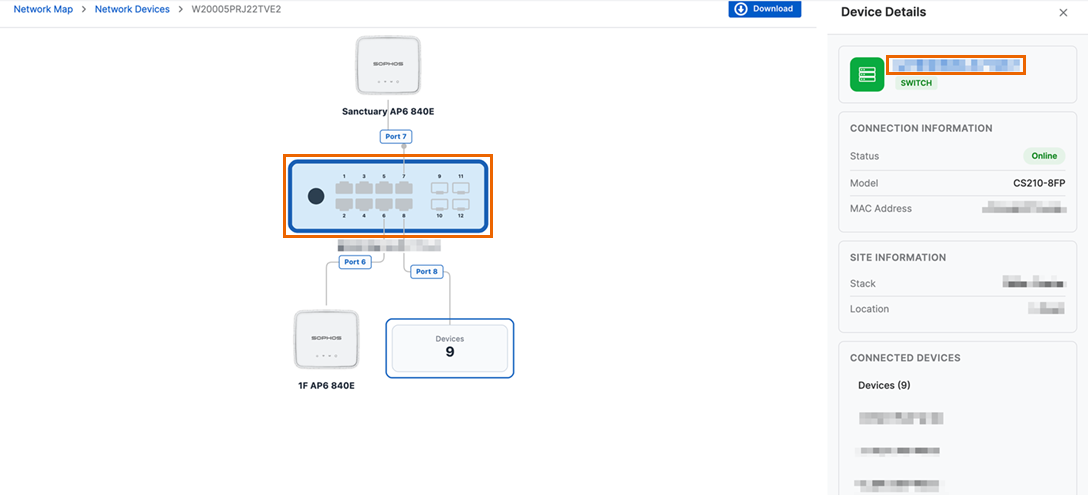

您可以看到交換器連接埠以及在這些連接埠上發現的連接設備的顯示介面。您可以點選已連線的存取點，查看 AP6 上已連接裝置的詳細資訊。

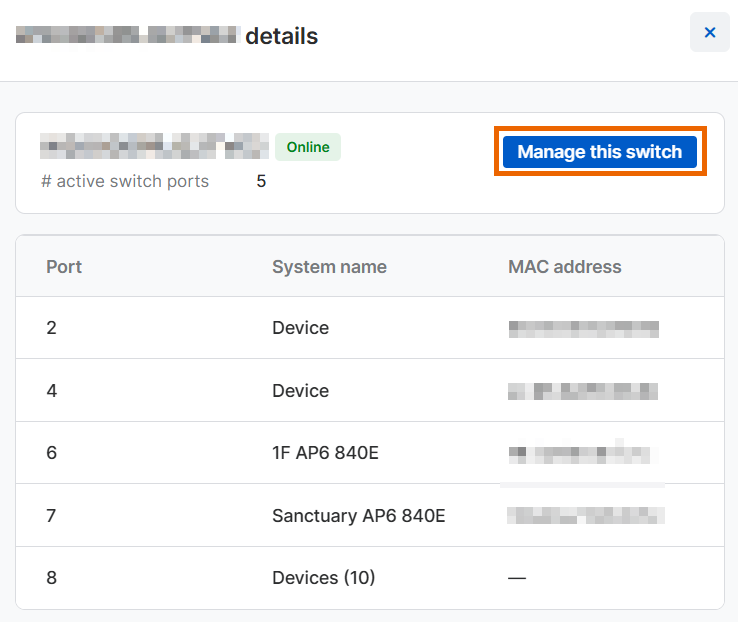

點擊開關即可查看連接埠清單以及連接到這些連接埠的裝置的名稱和 MAC 位址。

按一下「管理此交換器」進入交換器管理頁面。

存取點

接入點會在黃色圖示旁顯示裝置名稱。連接資訊顯示裝置是在線上還是離線、其型號、MAC 位址和 IP 位址。點選接入點名稱即可進入存取 點詳情頁面。請參見 存取點詳細資訊。

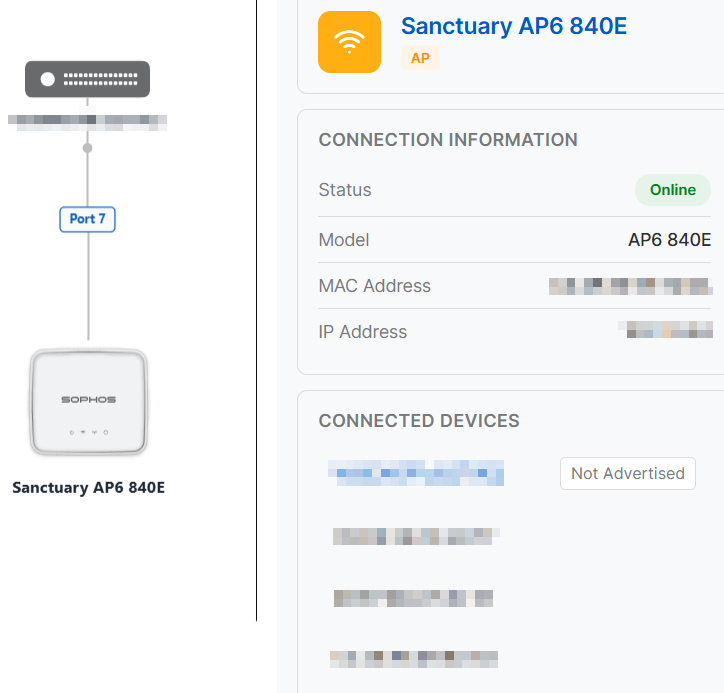

您可以看到存取 點及其連接的交換器的示意圖（如果適用）。連接圖中顯示了存取 點所連接的交換器連接連接埠。您可以點擊已連接的開關以查看該裝置的詳細資訊。

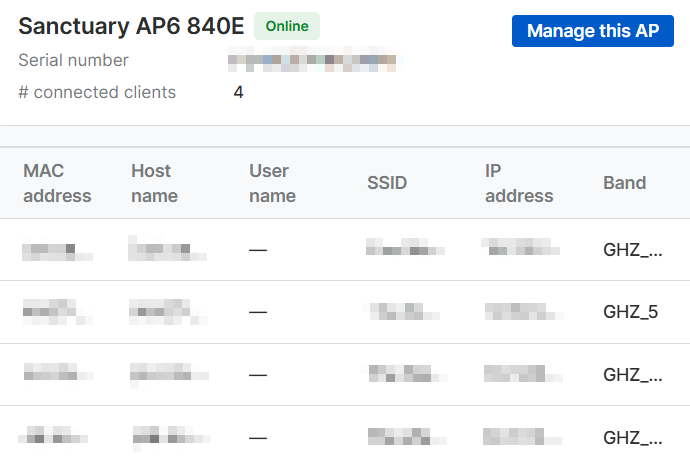

點擊存取 點，即可查看每個已連接裝置的詳細資訊列表，包括 MAC 位址、主機名稱、使用者名稱、SSID、IP 位址和頻段。

點選「管理此AP」進入接入點的管理頁面。

連線裝置

已連接設備顯示防火牆、交換器或存取 點發現的所有設備。您可以查看已連接終端設備的 MAC 位址、防火牆和交換器的序號以及存取點的名稱。您可以點選開關和存取點，開啟Sophos Central頁面來管理這些裝置。

未託管的裝置

網路地圖目前設計用於與Sophos Central管理的Sophos Firewall、 Sophos Switch和Sophos AP6 存取點配合使用。所有其他設備，例如Sophos APX 存取點，均視為非託管設備。這些設備須遵守以下限制：

• 直接連接到Sophos Switch的非託管設備不會出現在地圖上，除非它們連接了終端設備。
• 未管理的設備不會在裝置清單中顯示。顯示的系統名稱為“設備”。
