Netzwerkkarte

Die Sophos Central-Netzwerkkarte bietet eine einheitliche Ansicht Ihrer verbundenen Sophos Firewall sowie der verbundenen Switches und AP6 Access Points. So können Sie die Topologie Ihrer Infrastruktur visualisieren, nach Geräten suchen und die Beziehungen zwischen Ihren Netzwerkgeräten innerhalb Ihres gesamten Kontos nachvollziehen.

Die Netzwerkkarte verwendet LLDP-basierte Erkennung, um die Verbindungen zwischen Firewalls, Switches und Access Points in Ihrem Netzwerk zu identifizieren und abzubilden. Sie dient auch dazu, verbundene Geräte zu erkennen.

Voraussetzungen

Damit verwaltete Geräte auf der Netzwerkkarte angezeigt werden, müssen sie folgende Anforderungen erfüllen:

• LLDP muss für alle Geräte aktiviert sein. Ohne LLDP ist die dargestellte Netzwerktopologie möglicherweise fehlerhaft oder unvollständig.

• Die Geräte müssen mindestens die unten aufgeführte Firmware-Version aufweisen.

  • Sophos Firewall: Version 22.0 GA. Siehe Sophos Firewall – Versionsinfo
  • Sophos Switch: 2.1.1986 MR2. Siehe Sophos Switch – Versionsinfo.
  • Sophos AP6 Access Points: 1.9.2854 MR9. Siehe Sophos AP6 Access Points – Versionsinfo.

Netzwerkerkennungsansicht

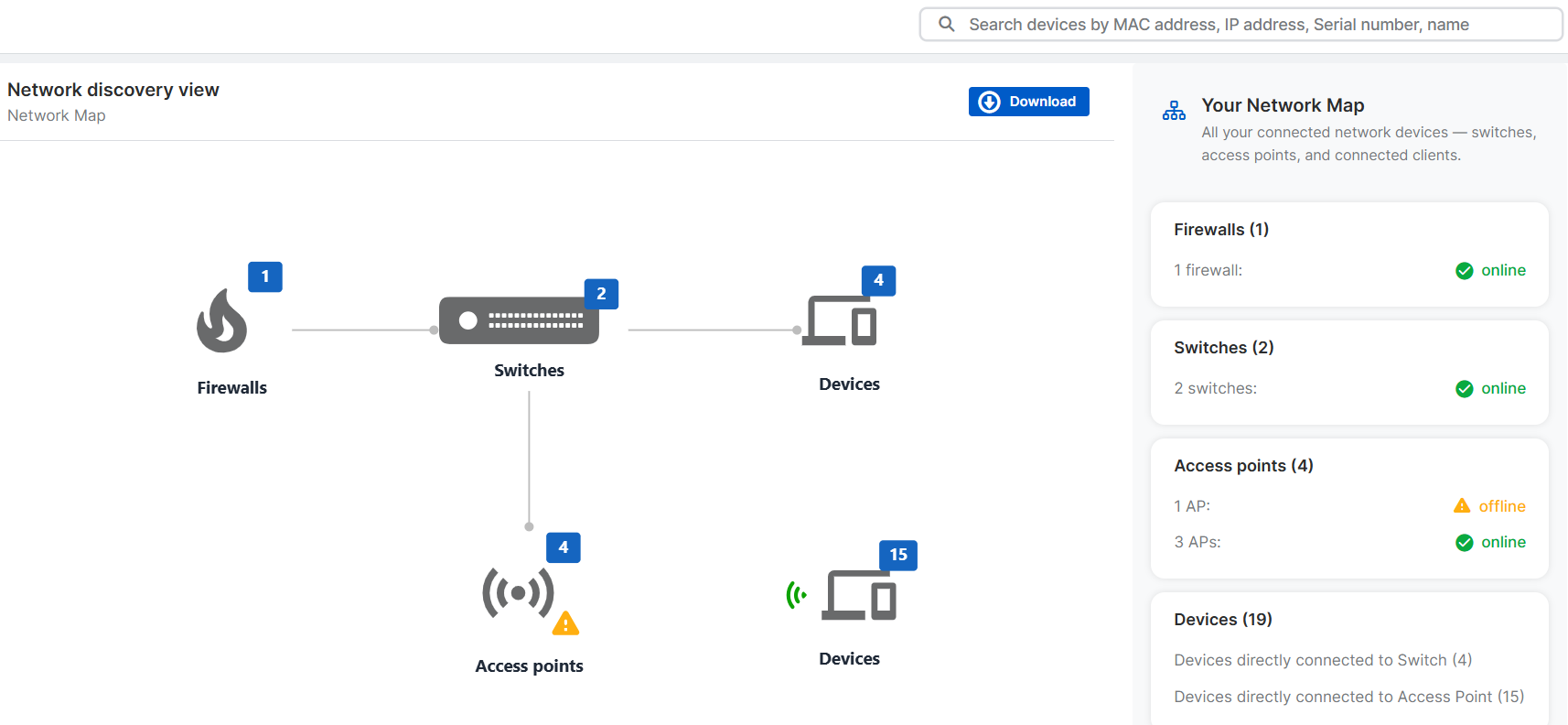

Die Netzwerkerkennungsansicht zeigt die Netzwerkkarte, eine Übersicht Ihrer Netzwerkgeräte. Sie sehen Symbole, die Ihre Firewalls, Switches, Access Points und verbundenen Geräte darstellen. Jedes Symbol enthält eine Zahl, die angibt, wie viele Geräte dieses Typs sich in Ihrem Netzwerk befinden.

Verwenden Sie das Suchfeld, um alle Geräte anhand der MAC-Adresse, der IP-Adresse, der Seriennummer oder des Namens zu durchsuchen.

Klicken Sie bei einer beliebigen Karte auf Herunterladen, um sie als PNG-Bild herunterzuladen.

Die Karte wird nicht automatisch aktualisiert. Sie müssen die Seite Netzwerkerkennungsansicht neu laden.

Ihr Netzwerkplan

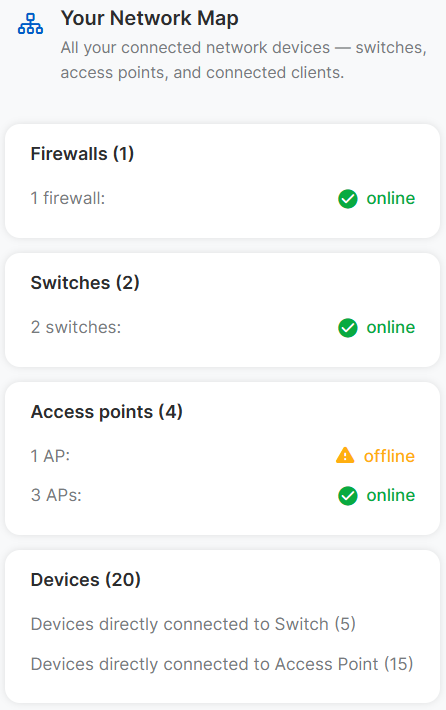

Unter Ihr Netzwerkplan sehen Sie Kacheln für Firewalls, Switches und Access Points, die die Gesamtzahl jedes Geräts sowie die Anzahl der online und offline befindlichen Geräte anzeigen. Außerdem wird die Kachel Geräte angezeigt, die die Gesamtzahl der mit Ihren Firewalls, Switches und Access Points verbundenen Geräte sowie die Anzahl der mit jedem einzelnen Gerät verbundenen Geräte anzeigt.

Netzwerkgeräte

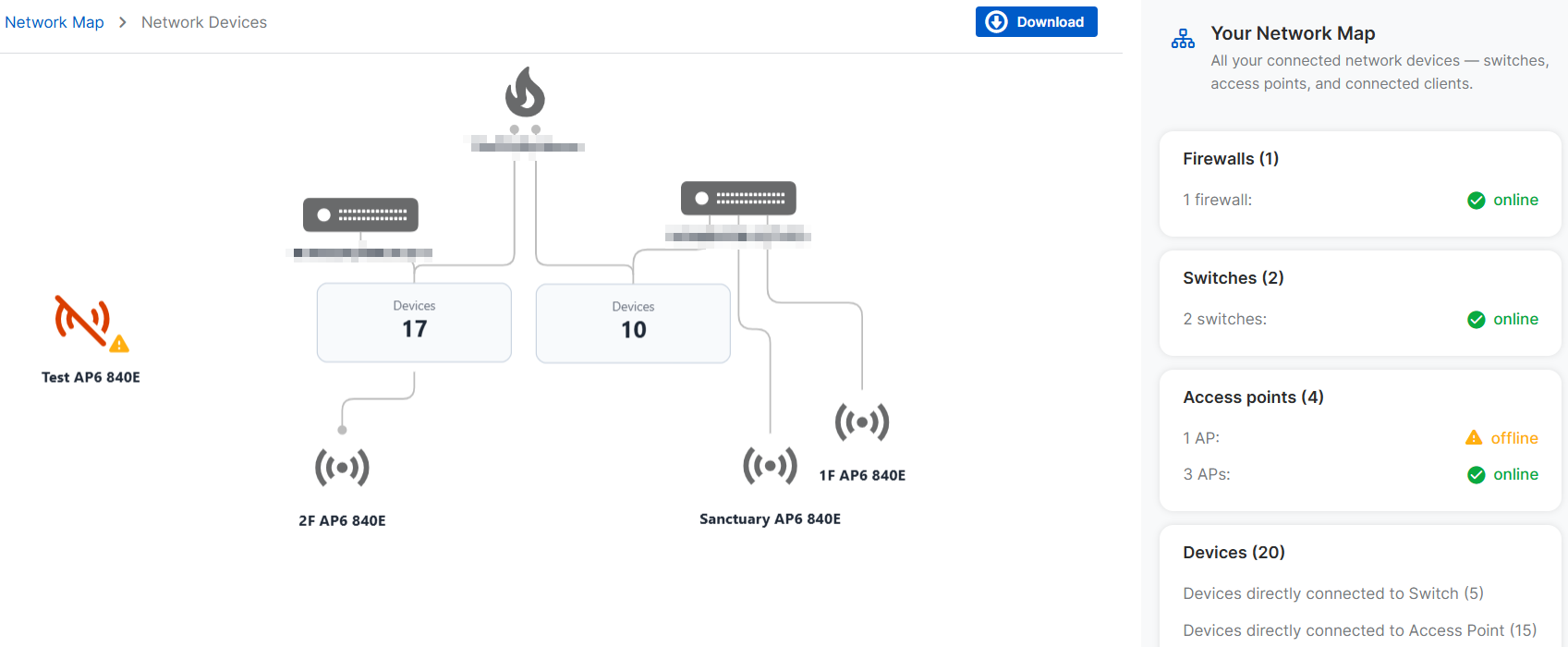

Durch Klicken auf das Symbol oder die Kachel für Firewalls, Switches oder Access Points wird die Ansicht Netzwerkgeräte geöffnet. Diese Ansicht zeigt die einzelnen Netzwerkgeräte und die Verbindungen zwischen ihnen und hilft Ihnen so, Ihre Netzwerktopologie zu visualisieren.

Die angezeigten Informationen variieren je nach Gerätetyp.

• Firewalls: Name und IP-Adresse
• Switches: Seriennummer
• Access Points: Name

Sie können die Geräte auf der Karte anordnen, indem Sie auf das jeweilige Gerätesymbol klicken und es per Drag & Drop verschieben. Sie können auch mehrere Geräte markieren und diese dann per Drag & Drop verschieben, ohne deren Anordnung zu verändern.

Sie können auf den weißen Bereich um die Symbole herum klicken und ziehen, um verschiedene Bereiche der Karte anzuzeigen. Sie können auch in die Karte hinein- und daraus herauszoomen, um Ihre gesamte Bereitstellung besser überblicken zu können.

Die Verbindungen zwischen den Geräten werden automatisch auf Basis von LLDP-Nachbarerkennungsdaten hergestellt. Je nach Ihrer Umgebung können jedoch einige der folgenden Inkonsistenzen auftreten:

• Netzwerkschleifen: Die Netzwerkkarte stellt basierend auf derLLDP-Nachbarerkennung eine Verbindung zum Peer-Gerät her, selbst wenn sich der Port aufgrund von STP im Blockierungsstatus befindet.
• Aktive Verbindungen von Offline-Geräten: Offline-Geräte können aufgrund veralteter Daten weiterhin als verbunden angezeigt werden, und die Netzwerkkarte zeigt ihren zuletzt bekannten Status an.

Geräteinformationen

Durch Anklicken eines Geräts wird die Seite Gerätedetails geöffnet. Hier erhalten Sie detailliertere Informationen über das Gerät und alle damit verbundenen Geräte.

Firewalls

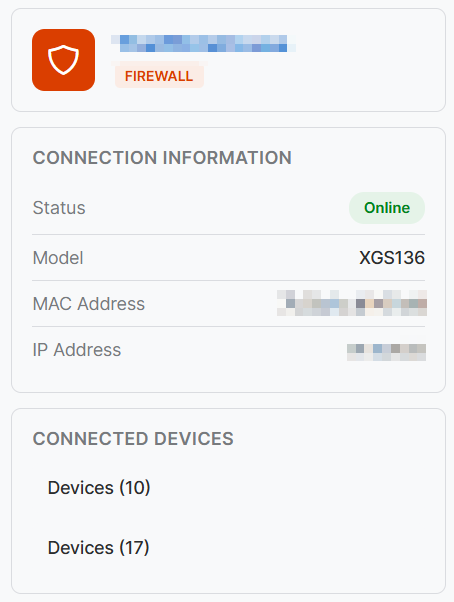

Firewalls zeigen den Namen des Geräts neben einem roten Symbol an. Die Verbindungsinformationen zeigen an, ob das Gerät online oder offline ist, sowie sein Modell, seine MAC-Adresse und seine IP-Adresse.

Switches

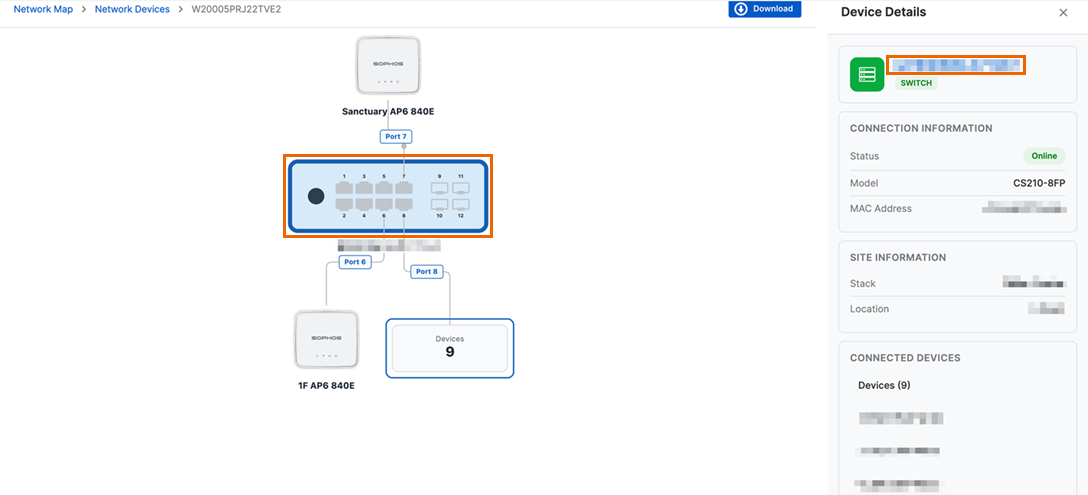

Switches zeigen die Seriennummer neben einem grünen Symbol an. Die Verbindungsinformationen geben Auskunft darüber, ob das Gerät online oder offline ist, sowie über sein Modell und seine MAC-Adresse. Die Standortinformationen zeigen an, zu welchem ​​Standort oder Stack der Switch gehört und wo er sich befindet. Klicken Sie auf die Seriennummer des Switch, um zur Switch-Verwaltungsseite zu gelangen. Siehe Switch-Verwaltung.

Sie sehen eine Darstellung der Switch-Ports und der an diesen Ports erkannten verbundenen Geräte. Sie können auf die verbundenen Access Points klicken, um die Details der verbundenen Geräte auf dem AP6 anzuzeigen.

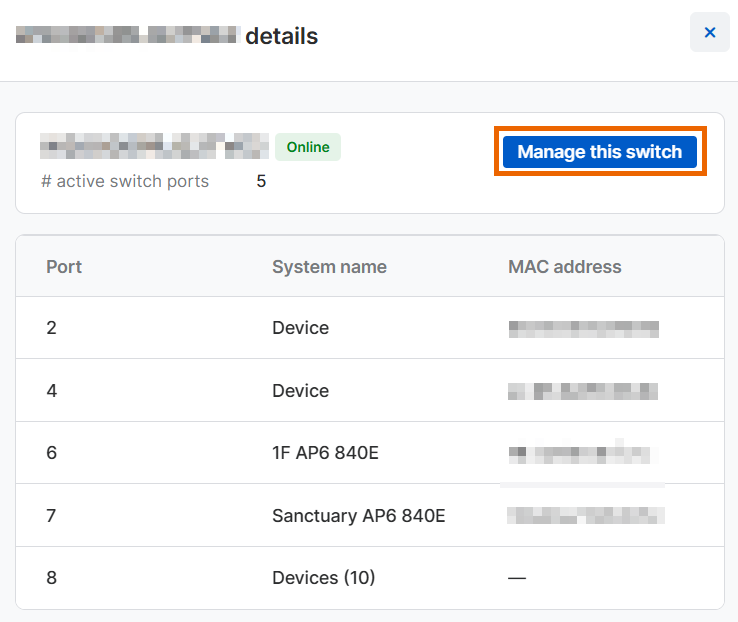

Klicken Sie auf den Switch, um eine Liste der Ports sowie die Namen und MAC-Adressen der damit verbundenen Geräte anzuzeigen.

Klicken Sie auf Diesen Switch verwalten, um zur Seite „Switch-Verwaltung“ zu gelangen.

Access Points

Bei den Access Points wird der Name des Geräts neben einem gelben Symbol angezeigt. Die Verbindungsinformationen zeigen an, ob das Gerät online oder offline ist, sowie sein Modell, seine MAC-Adresse und seine IP-Adresse. Klicken Sie auf den Namen des Access Point, um zur Detailseite des Access Point zu gelangen. Siehe Informationen zu Access Points.

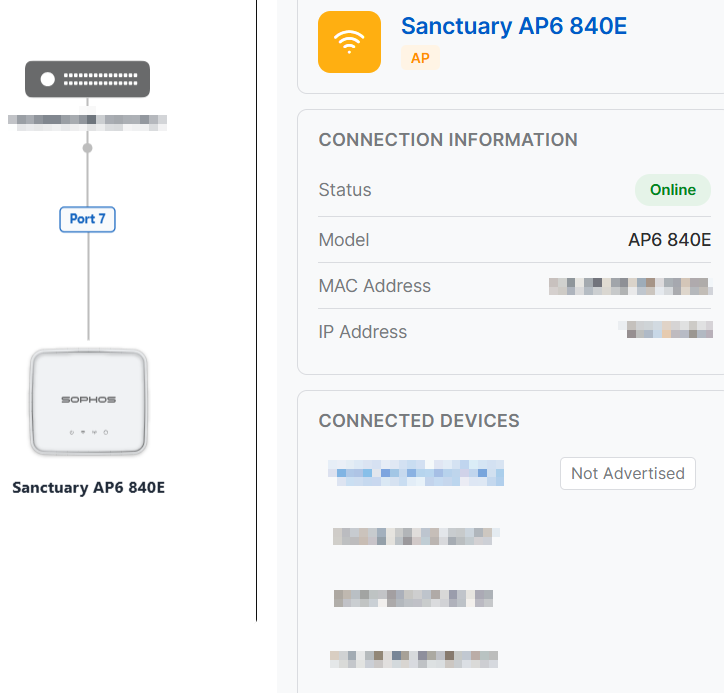

Sie können eine Darstellung des Access Point und gegebenenfalls des Switch, mit dem er verbunden ist, sehen. Der Switch-Port, der mit dem Access Point verbunden ist, wird in der Verbindungsübersicht angezeigt. Sie können auf den verbundenen Switch klicken, um die Details zu diesem Gerät anzuzeigen.

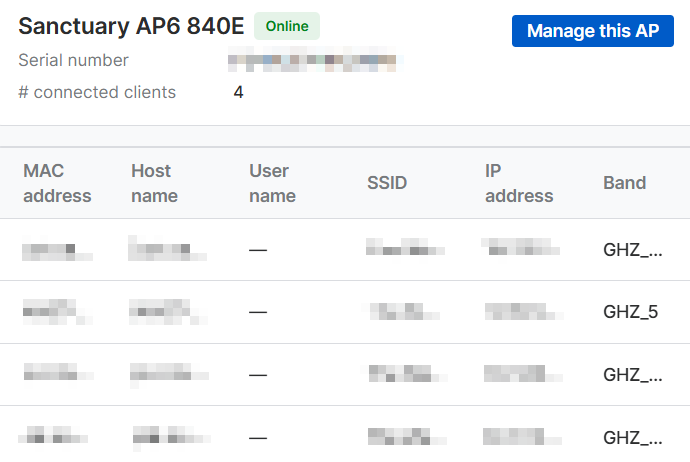

Klicken Sie auf den Access Point, um eine detaillierte Liste mit Informationen zu jedem verbundenen Gerät anzuzeigen, einschließlich MAC-Adresse, Hostname, Benutzername, SSID, IP-Adresse und Frequenzband.

Klicken Sie auf Diesen AP verwalten, um zur Verwaltungsseite des Access Point zu gelangen.

Verbundene Geräte

Unter Verbundene Geräte werden alle von der Firewall, dem Switch oder dem Access Point erkannten Geräte angezeigt. Sie können die MAC-Adresse der verbundenen Endpoint-Geräte, die Seriennummern von Firewalls und Switches sowie den Namen der Access Points sehen. Sie können auf Switches und Access Points klicken, um die Sophos Central-Seite zu öffnen und diese Geräte zu verwalten.

Nicht verwaltete Geräte

Die Netzwerkkarte ist aktuell für die Verwendung mit Sophos Firewall, Sophos Switch und Sophos AP6 Access Points ausgelegt, die von Sophos Central verwaltet werden. Alle anderen Geräte, z. B. Sophos APX Access Points, gelten als nicht verwaltete Geräte. Für diese Geräte gelten folgende Beschränkungen:

• Nicht verwaltete Geräte, die direkt an einen Sophos Switch angeschlossen sind, werden auf der Karte nur dann angezeigt, wenn mit ihnen Endpoint-Geräte verbunden sind.
• Nicht verwaltete Geräte werden in der Geräteliste nicht angezeigt. Der angezeigte Systemname lautet „Gerät“.
