Stapelverwaltung

Ein Stapel ist eine Gruppe von Switches, die logisch zu einer einzigen Einheit kombiniert werden, mit der Sie alle Switches wie einen einzelnen Switch verwalten können. Auf der Seite Stapelverwaltung werden die Einstellungen für alle Switches im Stapel angezeigt, und Sie können die Konfiguration ändern.

Wir empfehlen, Switches nur dann zu einem Stapel hinzuzufügen, wenn sie physisch miteinander verbunden sind oder identische Konfigurationen haben. Ansonsten fügen Sie sie stattdessen zu einem Standort hinzu. Siehe Standortverwaltung.

Dieses Video zeigt Ihnen, wie Sie Switch-Stacking in Sophos Central verwalten.

Um einen Stapel zu verwalten, gehen Sie zu Meine Produkte > Switches > Switches und klicken Sie auf den Namen des Stapels, den Sie verwalten möchten.

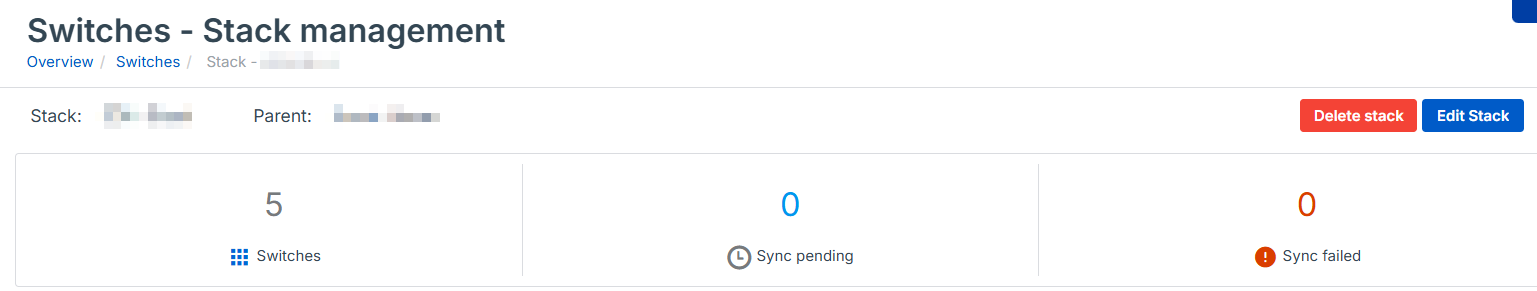

Auf der Seite Stapelverwaltung werden die folgenden Details über den ausgewählten Stapel angezeigt:

Stapel: Der Name des Stapels.
Übergeordnet: Der Name des Standorts, zu dem der Stapel gehört.
Switches: Die Anzahl der Switches, die dem Stapel zugewiesen sind.
Synchronisierung ausstehend: Die Anzahl der Switches mit Änderungen in Sophos Central, die noch nicht synchronisiert wurden.
Synchronisierung fehlgeschlagen: Die Anzahl der Switches, die nicht mit Sophos Central synchronisiert werden konnten.

Klicken Sie auf Stapel bearbeiten, um die Stapeldetails zu bearbeiten. Sie können den übergeordneten Standort, den Namen, den Standort und die Beschreibung ändern und die Switches anzeigen, die dem Stapel zugewiesen sind. Klicken Sie auf Speichern, wenn Sie fertig sind.

Klicken Sie auf Stapel löschen, um einen Stapel zu löschen und alle Switches zum übergeordneten Standort zu verschieben. Konfigurieren Sie die folgenden Optionen und klicken Sie auf Stapel löschen, um den Stapel zu löschen:

Sophos Central-Konfiguration für alle Switches in diesem Stapel löschen, wenn er gelöscht wird: Löscht die lokalen Switch-Einstellungen für alle Switches in dem Stapel, wenn dieser gelöscht wird. Wenn die lokalen Einstellungen gelöscht werden, übernehmen die Switches die Einstellungen vom übergeordneten Standort.
Einstellungen sofort mit diesen Switches synchronisieren: Mit dieser Option werden die Änderungen sofort mit den ausgewählten Switches synchronisiert. Sie können über das Dropdown-Menü auswählen, für welche Switches dies gilt. Deaktivieren Sie diese Option, wenn Sie die Einstellungen später synchronisieren möchten.

Systemdetails

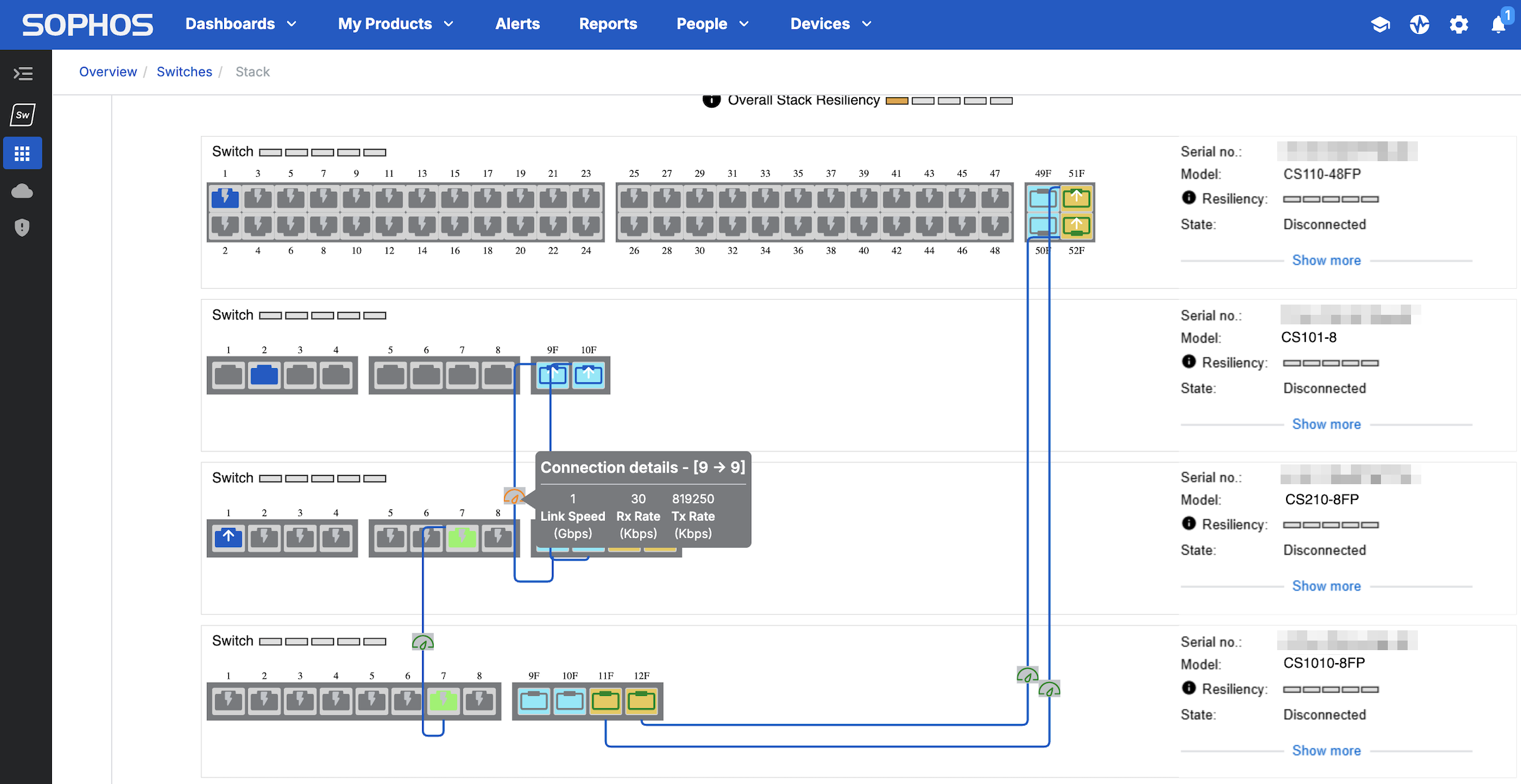

Auf der Registerkarte Systemdetails werden die Port-Konfiguration für jeden Switch im Stapel sowie der Wert für die Gesamte Stapel-Resilienz angezeigt. Sophos Central berechnet diesen Wert anhand der Geschwindigkeit der Stapel-Verbindungen und der Frage, ob LAG-Schnittstellen verwendet werden, der Topologie der Switch-Verbindungen einschließlich Schleifen und WAN-Erreichbarkeit sowie des minimalen Ausfallsicherheitswerts für die Switches im Stack.

Switches werden basierend auf ihrem zuletzt bekannten Status angezeigt, der alle 90 Sekunden aktualisiert wird. Wenn ein Switch ausgeschaltet ist oder nicht mit Sophos Central kommunizieren kann und Sie seinen Verbindungsstatus ändern, werden die Änderungen in Sophos Central erst angezeigt, wenn der Switch wieder verbunden ist und seinen neuen Status übermittelt.

Sie können die Switches anklicken und ziehen, um sie zu verschieben und die Verbindungen besser darzustellen.

Sie können die Verbindungen für die Switches anzeigen, wenn Sie LLDP und STP einschalten, um Switch-Verbindungen in der Stapelverwaltung anzuzeigen beim Erstellen des Stapels aktiviert haben. Die Verbindungen zwischen den Switches verfügen über einen Ausfallsicherheitswert, der als Symbol Switch-Stack-Resilienz-Symbol. auf der Verbindungslinie zwischen den Switches angezeigt wird. Sophos Central berechnet den Wert basierend auf der Linkgeschwindigkeit, den Rx- und Tx-Übertragungsraten sowie der Portauslastung für die Switch-Verbindungen im Stapel. Das Symbol hat eine der folgenden Farben, je nach Wert:

Grün: Die Verbindung liegt unter 75 % ihrer maximalen Kapazität.
Orange: Die Verbindung liegt zwischen 75 % und 90 % ihrer maximalen Kapazität.
Rot: Die Verbindung ist zu über 90 % ausgelastet. Sie können einen LAG erstellen, einen SFP-Port verwenden oder einen Port mit höherem Durchsatz nutzen, um die Kapazität der Verbindung zu erhöhen.

Wenn Sie über das Symbol fahren, können Sie die Verbindungsdetails und Werte für Link-Geschwindigkeit (Gbit/s), Rx-Rate (kBit/s) und Tx-Rate (kBit/s) sehen.

Für jeden Switch im Stapel werden die folgenden Details angezeigt:

Serien-Nr.: Die Seriennummer des Switches.
Modell: Das Modell des Switches.
Resilienz: Der Ausfallsicherheitswert des Switch. Sophos Central berechnet diesen Wert anhand der Konnektivität des Switch mit Sophos Central und des Firmware-Verfügbarkeitsstatus.
Status: Der Verbindungsstatus des Switches.

Klicken Sie auf Mehr anzeigen, um die folgenden Switch-Details anzuzeigen:

MAC-Adresse: Die MAC-Adresse des Switches.
IP-Adresse: Die IP-Adresse des Switches.
Firmware-Version: Die Firmware-Version des Switches.
Tags: Die dem Switch zugewiesenen Tags.
Eingeschaltet: Das letzte Mal, als der Switch eingeschaltet war.
Standort: Die Position des Switches.

Stapelkonfiguration

Ein Vorteil der Zuweisung Ihrer Switches zu Stapeln besteht darin, dass Sie Optionen für alle Switches im Stapel gleichzeitig konfigurieren können. Bei der Konfiguration von Switches auf Stapelebene erhalten Sie für viele der Einstellungen die folgenden Optionen:

Auf allen Switches dieselben Ports auswählen: Mit dieser Einstellung werden die Einstellungen für die gleichen Ports auf jedem Switch im Stapel konfiguriert. Wenn Sie zum Beispiel den Ports 1 bis 4 ein VLAN zuweisen, wird dieses VLAN den Ports 1 bis 4 für jeden Switch im Stapel zugewiesen.

Die Konfigurationsliste enthält 48 Ports (1 bis 48) und 4 SFP-Ports (49(F1) bis 52(F4)), da Stapel 8-, 24- und 48-Port-Switches enthalten können. Switches akzeptieren nur Konfigurationen für die vorhandenen Ports. Hier einige Beispiele:

Portkonfiguration

Das Konfigurieren einer Einstellung am Port 7 gilt für alle Switches an einem Standort, unabhängig von der Anzahl der Ports, aber das Konfigurieren einer Einstellung am Port 37 gilt nur für 48-Port-Switches.

SFP-Konfiguration

Durch Konfigurieren einer Einstellung am Port 49(F1) wird diese Einstellung gleichzeitig an Port 9(F1) bei 8-Port-Switches, an Port 25(F1) bei 24-Port-Switches und an Port 49(F1) bei 48-Port-Switches konfiguriert.
Auf jedem Switch individuelle Ports auswählen: Auf diese Weise können Sie einzelne Ports über jeden Switch im Stapel auswählen, wenn Sie Einstellungen zuweisen. Sie können zum Beispiel den Ports 1 bis 4 gleichzeitig ein VLAN auf einem Switch mit 8 Ports und dasselbe VLAN den Ports 21 bis 24 auf einem Switch mit 24 Ports zuweisen.

Auf der Seite Stapelverwaltung können Sie die folgenden Einstellungen für alle Switches im Stapel konfigurieren:
