Carte du réseau

La carte du réseau Sophos Central affiche une vue unifiée de vos points d’accès Sophos Firewall, Switch et AP6 connectés. Ceci vous permet de visualiser la topologie de votre infrastructure, de rechercher des appareils et de naviguer dans les relations entre vos appareils réseau sur l'ensemble de votre compte.

La carte du réseau utilise la détection LLDP pour identifier et cartographier les connexions entre les pare-feu, les switchs et les points d’accès de votre réseau. Elle est également utilisée pour découvrir les appareils connectés.

Conditions requises

Les appareils administrés doivent répondre aux conditions suivantes pour figurer sur la carte du réseau :

• Le LLDP doit être activé sur tous appareils. Sans le LLDP, la topologie du réseau affichée peut être incorrecte ou incomplète.

• Les appareils doivent avoir la version minimale du firmware indiquée ci-dessous.

  • Sophos Firewall : Version 22.0 GA. Voir Notes de publication de Sophos Firewall.
  • Sophos Switch : 2.1.1986 MR2. Voir Notes de publication de Sophos Switch.
  • Points d’accès Sophos AP6 : 1.9.2854 MR9. Voir Notes de publication des point d’accès Sophos AP6.

Vue de la découverte réseau

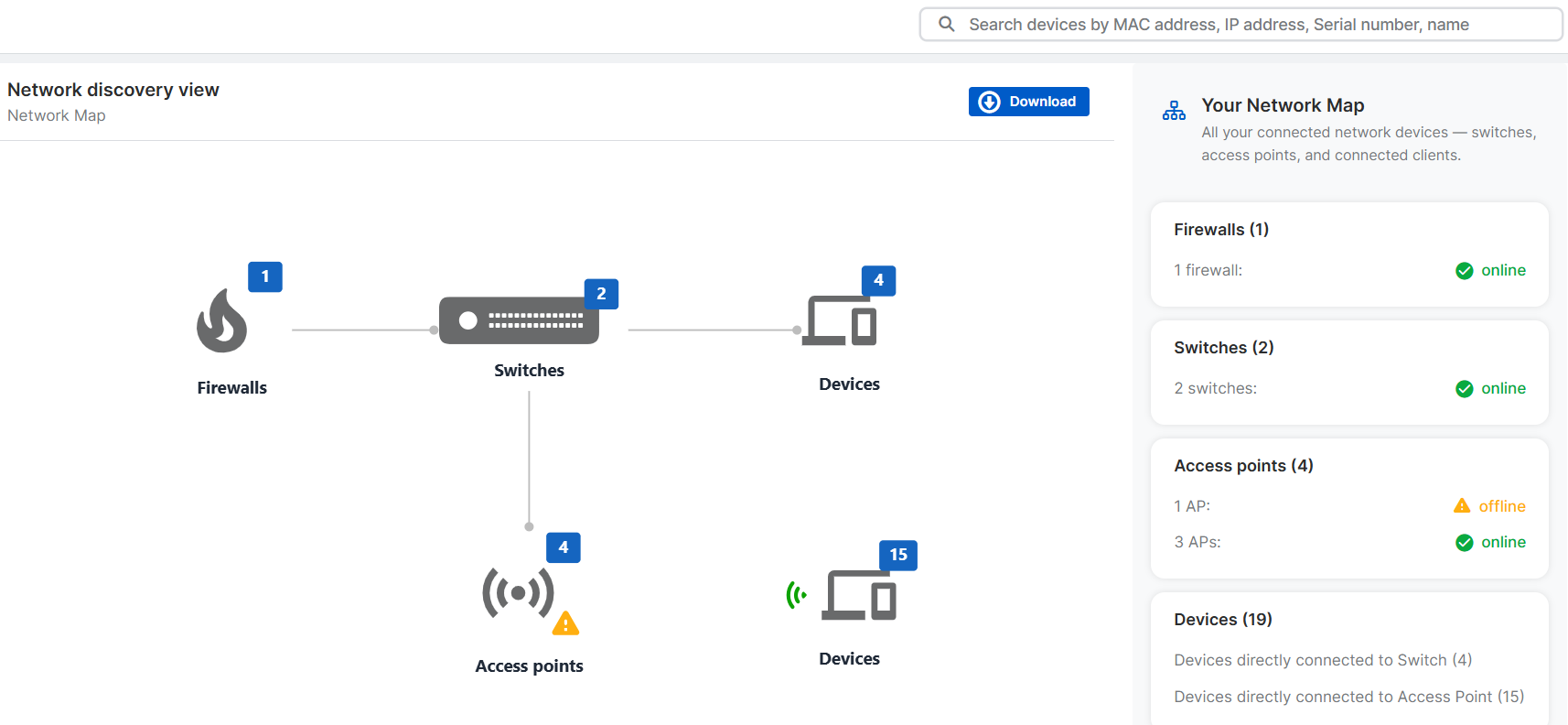

La vue Découverte du réseau affiche la Carte du réseau, une vue générale de vos appareils réseau. Vous pouvez voir des icônes représentant vos pare-feu, switchs, points d’accès et appareils connectés. Chaque icône comporte un chiffre indiquant combien de ce type d'appareil sont sur votre réseau.

Utilisez le champ de recherche pour rechercher tous les appareils par adresse MAC, adresse IP, numéro de série ou nom.

Cliquez sur Télécharger sur n’importe quelle carte pour la télécharger en tant qu’image PNG.

La carte ne se met pas à jour automatiquement. Veuillez recharger la page Vue de la découverte réseau.

Votre carte du réseau

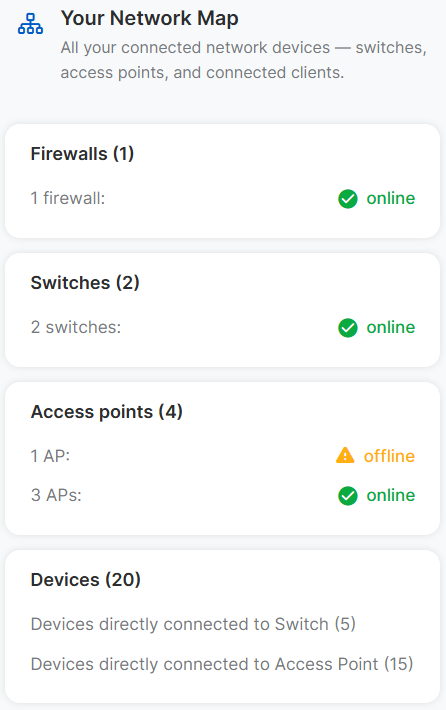

Sous Votre carte du réseau, vous pouvez voir des vignettes pour les Pare-feu, les Switchs et les Points d’accès qui indiquent le nombre total de chaque appareil et combien sont connectés et hors ligne. Vous pouvez également voir une vignette Appareils qui indique le nombre total d’appareils connectés à vos pare-feu, switchs et points d’accès, et combien sont connectés à chacun d’entre eux.

Appareils réseau

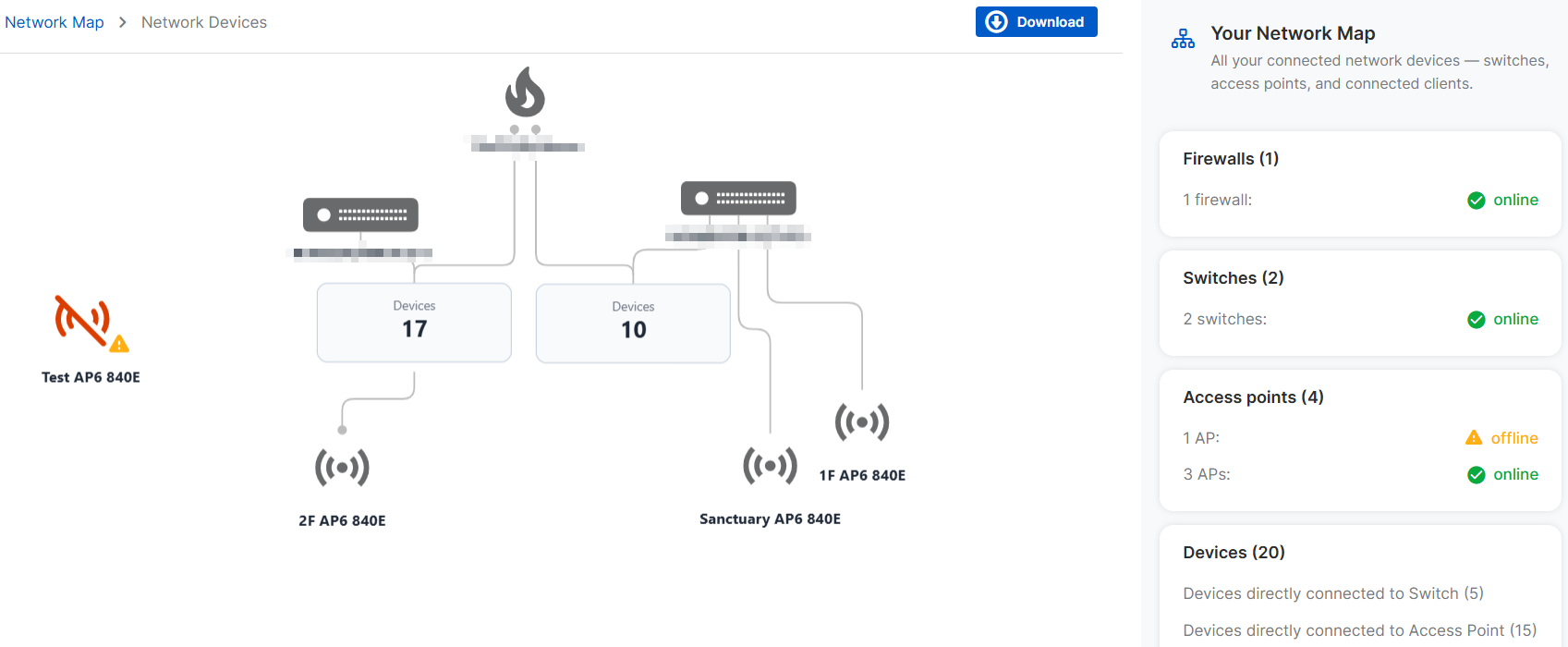

Lorsque vous cliquez sur l'icône ou la vignette Pare-feu, Switchs ou Points d’accès, la vue Appareils réseau s'affiche. Cette vue montre les appareils réseau individuels et les connexions entre eux, vous aidant à visualiser la topologie de votre réseau.

Les informations que vous pouvez voir varient selon type d’appareil.

• Pare-feu : Nom et adresse IP
• Switchs : Numéro de série
• Points d’accès : Nom

Vous pouvez disposer les appareils sur la carte en cliquant et en faisant glisser l'icône de chaque appareil. Vous pouvez également mettre en surbrillance plusieurs appareils avant de cliquer et de les faire glisser pour les déplacer sans modifier leur disposition.

Vous pouvez cliquer sur l’espace blanc autour des icônes et le faire glisser pour voir différentes zones de la carte. Vous pouvez également effectuer un zoom avant et arrière sur la carte pour voir plus facilement l'ensemble de votre déploiement.

Les connexions entre appareils sont établies automatiquement en fonction des données de découverte du voisin LLDP. Toutefois, vous pouvez voir certaines des incohérences suivantes, selon votre environnement :

• Boucles réseau : La carte du réseau établit une connexion à l'appareil pair en fonction de la découverte du voisin LLDP, même si le port est dans un état de blocage en raison du STP.
• Connexions actives des appareils hors ligne : Les appareils hors ligne peuvent sembler connectés en raison de données obsolètes, et la carte du réseau affiche leur dernier état connu.

Détails de l’appareil

Lorsque vous cliquez sur un appareil, la page Détails de l'appareil s'ouvre. Vous pouvez voir ici des informations plus détaillées sur l’appareil et tous les appareils qui y sont connectés.

Pare-feu

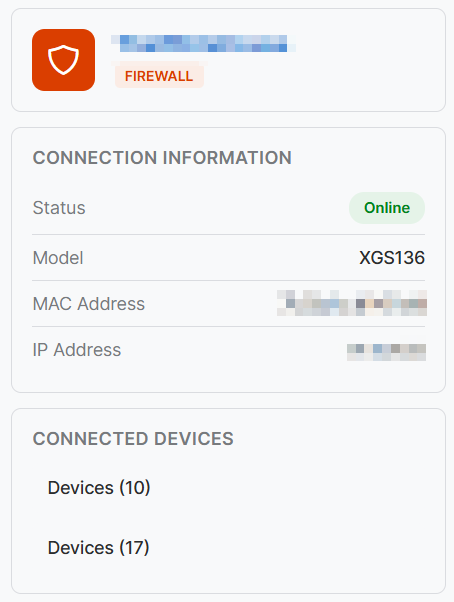

Les pare-feu affichent le nom de l’appareil près d’une icône rouge. Les Informations de connexion indiquent si l’appareil est en ligne ou hors ligne, son modèle, son adresse MAC et son adresse IP.

Switchs

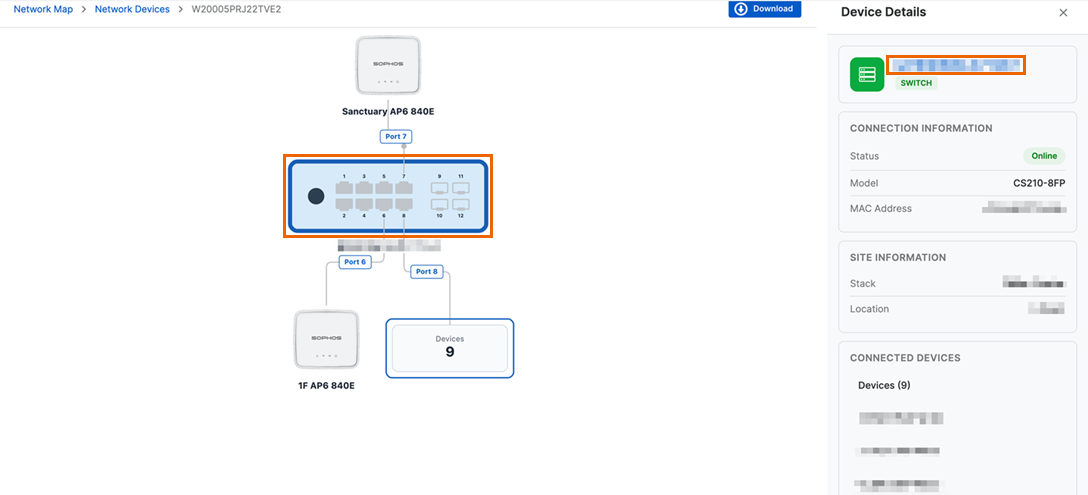

Les switchs affichent le numéro de série à côté d’une icône verte. Les Informations de connexion indiquent si l’appareil est connecté ou hors ligne, ainsi que son modèle et son adresse MAC. Les Informations sur le site indiquent le site ou la pile auquel appartient le switch et son emplacement. Cliquez sur le numéro de série du switch pour accéder à la page de gestion du switch. Voir Gestion des switchs.

Vous pouvez voir une représentation des ports du switch et des appareils connectés découverts sur ces ports. Vous pouvez cliquer sur les points d'accès connectés pour voir les détails des appareils connectés sur le point d'accès AP6.

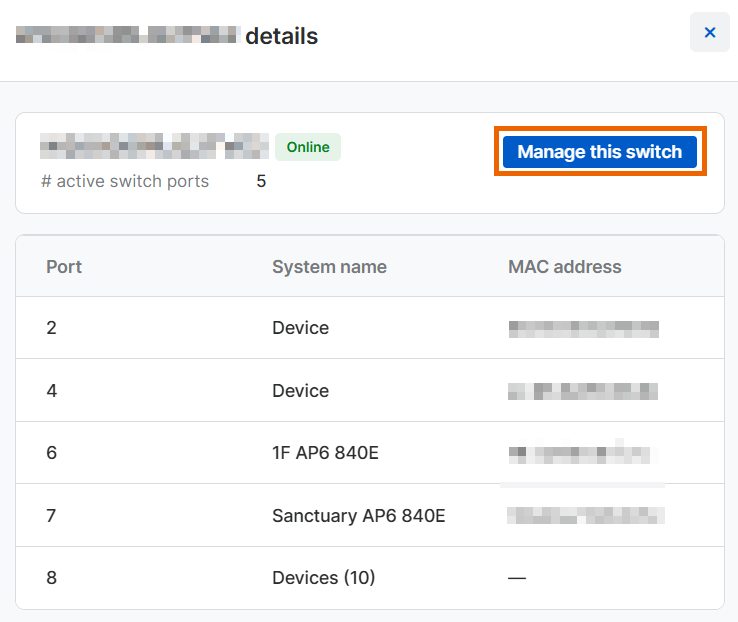

Cliquez sur le switch pour voir une liste des ports ainsi que les noms et adresses MAC des appareils qui y sont connectés.

Cliquez sur Gérer ce switch pour accéder à la page de gestion des switchs.

Points d’accès

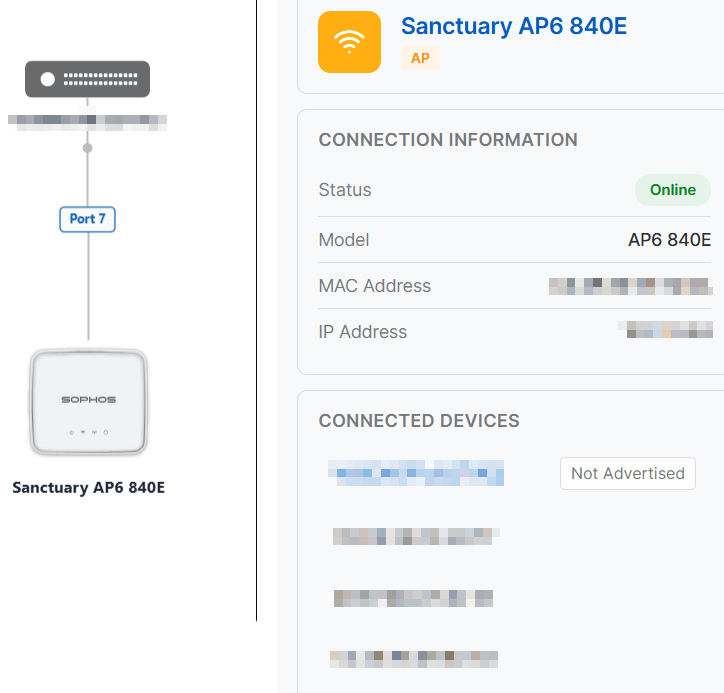

Les points d’accès affichent le nom de l’appareil près d’une icône jaune. Les Informations de connexion indiquent si l’appareil est en ligne ou hors ligne, son modèle, son adresse MAC et son adresse IP. Cliquez sur le nom du point d’accès pour accéder à la page des détails du point d’accès. Voir Informations sur les points d’accès.

Vous pouvez voir une représentation du point d’accès et du switch auquel il est connecté, le cas échéant. Le port switch auquel le point d’accès est connecté est affiché sur la connexion. Vous pouvez cliquer sur le switch connecté pour voir les détails de cet appareil.

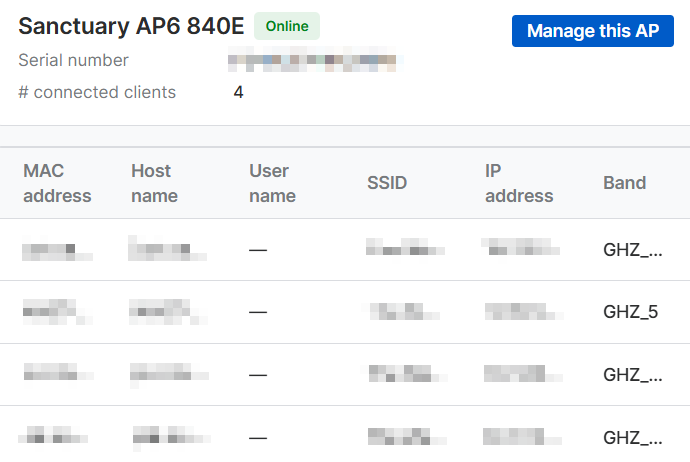

Cliquez sur le point d’accès pour afficher une liste détaillée des informations pour chaque appareil connecté, notamment l’adresse MAC, le nom d’hôte, le nom d’utilisateur, le SSID, l’adresse IP et la bande de fréquence.

Cliquez sur Gérer ce point d’accès pour accéder à la page de gestion du point d’accès.

Appareils connectés

Appareils connectés affiche tous les appareils découverts par le pare-feu, switch ou point d’accès. Vous pouvez voir l'adresse MAC des terminaux connectés, le numéro de série des pare-feu et des switchs et le nom des points d'accès. Vous pouvez cliquer sur switchs et points d'accès pour ouvrir la page Sophos Central afin de gérer ces appareils.

Appareils non administrés

La Cartographie du réseau est actuellement conçue pour fonctionner avec Sophos Firewall, Sophos Switch et les points d’accès Sophos AP6 gérés par Sophos Central. Tous les autres appareils, tels que les points d'accès Sophos APX, sont considérés comme appareils non administrés. Ces appareils sont soumis aux restrictions suivantes :

• Les appareils non administrés connectés directement à un Sophos Switch n’apparaîtront pas sur la carte sauf si des terminaux sont connectés.
• Les appareils non administrés ne sont pas identifiés dans l’appareil. Le nom du système indiqué est « Appareil ».
