Creazione di un piano

Creazione di un piano per collocare gli access point.

Occorre prima di tutto creare un sito. Vedere Creare un sito.

Per creare un piano, procedere come segue:

1. Aprire Prodotti > Wireless > Siti.
2. Cliccare su un sito.
3. Cliccare su Crea un piano.

4. Cliccare su Scegli un file per selezionare il file del piano, e successivamente cliccare su Carica. Il piano deve essere un file di immagine (PNG, JPEG, BMP, GIF o WBMP) oppure un PDF.

   Consiglio

   È anche possibile trascinare il file del piano in Sophos Central per caricarlo.

5. Regolare i bordi dell’immagine e cliccare su Ritaglia immagine per creare il nuovo piano.

   Consiglio

   È possibile cliccare su Continua senza modifiche per caricare l’immagine senza alcuna modifica.

6. Cliccare su Modifica per assegnare dimensioni al piano. È necessario specificare le misure delle dimensioni per visualizzare correttamente la portata del segnale di rete degli access point. Procedere come segue:

   1. Collocare due segnaposti sul piano, in punti con distanza nota.
   2. Inserire la distanza, in metri, e cliccare sul segno di spunta al termine dell’operazione.

   Consiglio

   Se si dovesse aver bisogno di modificare la scala in futuro, cliccare su Modifica e successivamente su Cambia scala per posizionare nuovi segnaposti e aggiornare la distanza tra loro.

7. Trascinare un access point dalla scheda disponibile e collocarlo sul piano. Se non ci sono access point disponibili, è possibile utilizzare l’AP simulato per visualizzare la copertura wireless simulata sul piano.

   Consiglio

   È possibile eliminare access point dal piano nella scheda posizionato.

8. Cliccare su Salva per salvare il piano.

Il piano e le posizioni specificate per gli access point sono stati aggiunti al sito.

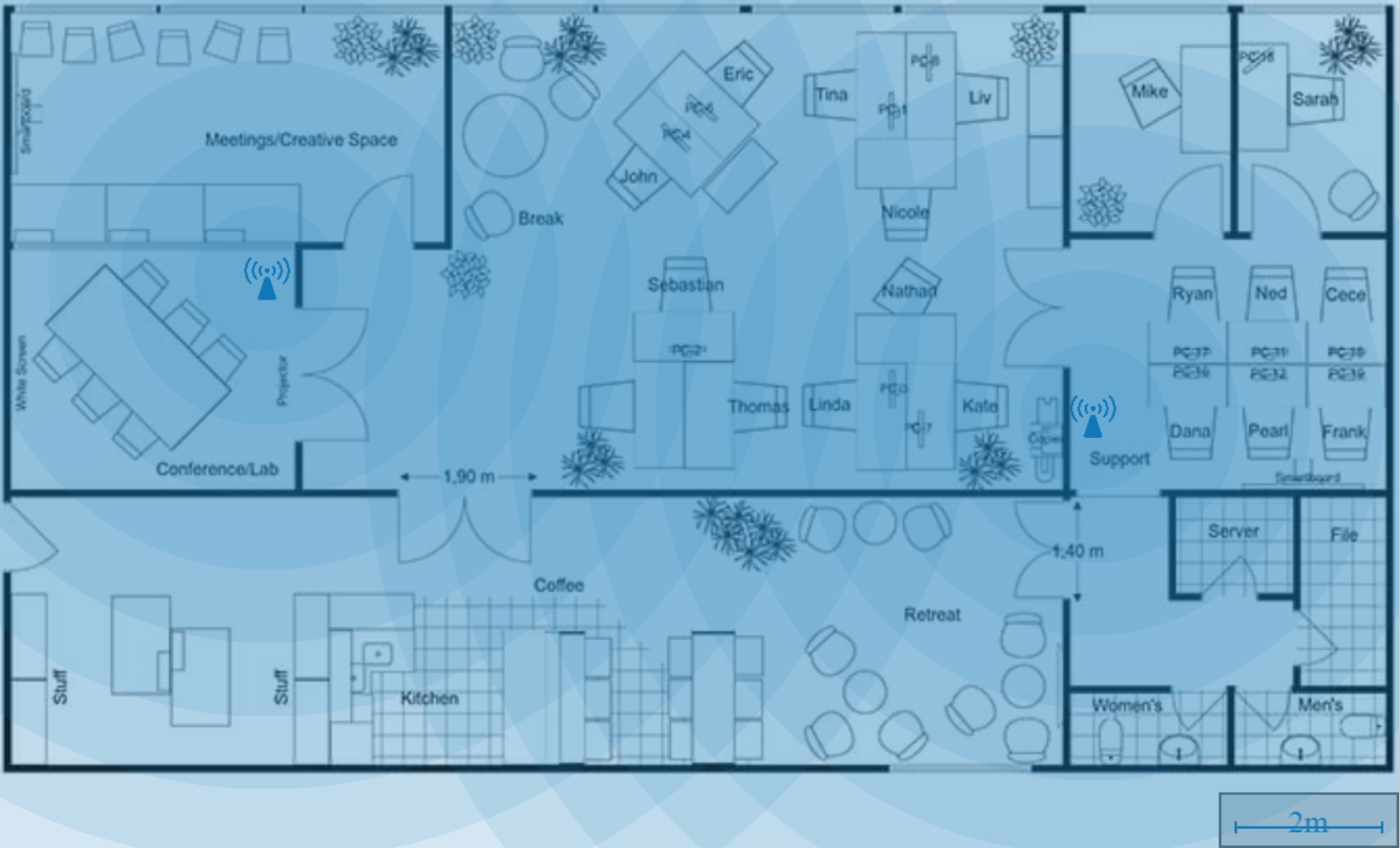

Quello che segue è un esempio di un piano wireless che mostra la scala, i due access point posizionati e la rispettiva copertura wireless:
