스택 관리
스택은 여러 스위치를 논리적으로 결합하여 하나의 단위로 관리하는 것을 의미하며, 이를 통해 모든 스위치를 마치 하나의 스위치처럼 관리할 수 있습니다. 스택 관리페이지에는 스택에 있는 모든 스위치의 설정이 표시되며 구성을 변경할 수 있습니다.
스위치를 스택에 추가할 때는 물리적으로 서로 연결되어 있거나 구성이 동일한 경우에만 추가하는 것이 좋습니다. 그렇지 않으면 해당 콘텐츠를 사이트에 추가하세요. 사이트 관리을 참조하십시오.
이 비디오에서는 Sophos Central 에서 스위치 스태킹을 관리하는 방법을 보여줍니다.
스택을 관리하려면내 제품>스위치>스위치로 이동하여 관리하려는 스택 이름을 클릭하십시오.

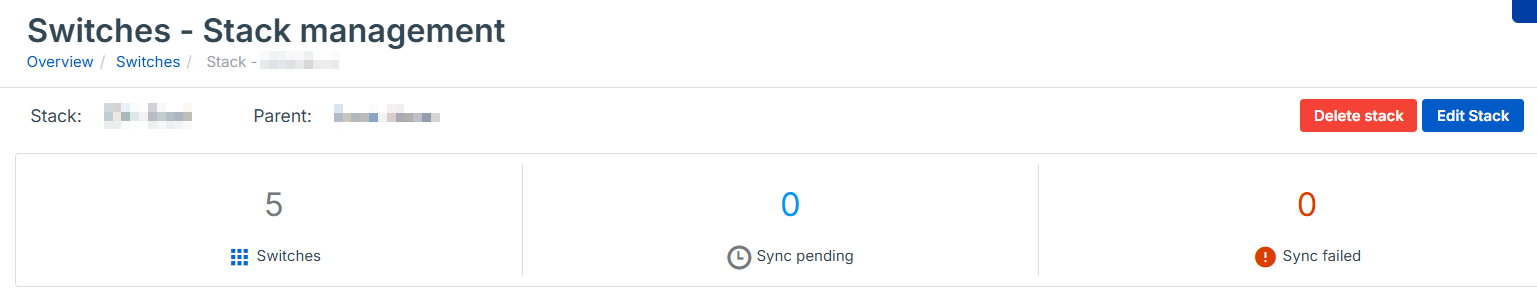

스택 관리페이지에는 선택한 스택에 대한 다음과 같은 세부 정보가 표시됩니다.
- 스택: 스택의 이름입니다.
- 상위: 해당 스택이 속한 사이트의 이름입니다.
- 스위치: 스택에 할당된 스위치 수.
- 보류 중인 동기화: Sophos Central 에서 변경 사항이 발생했지만 아직 동기화되지 않은 스위치 수입니다.
- 동기화 실패: Sophos Central과 동기화에 실패한 스위치의 수.
스택 세부 정보를 편집하려면[스택 편집]을클릭하세요. 상위 사이트, 이름, 위치 및 설명을 변경하고 스택에 할당된 스위치를 확인할 수 있습니다. 완료되면저장을클릭하세요.
스택을 삭제하고 해당 스택에 속한 모든 스위치를 상위 사이트로 이동하려면 스택 삭제를 클릭하십시오. 다음 옵션을 구성하고[스택 삭제]를클릭하여 스택을 삭제하십시오.
- 이 스택이 삭제되면 이 스택의 모든 스위치에 대한 Sophos Central 구성을 지웁니다: 스택을 삭제할 때 스택에 있는 모든 스위치의 로컬 스위치 설정을 초기화합니다. 로컬 설정이 초기화되면 스위치는 상위 사이트의 설정을 상속받습니다.
- 설정을 이 스위치에 즉시 동기화: 이 옵션을 선택하면 변경 사항이 선택한 스위치와 즉시 동기화됩니다. 드롭다운 메뉴를 사용하여 이 기능을 적용할 스위치를 선택할 수 있습니다. 나중에 설정을 동기화하려면 이 옵션을 해제하세요.
스위치 세부 정보

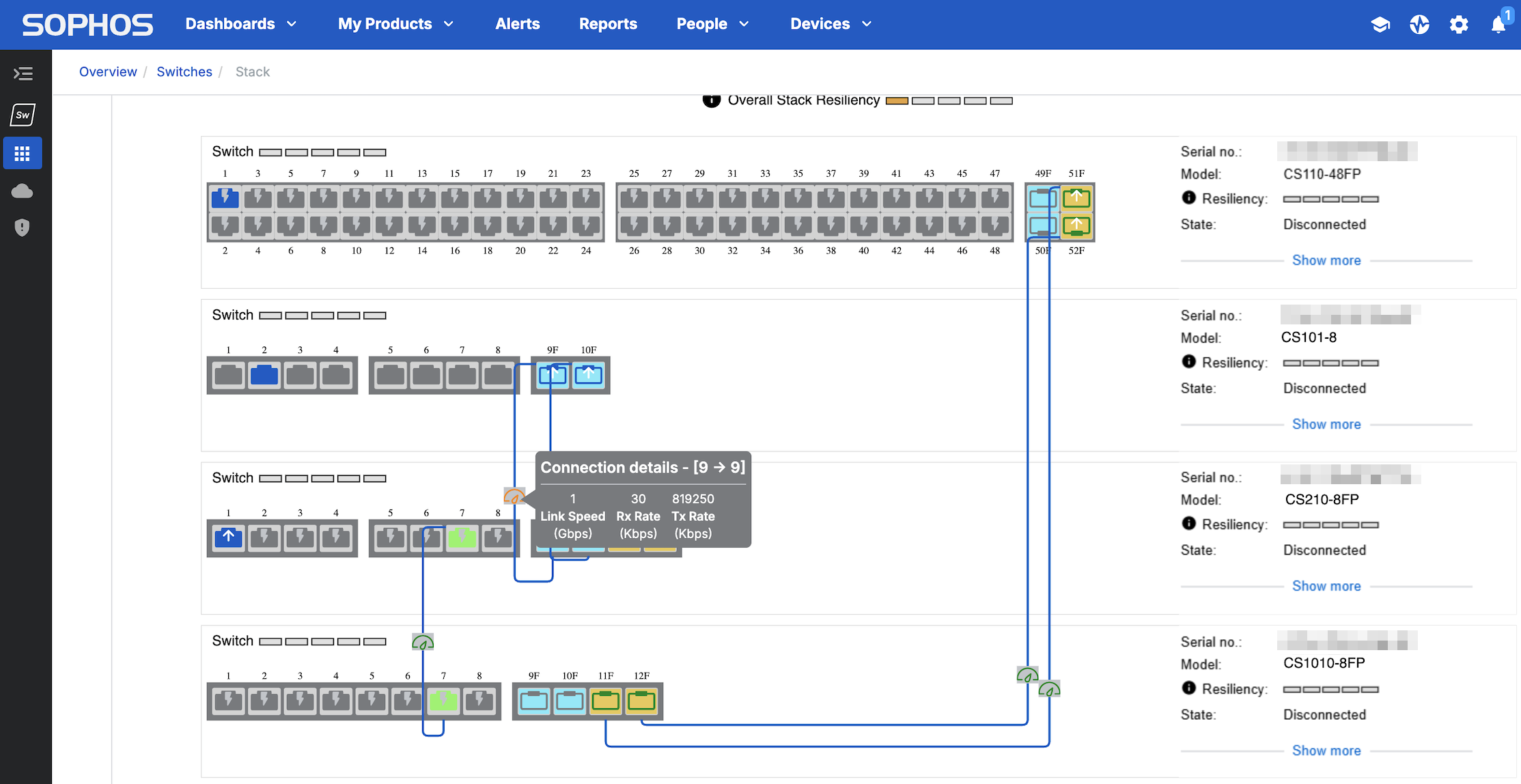

시스템 세부 정보탭 스택에 있는 각 스위치의 포트 구성과전체 스택 복원력점수가 표시됩니다. Sophos Central 스택 연결 속도, LAG 인터페이스 사용 여부, 루프 및 WAN 연결 가능성을 포함한 스위치 연결 토폴로지, 스택에 있는 스위치의 최소 복원력 점수를 기반으로 이 점수를 계산합니다.
스위치는 마지막으로 확인된 상태를 기준으로 표시되며, 이 상태는 90초마다 업데이트됩니다. 스위치의 전원이 꺼져 있거나 Sophos Central 과 통신할 수 없는 상태에서 연결 상태를 변경하면 스위치가 다시 연결되어 새 상태를 전달할 때까지 Sophos Central 변경 사항이 반영되지 않습니다.
스위치를 클릭하고 드래그하여 이동시키면 연결 상태를 더 잘 시각화할 수 있습니다.
스택을 생성할 때스택 관리에서 스위치 연결을 보려면 LLDP 및 STP를 활성화해야 합니다. 스위치 간 연결에는
Sophos Central 스택 내 스위치 연결의 링크 속도, 수신 및 송신 전송 속도, 포트 사용률을 기반으로 점수를 계산합니다. 아이콘은 점수에 따라 다음 색상 중 하나로 표시됩니다.
- 녹색: 연결 상태가 최대 용량의 75% 미만입니다.
- 오렌지색: 연결 상태는 최대 용량의 75%에서 90% 사이입니다.
- 빨간색: 인터넷 연결 상태가 90% 이상입니다. 연결 용량을 늘리려면 LAG를 생성하거나, SFP 포트 사용하거나, 더 높은 처리량을 지원하는 포트 사용할 수 있습니다.
아이콘 위에 마우스를 올리면 연결 세부 정보와링크 속도(Gbps),수신 속도(Kbps),송신 속도(Kbps)점수를 확인할 수 있습니다.
스택에 있는 각 스위치에 대한 다음 세부 정보를 확인할 수 있습니다.
- 일련 번호: 스위치의 일련 번호입니다.
- 모델: 스위치의 모델.
- 복원력: 스위치의 복원력 점수. Sophos Central 스위치와 Sophos Central 간의 연결 상태 및 펌웨어 가용성 상태를 기반으로 이 점수를 계산합니다.
- 상태: 스위치의 연결 상태.
더 보기를 클릭하면 다음 스위치 세부 정보를 볼 수 있습니다.
- MAC 주소: 스위치의 MAC 주소입니다.
- IP 주소: 스위치의 IP 주소입니다.
- 펌웨어 버전: 스위치의 펌웨어 버전입니다.
- 태그: 스위치에 할당된 태그.
- 전원 켜짐: 스위치에 전원이 마지막으로 켜진 시간입니다.
- 위치: 스위치의 위치입니다.
스택 구성
스위치를 스택으로 구성하는 한 가지 장점은 스택에 있는 모든 스위치에 대한 옵션을 동시에 구성할 수 있다는 것입니다. 스택 레벨에서 스위치를 구성할 때, 여러 설정에 대해 다음과 같은 옵션이 제공됩니다.
-
모든 스위치에서 동일한 포트 선택: 이 설정은 스택에 있는 모든 스위치의 동일한 포트에 대한 설정을 구성합니다. 예를 들어, 포트 1~4에 VLAN을 할당하면 스택에 있는 모든 스위치의 포트 1~4에 해당 VLAN이 할당됩니다.
스택은 8, 24, 48 포트 스위치를 포함할 수 있으므로 구성 목록에는 48개의 포트(1~48)와 4개의 SFP 포트(49(F1)~52(F4))가 포함됩니다. 스위치는 자신이 가진 포트에 대한 설정만 허용합니다. 다음은 몇 가지 예입니다.
포트 구성
포트 7에 대한 설정 구성은 포트 수와 관계없이 사이트의 모든 스위치에 적용되지만, 포트 37에 대한 설정 구성은 48 포트 스위치에만 적용됩니다.
SFP 구성
8 포트 스위치의 포트 포트 49(F1)에 설정을 구성하면 해당 설정이 24 포트 스위치의 경우 포트 25(F1)에, 48 포트 스위치의 경우 포트 49(F1)에 동시에 구성됩니다.
-
각 스위치에서 개별 포트 선택: 이 기능을 사용하면 설정을 할당할 때 스택에 있는 각 스위치의 개별 포트를 선택할 수 있습니다. 예를 들어, 8 포트 스위치의 1번부터 4번 포트에 VLAN을 동시에 할당하고, 24 포트 스위치의 21번부터 24번 포트에도 동일한 VLAN을 할당할 수 있습니다.
스택 관리페이지에서 스택에 있는 모든 스위치에 대해 다음 설정을 구성할 수 있습니다.
