Gerenciamento de Switch

Gerencie os seus switches.

Você pode visualizar as informações do sistema e definir os parâmetros para o switch selecionado. A seção de resumo fornece uma visualização rápida das seguintes informações.

Detalhes do sistema

Informação Descrição
Alertas Mostra o número de alertas que o switch informou ao Sophos Central. Clique no número para exibir a página de alertas.
Uso da conexão Mostra a conexão atual como a porcentagem disponível.
Status de PoE Mostra o status de Power over Ethernet como uma porcentagem da potência usada atualmente.

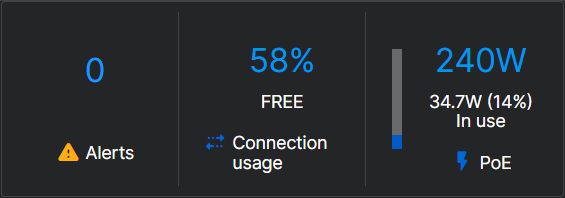

Resumo do Gerenciamento de Switch.

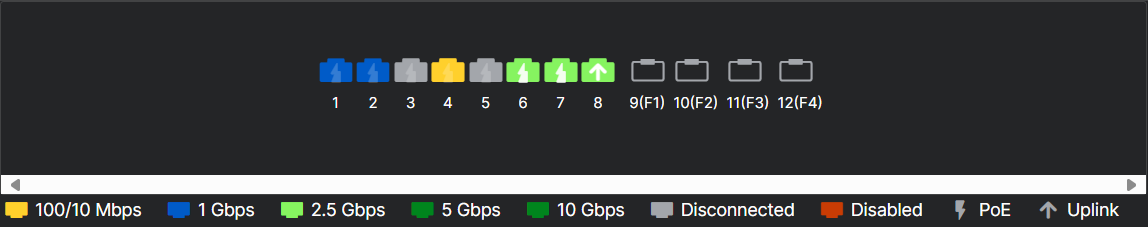

A segunda parte da seção de resumo mostra uma visão geral das portas do switch. Passe o cursor sobre uma porta para visualizar as configurações da porta.

Painel geral do resumo do switch.

As seguintes informações e opções de configuração estão disponíveis:

  • Detalhes do sistema.
  • VLANs.
  • Configurações de porta.
  • Fila de tarefas.
  • Diagnóstico.

Detalhes do sistema

A seção Detalhes do sistema fornece uma visão geral do sistema do switch. Você também pode reaplicar as configurações do switch ou remover o switch do gerenciamento do Sophos Central.

Detalhes do sistema.

A tabela a seguir descreve os detalhes do sistema.

VLANs

Opção Descrição
Nº de série Mostra o número de série do switch.
Modelo Mostra o modelo do switch.
Nome do dispositivo Mostra o nome do dispositivo. O nome padrão é o mesmo que o modelo do switch.
Estado O status do switch.
  • Registrando: Aguardando conexão
  • Conectado: Conectado
  • Registrado: Registrado
  • Não registrado: Limite de tempo de registro expirou.
  • Desconectado: Desconectado por X tempo.
  • Synchronized: Sincronizado
  • Aguardando sincronização: Aguardando sincronização
  • Pendente: Tarefas pendentes
  • Sincronizando: Sincronizando
  • Fora de sincronização: Erro requer atenção.
  • Suspenso: O firmware está desatualizado e precisa ser atualizado
Site O modelo de site que se aplica ao switch.
Endereço de MAC O endereço MAC do switch.
Ligado Quando o switch foi ligado pela última vez.

Clique em Reinicializar para reiniciar o switch.
Firmware Mostra a versão do firmware do switch e dos agentes do Sophos Central. Você pode aplicar o novo firmware do agente quando estiver disponível.

Para interromper o gerenciamento do switch a partir do Sophos Central, clique em Remover do Sophos Central.

VLANs

Na página VLANs, você pode adicionar, deletar e editar as VLANs atribuídas ao switch.

Para adicionar uma VLAN, siga este procedimento:

  1. Clique em Adicionar VLAN.
  2. Na janela Adicionar VLAN, digite as informações da VLAN e clique em Salvar.

As informações que você deve inserir estão descritas abaixo:

  • Nome: Insira um nome para o VLAN.
  • ID de VLAN: Insira o ID da VLAN. O número deve estar entre 2 e 4094.
  • Cor: Selecione uma cor a ser exibida no painel do admin da VLAN. Este é apenas um guia visual e não afeta a função VLAN.
  • Descrição: Insira uma descrição para a VLAN.
  • Portas sem tag: No menu suspenso, selecione quais portas estão sem tags. Essas portas só permitem que o tráfego passe a partir de uma única VLAN.

    Alerta

    Todas as portas sem tag usam o ID de VLAN padrão. Para permitir o tráfego a partir de outras VLANs, as portas devem ser marcadas com tags.

  • Portas com tag: No menu suspenso, selecione quais portas serão marcadas com tags. Essas são as portas do tronco, permitindo que o tráfego de várias VLANs passe por uma única porta.

Janela Adicionar VLAN.

Configurações de porta

Alerta

Se você usar LAG, não faça nenhuma alteração à configuração das portas LAG. Para obter mais informações, consulte o artigo da base de conhecimentos 4518.

A página Configurações de porta permite a configuração de portas de switches individuais e exibe as informações de cada porta.

As seguintes informações e opções de configuração estão descritas na tabela abaixo.

Fila de tarefas

Opção Descrição
Porta Mostra o número da porta.
Rótulo Mostra o rótulo, se houver, que você atribuiu à porta.
Controle de Fluxo Mostra o status do controle de fluxo atual da porta. O status pode ser:
  • Habilitado: O controle de fluxo está ativado.
  • Desabilitado: O controle de fluxo está desativado
  • Não configurada: O status do controle de fluxo não foi configurado
Velocidade/Duplex Mostra a configuração atual de duplex e velocidade da porta. A configuração pode ser:
  • Auto: As configurações de velocidade e duplex são negociadas automaticamente entre as portas conectadas.
  • 10M / Half: Dez megabits, half-duplex
  • 10M / Full: Dez megabits, full-duplex
  • 100M / Half: Cem megabits, half-duplex.
  • 100M / Full: Cem megabits, full-duplex
  • 1G / Full: Um gigabit, full-duplex
  • Desabilitado: A porta está desabilitada.
  • Não configurada: A porta não foi configurada.
VLAN sem tags Mostra a VLAN sem tags atribuída à porta. Somente uma VLAN sem tags pode ser atribuída a uma única porta.
VLAN com tags Mostra as VLANs com tags atribuídas à porta. Você pode atribuir várias VLANs com tags a uma única porta.
Origem da configuração Mostra como a porta foi configurada. Você pode configurar uma porta manualmente ou usando um modelo de site.

Fila de tarefas

A fila de tarefas mostra uma visão geral das ações, e seu status, que foram realizadas no switch. Você também pode sincronizar as configurações entre o Sophos Central e o switch.

Fila de tarefas.

Ative Auto-atualizar para atualizar automaticamente a fila de tarefas quando forem realizadas novas ações.

Clique em Sincronizar para sincronizar as alterações feitas no Sophos Central com o switch.

Alerta

Se você usar LAG em qualquer uma de suas portas de switch, não use sincronizar. Para obter mais informações, consulte o artigo da base de conhecimentos 4518.

A tabela da fila de tarefas mostra as seguintes informações.

Diagnóstico

Opção Descrição
Status Mostra o status da tarefa.
  • Registrando: Aguardando conexão
  • Conectado: Conectado
  • Registrado: Registrado
  • Não registrado: Limite de tempo de registro expirou.
  • Desconectado: Desconectado por X tempo.
  • Synchronized: Sincronizado.
  • Aguardando: Uma tarefa está aguardando para ser concluída. Você pode ignorar uma tarefa em espera clicando no botão Ignorar ao lado do status.
  • Pendente: Tarefas pendentes
  • Sincronizando: Sincronizando
  • Fora de sincronização: Erro requer atenção.
  • Suspenso: O firmware está desatualizado e precisa ser atualizado.
Switch Mostra o número de série do switch para o qual a tarefa foi criada.
Site Mostra o site do switch.
Entidade Mostra o módulo de switch ao qual a tarefa está relacionada. Por exemplo, sincronização, firmware e suporte remoto.
Ação A ação executada pela tarefa. Por exemplo, ativar ou desativar atualizações de firmware ou suporte remoto.
Criada em Mostra a data e a hora em que a tarefa foi criada.

Diagnóstico

Você pode gerar relatórios e visualizar informações sobre o desempenho do seu switch. Você também pode abrir um túnel de suporte remoto para permitir a depuração remota pelo suporte da Sophos.

Nota

A depuração remota só permite acesso à CLI dos switches e não dá acesso ao administrador da Web do switch. Para permitir que o suporte acesse o administrador da Web, você precisa configurar uma sessão remota.

Os relatórios são abertos no painel de administração do switch local em uma nova janela do navegador.

Você deve estar na mesma sub-rede que o switch a partir do qual deseja acessar o Sophos Central.

A tabela a seguir descreve as informações de diagnóstico disponíveis.

Opção Descrição
Uso de recursos Mostra um relatório gráfico em tempo real exibindo o uso atual de memória e CPU do sistema.

Abre a interface da Web do switch local em Monitorar > Medidores em tempo real.
Estatísticas da porta Mostra detalhes das contagens de pacotes de entrada e saída e erros de TX e RX para cada porta individual.

Abre a interface da Web do switch local em Monitorar > Estatísticas > Portas.
Tabela de endereços MAC Mostra a tabela de endereços MAC, que fornece informações sobre os dispositivos detectados para cada porta individual e VLAN.

Abre a interface da Web do switch local em Monitorar > Monitorar endereço MAC dinâmico > Endereço MAC estático.
Utilização de potência PoE As páginas das configurações do painel e da porta PoE oferecem informações com detalhes de corrente, tensão e consumo de energia.

Abre a interface da Web do switch local em Monitorar > Painel > Configurações de potência PoE.
Diagnóstico da rede Você pode usar ping e traceroute para testar a conectividade do switch e a funcionalidade de roteamento da camada três (L3).

Abre a interface da Web do switch local em Analisar > Analisar teste de ping > Rastreio de rota.
Log de eventos Você pode usar a página de log local para configurar quais eventos serão registrados localmente no log do switch. Talvez seja necessário habilitar o registro em log de níveis de erro mais altos para detectar determinados eventos. Você só deve ativar isso durante a solução de problemas. Os detalhes registrados em log são mostrados na tabela de log.

Abre a interface da Web do switch local em Monitorar > Monitorar log local > Tabela de log.
Diagnóstico de cabo Selecione as portas que estão conectadas ao cabo que você deseja testar. Clique em Testar para executar um teste de diagnóstico de cabo nas portas do switch selecionado.

Abre a interface da Web do switch local em Analisar > Ferramentas de diagnóstico.
Informação do módulo SFP Mostra quais capacidades e informações os módulos Fiber conectados estão alimentando ao switch.

Abre a interface da Web do switch local em Monitorar > Informação do módulo SFP.
Abrir gerenciamento do switch local Abre para o painel de administração da Web do switch local.
Ativar depuração remota Permite o acesso de depuração pelo suporte da Sophos.

Para ativar a depuração remota, siga este procedimento:

  1. Selecione um período válido na lista suspensa.
  2. Clique em Ativar.
