WAN ゾーングラフ経由のデータ転送

WAN ゾーングラフは 3種類あり、それぞれ、WAN ゾーンでのデータ転送量に関する情報を示します。

一定期間のデータ転送量 (アップロード/ダウンロード) の合計

このグラフには、アップロードおよびダウンロードしたデータ転送量が表示されます。また、アップロードとダウンロードのそれぞれのデータ転送量の最小値、最大値、平均値、現在の値が表示されます。

X 軸には、選択した期間に応じて、分/時間/日/月が表示されます。

Y 軸は、アップロードおよびダウンロードしたデータ量 (Kbps) を示します。

凡例:

  • オレンジ: アップロードしたトラフィック
  • パープル: ダウンロードしたトラフィック

一定期間のデータ転送量合計

このグラフには、WAN ゾーン経由のデータ転送量合計が表示されます。さらに、データ転送量の最小値、最大値、平均値、現在の値が表示されます。

X 軸には、選択した期間に応じて、分/時間/日/月が表示されます。

Y 軸は、アップロードおよびダウンロードしたトラフィック (Kbps) を示します。

凡例:

  • オレンジ色: トラフィックの合計 (アップロードおよびダウンロード)

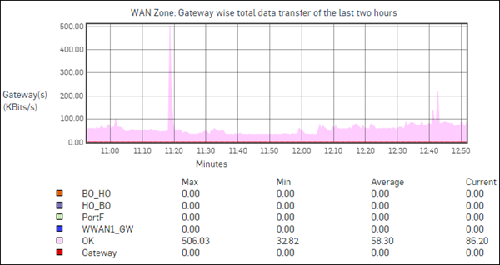

一定期間のゲートウェイ別のデータ転送量合計

このグラフは、WAN ゾーンの各ゲートウェイのデータ転送量を示します。また、各ゲートウェイのデータ転送量の最小値、最大値、平均値、現在の値が表示されます。

X 軸には、選択した期間に応じて、分/時間/日/月が表示されます。

Y 軸は、アップロードおよびダウンロードしたトラフィック (Kbps) を示します。

凡例:

  • 色分けされたゲートウェイ

WAN ゾーンのデータ転送量グラフ
