Sophos Firewall を DHCP リレーエージェントとして設定する方法

Sophos Firewall を DHCP リレーエージェントとして設定し、クライアントと DHCP サーバー間で DHCP パケットを転送します。

はじめに

Sophos Firewall を DHCP リレーエージェントとして設定すると、DHCP サーバーと異なるサブネットにあるクライアントに IP アドレスをリースできます。

DHCPリレーとして有効にすることができます: ネットワーク図

この例では、DHCP サーバーとして Windows Server を使用します。ネットワークの詳細は以下のとおりです。

本社:

  • WAN IP アドレス: 192.0.2.1
  • DHCP サーバーの IP アドレス: 172.16.16.17
  • LAN サブネット: 172.16.16.0/24

支店:

  • WAN IP アドレス: 203.0.113.1
  • DHCP リレーエージェントのインターフェース: 10.10.1.1
  • LAN サブネット: 10.10.1.0/24

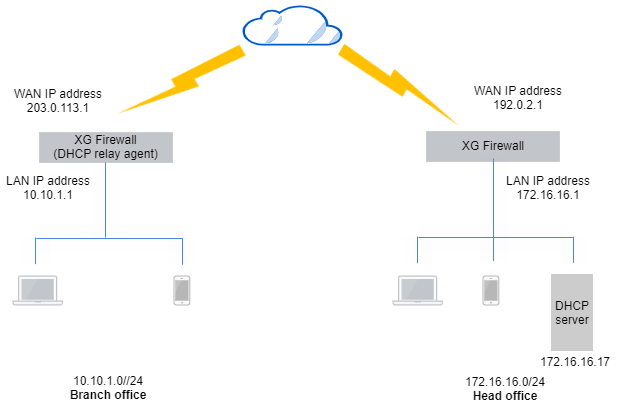

ネットワーク図: DHCP サーバーおよびリレーエージェント

支店: DHCP リレーエージェントを設定する

支社の Sophos Firewall を DHCP リレーエージェントとして設定します。この例では、DHCP サーバーからリースされた IP アドレスを支社のクライアントにリレーします。DHCP サーバーは本社に配置されています。

  1. ネットワーク > DHCP」の順に選択します。
  2. リレー」で「追加」をクリックします。
  3. インターフェース」で、クライアント側のインターフェースを選択します。サーバーは、保持しているリース範囲がこのインターフェースのサブネットと一致する場合に応答します。

    例: Port2 - 10.10.1.1

  4. DHCP サーバー IP」に IP アドレスを入力します。

    例: 172.16.16.17

  5. IPsec 経由のリレー」を選択します。

    次に例を示します。

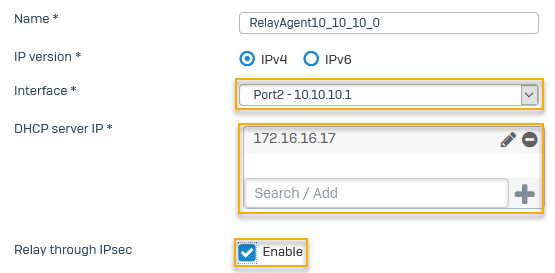

    DHCP リレーエージェントを設定する

支店: IPsec 接続を設定する

支社のファイアウォールで、本社へのサイト間 IPsec 接続を設定します。

  1. Web 管理コンソールで、「サイト間 VPN > IPsec > IPsec 接続」に移動し、「追加」をクリックします。
  2. 設定の例を以下に示します。ご利用のネットワークに応じた設定を行ってください。

    名前 設定
    接続の種類 Site-to-site
    ゲートウェイの種類 Initiate the connection
    ファイアウォールルールの作成 チェックボックスの選択を解除します。

    ファイアウォールルールによって、システム生成トラフィックを制御しません。
    認証タイプ Preshared key

    本社のファイアウォールで指定した鍵を入力します。
    リスニングインターフェース Port3 - 203.0.113.1
    ゲートウェイのアドレス 192.0.2.1
    ローカルサブネット 10.10.1.0
    リモートサブネット 172.16.16.0

    次に例を示します。

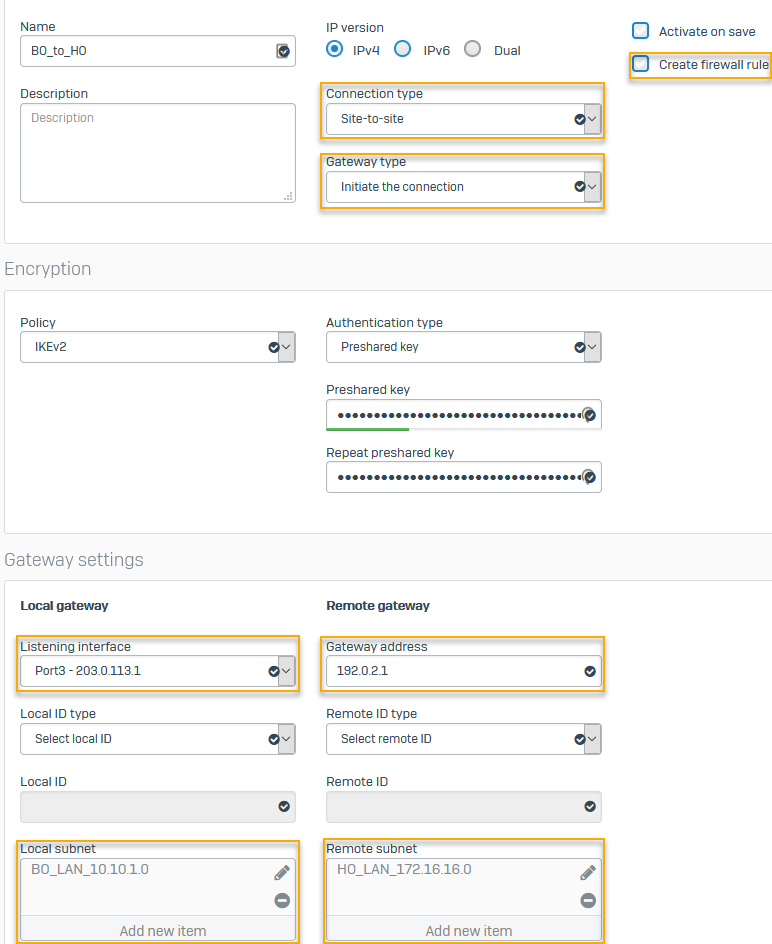

    DHCP 向けの支社のファイアウォールの IPsec

支店: IPsec ルーティングを追加する

支社のファイアウォールで、システム生成トラフィックを本社の DHCP サーバーに送信する IPsec ルーティングを追加します。システム生成トラフィックに送信元 NAT を適用して、支社内の送信元 IP アドレスを宛先 IP アドレス (本社の DHCP サーバー) に変換します。

  1. CLI で「4」と入力して「デバイスコンソール」を選択します。
  2. 支社のファイアウォールから本社の DHCP サーバーへの IPsec ルーティングを追加します。次の項目を入力します。

    system ipsec_route add host <IP address of host> tunnelname <tunnel>

    system ipsec_route add host 172.16.16.17 tunnelname BO_to_HO

  3. 支社のファイアウォールの LAN ポート (DHCP リレーインターフェース) の IP アドレスを、本社の DHCP サーバーの IP アドレスに変換します。Sophos Firewall によって生成されたトラフィックを変換するには、このコマンドを使用する必要があります。次の項目を入力します。

    set advanced-firewall sys-traffic-nat add destination <Destination IP address or network> snatip <Source IP address to translate>

    set advanced-firewall sys-traffic-nat add destination 172.16.16.17 snatip 10.10.1.1

本社: サイト間 IPsec 接続を設定する

本社のファイアウォールで、支社へのサイト間 IPsec 接続を設定します。

  1. Web 管理コンソールで、「サイト間 VPN > IPsec > IPsec 接続」に移動し、「追加」をクリックします。
  2. 設定の例を以下に示します。ご利用のネットワークに応じた設定を行ってください。

    名前 設定
    接続の種類 Site-to-site
    ゲートウェイの種類 Respond only
    ファイアウォールルールの作成 チェックボックスを選択します。
    認証タイプ Preshared key

    支社のファイアウォールで指定した鍵を入力します。
    リスニングインターフェース Port3 - 192.0.2.1
    ゲートウェイのアドレス 203.0.113.1
    ローカルサブネット 172.16.16.17
    リモートサブネット 10.10.1.0

    次に例を示します。

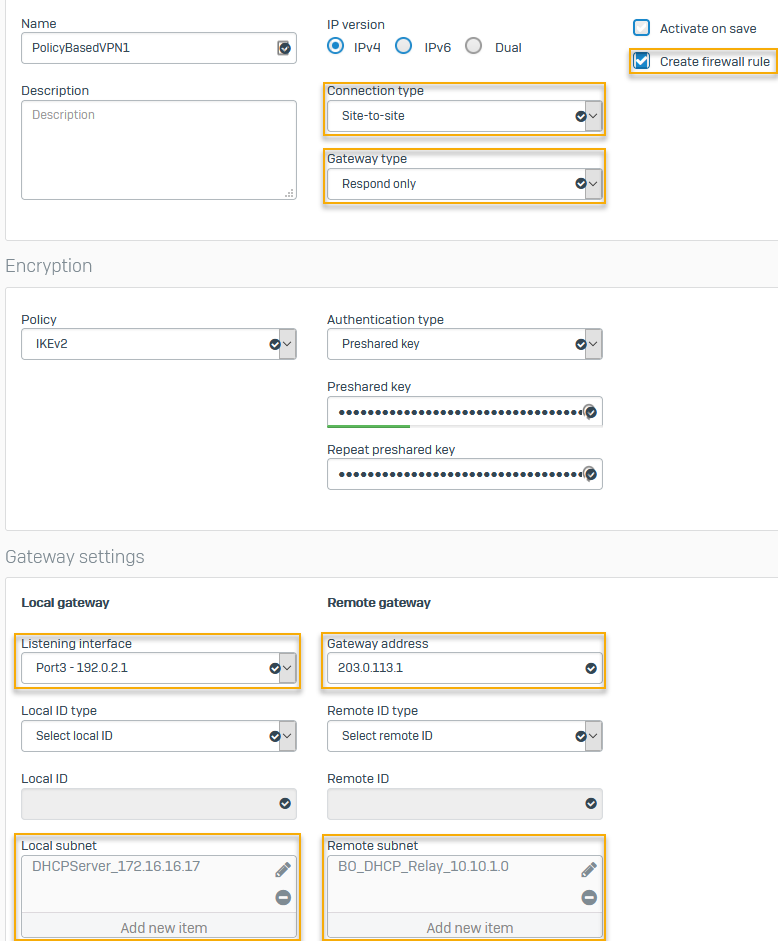

    DHCP トラフィックに対応する、本社の IPsec 設定

本社: 送信方向のファイアウォールルール

本社のファイアウォールで自動生成されたファイアウォールルールを編集して、DHCP サーバーから支社の DHCP リレーエージェントへの送信方向の DHCP 通信を許可します。

以下を選択します。

  1. 送信元ゾーン: LAN
  2. 送信元ネットワークとデバイス: DHCPServer-172.16.16.17
  3. 宛先ゾーン: VPN
  4. 宛先ネットワーク: BO_DHCP_Relay-10.10.1.0
  5. サービス: DHCP

    次に例を示します。

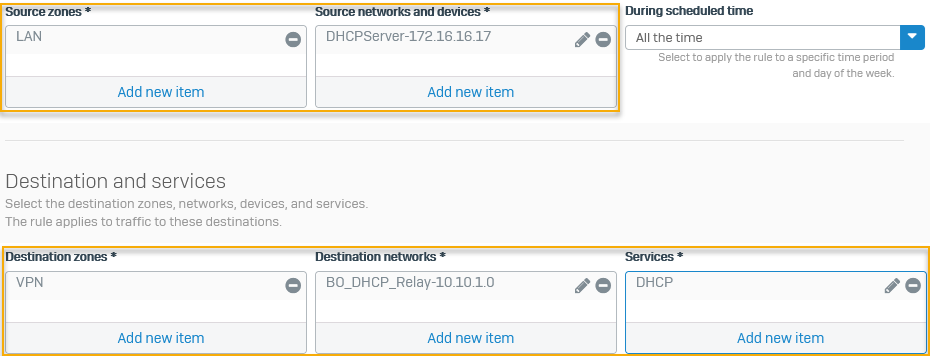

    本社の DHCP サーバーの送信方向のファイアウォールルール

本社: 受信方向のファイアウォールルール

本社のファイアウォールルールで、支社の DHCP リレーエージェントから DHCP サーバーへの受信方向の DHCP 通信を許可します。

以下を選択します。

  1. 送信元ゾーン: VPN
  2. 送信元ネットワークとデバイス: BO_DHCP_Relay-10.10.1.0
  3. 宛先ゾーン: LAN
  4. 宛先ネットワーク: DHCPServer-172.16.16.17
  5. サービス: DHCP

    次に例を示します。

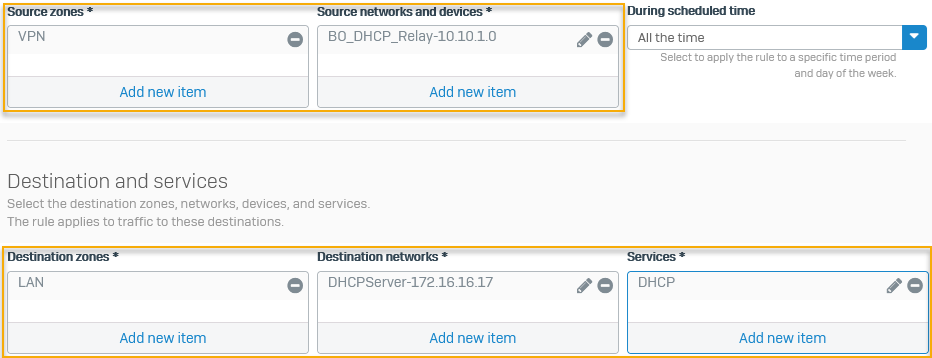

    本社の DHCP サーバーの受信方向のファイアウォールルール
