Avaya IP 電話向けの DHCP オプションの設定

Sophos Firewall を DHCP サーバーとして設定し、DHCP オプションを追加して DHCP クライアントに設定パラメータを渡すことができます。

はじめに

DHCP オプションを使って、DHCP クライアントに設定情報を提供できます。具体的には、DHCP メッセージのオプションフィールドにデータ項目およびタグを指定することで、設定パラメータやその他の制御情報を伝えることができます。これらのデータ項目は、DHCP クライアントのベンダーが指定するオプションに対応しています。

たとえば、Sophos Firewall を DHCP サーバーとして設定してから、SIP サーバーの IP アドレスおよび追加情報を IP 電話に渡すように指定することができます。

Sophos Firewall は、指定の DHCP オプションすべて (1～255) をサポートしています。オプションの全リストについては、DHCP オプションを参照してください。Sophos Firewall は、以下の規格をサポートしています。

  • RFC 2131: DHCP オプションと BOOTP ベンダー拡張
  • RFC 2132: Dynamic Host Configuration Protocol (ダイナミックホスト設定プロトコル)

この例では、Avaya デバイス (SIPサーバー) および IP 電話を使用します。DHCP オプション 176 および 252 を設定し、Avaya および TFTP サーバーに対応するようにします。

SIP サーバーと電話

ネットワークの詳細は以下のとおりです。

  • WAN IP アドレス: 203.0.113.1
  • DHCP サーバーのインターフェース: 192.168.30.1
  • SIP サーバー: 192.168.30.99
  • TFTP サーバー: 192.168.30.102
  • SIP 電話: 192.168.30.3～192.168.30.98

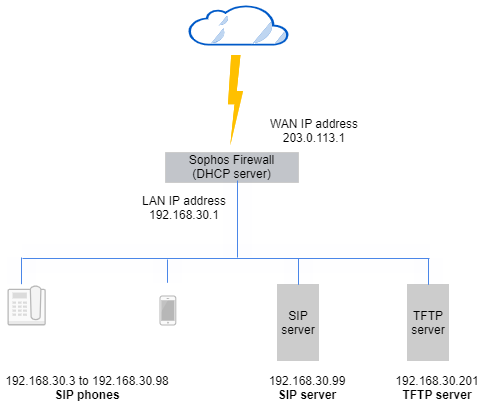

SIP サーバーと電話のネットワーク図。

DHCP サーバーの設定

Sophos Firewall を DHCP サーバーとして設定し、DHCP クライアント (IP 電話) にリースする IP アドレスを指定します。

  1. 「ネットワーク > DHCP」の順に選択します。

  2. 名前を入力します。

    この例では、IPPhone_DHCP を使用します。

  3. 「ダイナミック IP リース」に入力します。

    この例では、以下の IP アドレスをリースします: 192.168.30.3～192.168.30.98

    Sophos Firewall を DHCP サーバーとして設定する方法について詳しくは、Sophos Firewall を DHCP サーバーとして設定する方法を参照してください。

    次に例を示します。

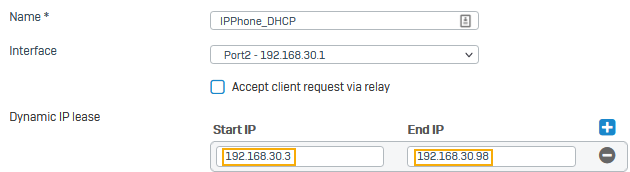

    DHCP サーバーの設定。

  4. 「保存」をクリックします。

DHCP オプションを設定する

この例では、DHCP オプション 176 を定義し、DHCP サーバーの設定にバインドします。また、このオプションを Avaya SIP サーバーおよび TFTP サーバーにバインドし、SIP サーバーに電話を登録するための通信ポートを指定します。DHCP オプションは、以下の方法で設定できます。

  • Web 管理コンソール
  • CLI
  1. 「ネットワーク > DHCP」の順に選択します。
  2. IPPhone_DHCP サーバーの「編集」 「編集」ボタン。 をクリックします。
  3. 「DHCP オプション」に移動します。

  4. オブジェクト 176 を DHCP サーバー IPPhone_DHCP の設定にバインドし、SIP 登録ポートおよびサーバーを指定するには、以下のように入力します。

    設定 値
    オプション カスタム
    コード 176
    種類 文字列
    値 MCIPADD=192.168.30.99,MCPORT=1719,TFTPSRVR=192.168.30.201

    「値」フィールドに入力した文字列によって、以下のパラメータが設定されます。

    パラメータ 値 説明
    MCIPADD 192.168.30.99 Avaya IP 電話を登録するための Avaya コールサーバーの IP アドレス。

    この例では、SIP サーバーが IP 電話を登録します。
    MCPORT 1719 Avaya IP 電話の登録には、Avaya コールサーバーのポート 1719 がデフォルトで使用されます。

    カスタムポートを使用する場合は、Avaya サーバーで設定する必要があります。
    TFTPSRVR 192.168.30.201 TFTP サーバーのアドレス。IP 電話のファームウェアの自動アップグレードのために接続します。

    アップグレードは、電話が現在のファイルよりも新しいバージョンの設定ファイルを受信したときに実行されます。

  5. 「追加」ボタン。 をクリックして、DHCP オプションをもう 1つ追加します。

  6. 以下のように入力して、DHCP オプション 252 を追加します。

    設定 値
    オプション カスタム
    コード 252
    種類 文字列
    値 ConfigHttpSrvr=192.168.30.102

  7. 「保存」をクリックします

  1. コマンドラインコンソールにサインインし、「4」と入力して「デバイスコンソール」を選択します。

  2. DHCP オプションのリストを表示するには、以下のコマンドを入力します。

    system dhcp dhcp-options list

    注

    1～76 のオプションのみが表示されますが、255個のオプションオブジェクトすべてがサポートされています。

  3. IP 電話の DHCP オプション 176 を追加するには、以下のコマンドを入力します。

    system dhcp dhcp-options add optioncode 176 optionname iptelephone optiontype string

  4. オブジェクト 176 を DHCP サーバー IPPhone_DHCP の設定にバインドし、SIP 登録ポートおよびサーバーを指定するには、以下のように入力します。

    system dhcp dhcp-options binding add dhcpname IPPhone_DHCP optionname IPTelephone(176) value ‘MCIPADD=192.168.30.99,MCPORT=1719,TFTPSRVR=192.168.30.201’
    パラメータ 値 説明
    MCIPADD 192.168.30.99 Avaya IP 電話を登録するための Avaya コールサーバーの IP アドレス。

    この例では、SIP サーバーが IP 電話を登録します。
    MCPORT 1719 Avaya IP 電話の登録には、Avaya コールサーバーのポート 1719 がデフォルトで使用されます。

    カスタムポートを使用する場合は、Avaya サーバーで設定する必要があります。
    TFTPSRVR 192.168.30.201 TFTP サーバーのアドレス。IP 電話のファームウェアの自動アップグレードのために接続します。

    アップグレードは、電話が現在のファイルよりも新しいバージョンの設定ファイルを受信したときに実行されます。

  5. 以下のように入力して、DHCP オプション 252 を追加します。

    system dhcp dhcp-options add optioncode 252 optionname iptelephone optiontype string

    オブジェクト 252 はプライベート用に予約されています。この例では、HTTP サーバーの IP アドレスとして SIP サーバーのアドレスを指定します。

  6. オブジェクト 252 を DHCP サーバー IPPhone_DHCP の設定および HTTP サーバーにバインドするには、以下のコマンドを入力します。

    system dhcp dhcp-options binding add dhcpname IPPhone_DHCP optionname httpserver(252) value ‘ConfigHttpSrvr=192.168.30.102’
    パラメータ 値 説明
    ConfigHttpServer 192.168.30.102 HTTP サーバーの IP アドレス。

SIP トラフィックに対応するように DHCP オプションを設定しました。
