IPsec VPN の重複するサブネットに対して NAT を設定する方法

IPsec VPN のローカルサブネットとリモートサブネットが重複している場合は、NAT を設定してそれらを区別できるようにします。

次の手順を実行します。

  • Sophos Firewall 1 を設定する:
    • IP ホストを追加します。
    • IPsec 接続の追加。
    • 受信方向および送信方向のファイアウォールルールを追加します。
  • Sophos Firewall 2 を設定する。
    • IP ホストを追加します。
    • IPsec 接続の追加。
    • 受信方向および送信方向のファイアウォールルールを追加します。
  • IPsec 接続を確立する。
  • トラフィックフローを確認します。

この例では、以下のネットワーク図に基づいて、設定を行います。

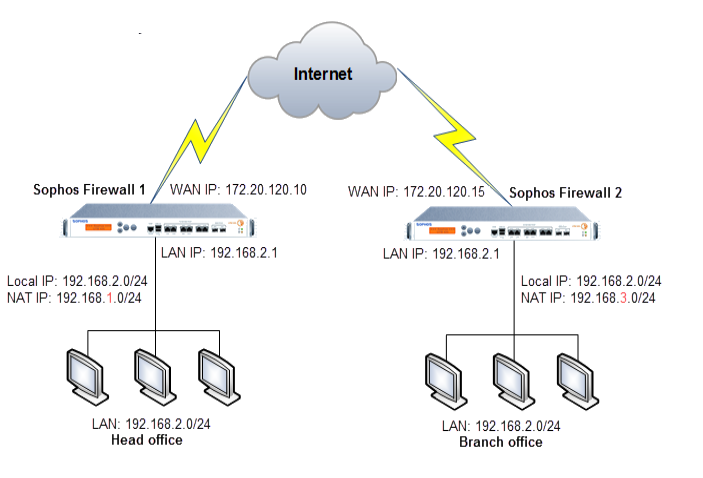

サイト間 IPsec NAT ネットワークダイアグラム

Sophos Firewall 1: IP ホストを設定する

1台目の Sophos Firewall デバイスで、サイト間接続のトラフィックを NAT 変換するように設定します。以下に例を示します。

  1. ホストとサービス > IP ホスト」に移動し、「追加」を選択してローカル LAN を作成します。

    次に例を示します。

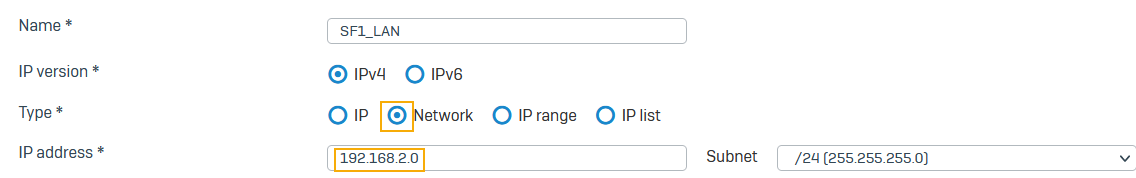

    ローカル LAN IP ホストの設定 (ファイアウォール 1)

  2. ホストとサービス > IP ホスト」に移動し、「追加」を選択して、NAT 変換されたローカル LAN を作成します。

    次に例を示します。

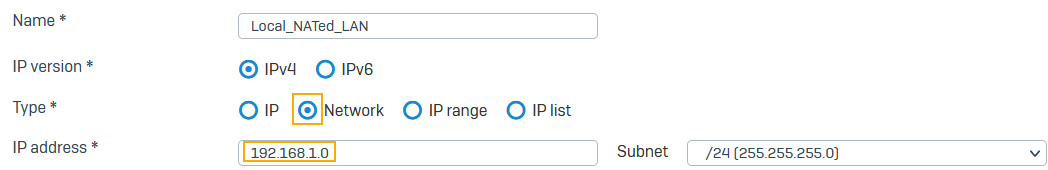

    変換されたローカル LAN IP ホストの設定 (ファイアウォール 1)

  3. ホストとサービス > IP ホスト」に移動し、「追加」を選択して、NAT 変換されたリモート LAN を作成します。

    次に例を示します。

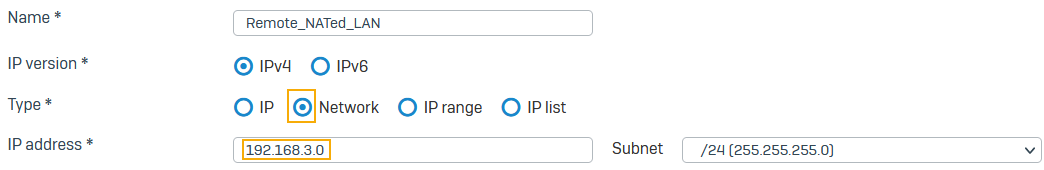

    変換されたリモート LAN IP ホストの設定 (ファイアウォール 1)

Sophos Firewall 1: IPsec 接続を設定する

以下に例を示します。

  1. サイト間 VPN > IPsec」に移動します。
  2. IPsec 接続」の「追加」をクリックします。
  3. 名前を入力します。
  4. 接続の種類」が「サイト間」に設定されていることを確認します。
  5. ゲートウェイの種類」が「応答のみ」に設定されていることを確認します。

    次に例を示します。

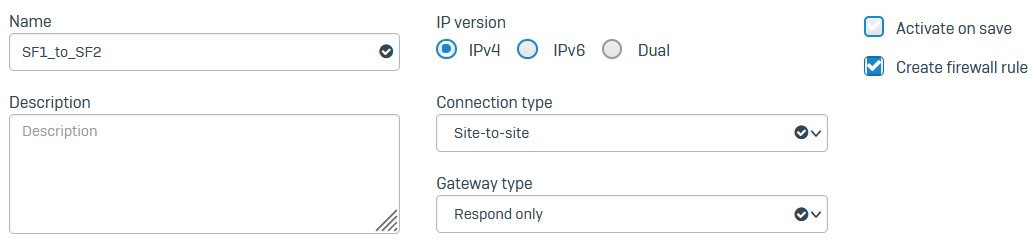

    IPsec の設定 (ファイアウォール 1)

  6. 暗号化」で「プロファイル」を「DefaultHeadOffice」に設定します。

  7. 認証の種類」で「事前共有鍵」を選択します。
  8. 事前共有鍵を入力します。
  9. 確認のために、事前共有鍵を再度入力します。

    次に例を示します。

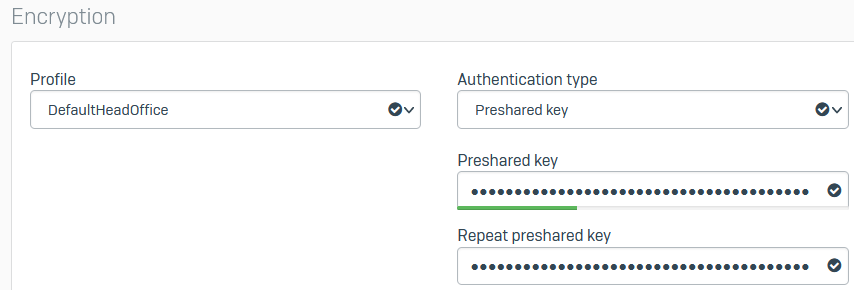

    暗号化の設定 (ファイアウォール 1)

  10. リスニングインターフェース」で「Port2」を選択します。

  11. ゲートウェイアドレス」に 172.20.120.15 と入力します。
  12. ローカルサブネット」で Local_NATed_LAN を選択します。
  13. 「リモートサブネット」で Remote_NATed_LAN を選択します。
  14. Network Address Translation (NAT)」を選択します。
  15. 変換前のサブネット」で SF1_LAN を選択します。
  16. 保存」をクリックします。

    次に例を示します。

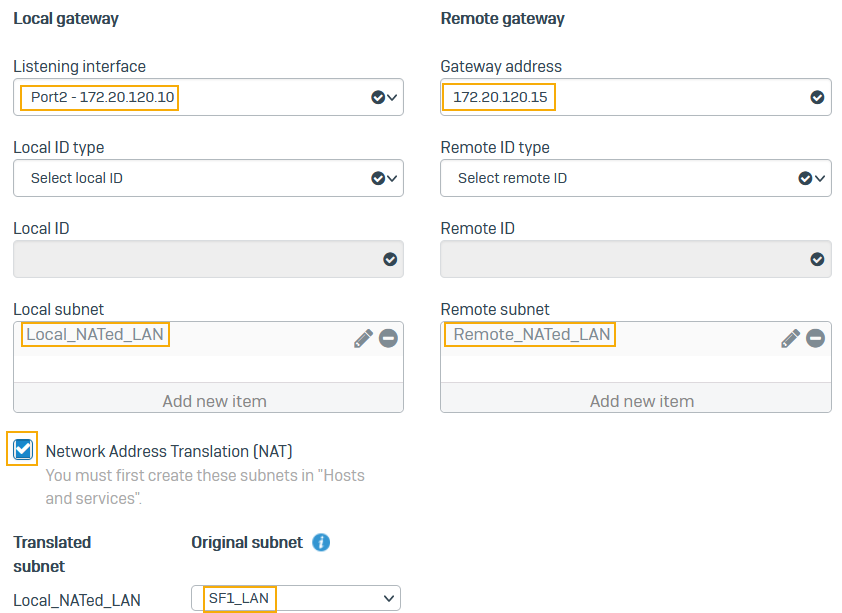

    暗号化の設定 (ファイアウォール 1)

  17. 「ステータス」ボタン 接続を有効にするボタン をクリックして接続を有効にします。

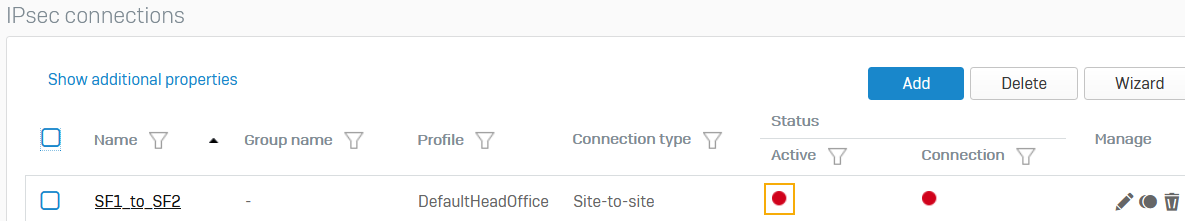

    IPsec 接続を有効にします (ファイアウォール 1)

Sophos Firewall 1: ファイアウォールルールの設定

以下に例を示します。

  1. ルールとポリシー > ファイアウォールルール」に移動し、「ファイアウォールルールの追加」をクリックします。
  2. 次のように 2つのルールを作成します。

  3. ルールとポリシー > ファイアウォールルール」に移動し、「ファイアウォールルールの追加」をクリックします。

  4. 以下の 2つのルールを作成します。

    1. 着信トラフィックを許可する 1つのルール。

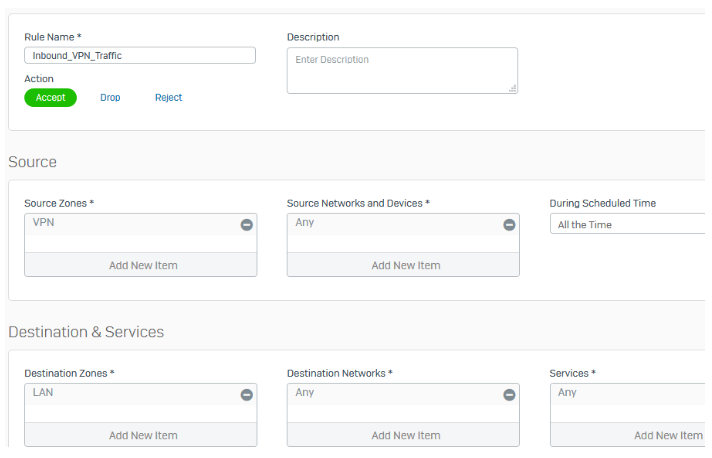

    受信方向のファイアウォールルール (ファイアウォール 1)

    1. アウトバウンドトラフィックを許可する 1つのルール。

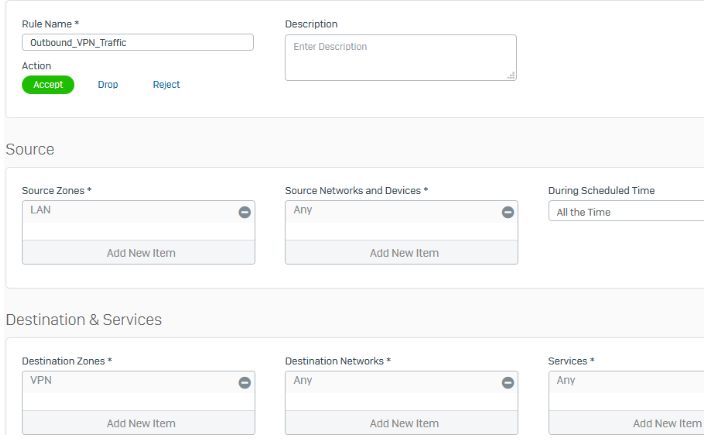

    送信方向のファイアウォールルール (ファイアウォール 1)

    VPN ファイアウォールルールがファイアウォールルールの一覧の最上部にあることを確認してください。

Sophos Firewall 2: IP ホストを設定する

サイト間接続でトラフィックを NAT 処理するように 2番目の Sophos Firewall を設定します。以下に例を示します。

  1. ホストとサービス > IP ホスト」に移動し、「追加」を選択してローカル LAN を作成します。

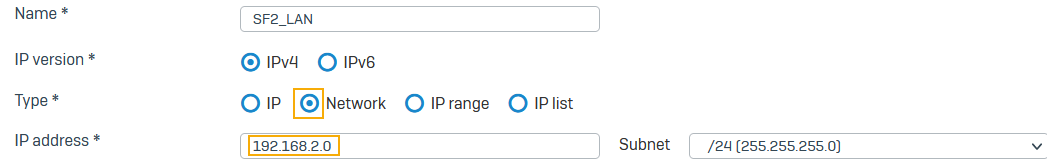

    ローカル LAN IP ホストの設定 (ファイアウォール 2)

  2. ホストとサービス > IP ホスト」に移動し、「追加」を選択して、NAT 変換されたローカル LAN を作成します。

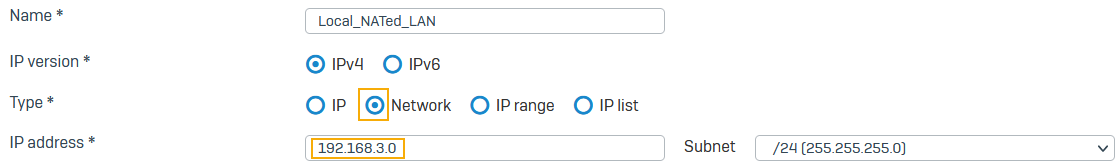

    変換されたローカル LAN IP ホストの設定 (ファイアウォール 2)

  3. ホストとサービス > IP ホスト」に移動し、「追加」を選択して、NAT 変換されたリモート LAN を作成します。

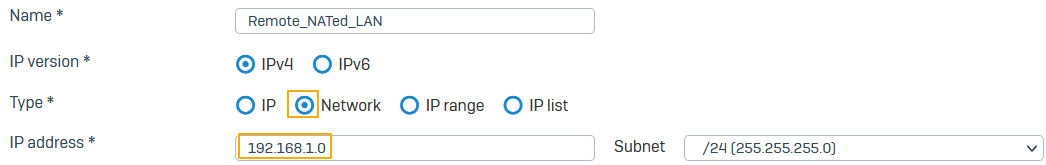

    変換されたリモート LAN IP ホストの設定 (ファイアウォール 2)

Sophos Firewall 2: IPsec 接続を設定する

以下に例を示します。

  1. サイト間 VPN > IPsec」に移動し、「追加」を選択します。

  2. 名前を入力します。

  3. 接続の種類」が「サイト間」に設定されていることを確認します。
  4. ゲートウェイの種類」が「接続を開始」に設定されていることを確認します。

    次に例を示します。

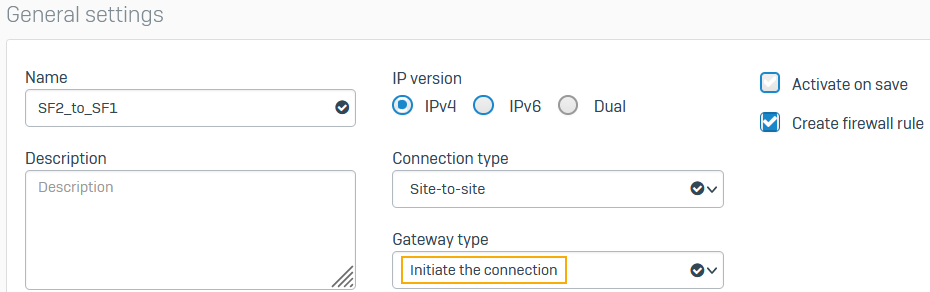

    IPsec の設定 (ファイアウォール 1)

  5. 暗号化」で「プロファイル」を「DefaultBranchOffice」に設定します。

  6. 認証の種類」で「事前共有鍵」を選択します。
  7. 事前共有鍵を入力し、確認のために再度入力します。

    次に例を示します。

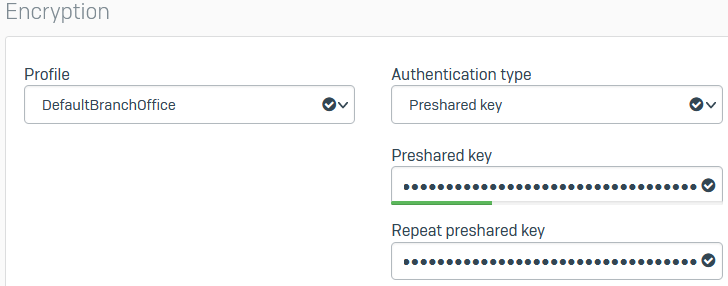

    暗号化の設定 (ファイアウォール 1)

  8. リスニングインターフェース」で「Port3」を選択します。

  9. ゲートウェイアドレス」に 172.20.120.10 と入力します。
  10. ローカルサブネット」で Local_NATed_LAN を選択します。
  11. 「リモートサブネット」で Remote_NATed_LAN を選択します。
  12. Network Address Translation (NAT)」を選択します。
  13. 変換前のサブネット」で SF2_LAN を選択します。
  14. 保存」をクリックします。

    次に例を示します。

    暗号化の設定 (ファイアウォール 1)

  15. 「ステータス」ボタン 接続を有効にするボタン をクリックして接続を有効にします。

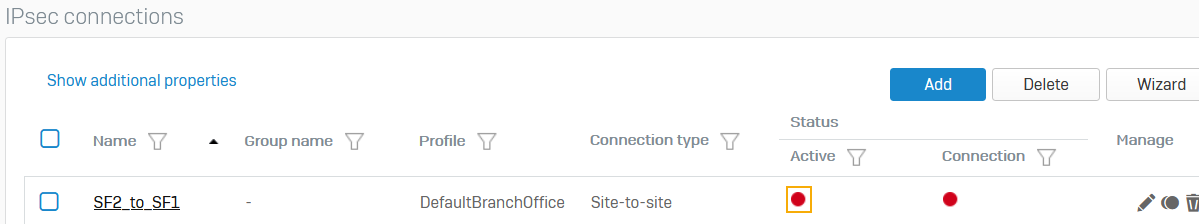

    IPsec 接続を有効にします (ファイアウォール 1)

Sophos Firewall 1: ファイアウォールルールの設定

以下に例を示します。

  1. ルールとポリシー > ファイアウォールルール」に移動し、「ファイアウォールルールの追加」をクリックします。
  2. 次のように 2つのルールを作成します。

  3. ルールとポリシー > ファイアウォールルール」に移動し、「ファイアウォールルールの追加」をクリックします。

  4. 以下の 2つのルールを作成します。

    1. 着信トラフィックを許可する 1つのルール。

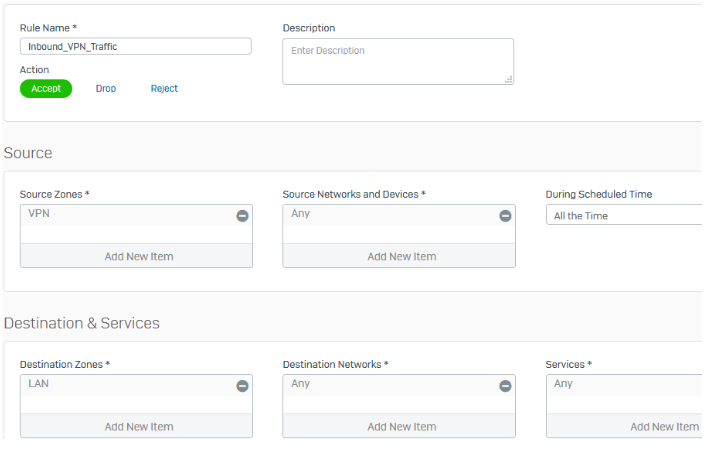

    受信方向のファイアウォールルール (ファイアウォール 2)

    1. アウトバウンドトラフィックを許可する 1つのルール。

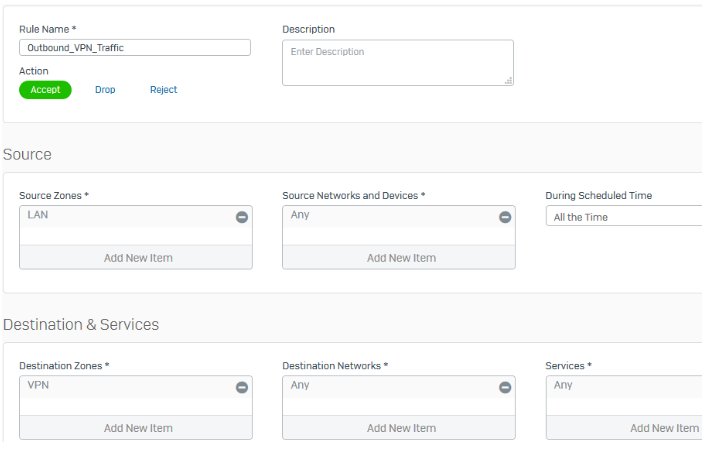

    送信方向のファイアウォールルール (ファイアウォール 2)

    VPN ファイアウォールルールがファイアウォールルールの一覧の最上部にあることを確認してください。

IPsec 接続を確立する

本社と支社の両方の Sophos Firewall デバイスを設定したら、IPsec 接続を確立する必要があります。

  1. サイト間 VPN > IPsec」に移動します。
  2. 「ステータス」ボタン 接続を有効にするボタン をクリックして接続を有効にします。

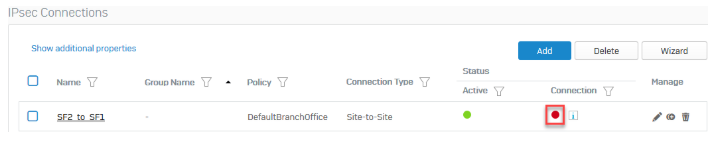

    アクティブな IPsec 接続

    接続が確立されると、ステータスが緑色になります。

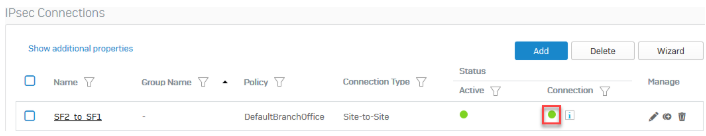

    IPSec 接続を構築しました

トラフィックフローを確認します

  1. VPN 接続を通過するトラフィックを生成します。
  2. ルールとポリシー > ファイアウォールルール」に移動します。
  3. 前に作成したファイアウォールルールが両方向のトラフィックフローを許可していることを確認します。

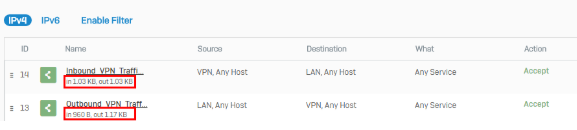

    ファイアウォールルールでトラフィックが許可されていることを確認します

  4. レポート > VPN」に移動し、IPSec の使用状況を確認します。

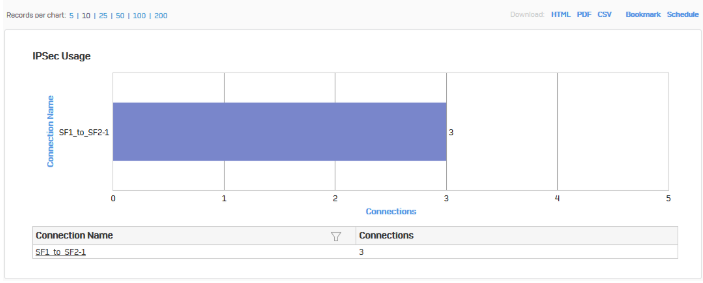

    IPsec レポートトラフィック

  5. 接続名をクリックすると、詳細が表示されます。

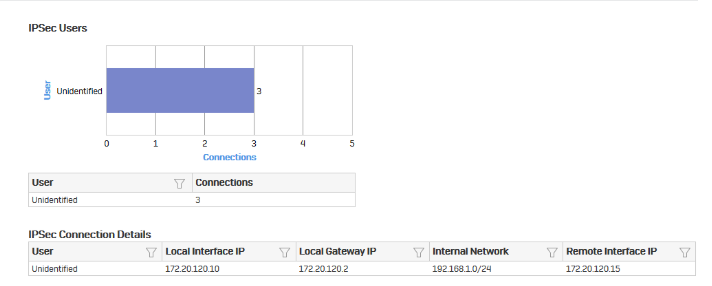

    IPSec レポートの接続の詳細

追加情報

本社・支社の構成では、通常、支社側の Sophos Firewall がトンネルイニシエーター、本社側の Sophos Firewall がレスポンダーとして動作します。理由は以下の通りです。

  • 支社のデバイスに動的 IP アドレスが設定されている場合、本社のデバイスから接続を開始することはできません。
  • 支社は複数存在する可能性があるので、本社がすべての支社に対して接続を再試行するよりも、支社が接続を再試行することが推奨されます。

ここでは、1:1 NAT の例を紹介しました。ネットワークの要件に応じて、1:n NAT (SNAT) またはフル NAT を設定することもできます。
