送信元 NAT ルールの作成

次に、送信元 NAT ルールを作成して、LAN ゾーンからの送信トラフィックを変換する例を示します。

目的

このセクションでは、以下について学びます。

• 送信元 NAT ルールを作成して、 LAN からの発信トラフィックを変換します。
• LAN から WAN ゾーンへの送信トラフィックを許可するファイアウォールルールを作成します。

SNAT ネットワーク図

送信元 NAT は通常、内部ネットワークからインターネット上の外部リソースへの発信トラフィックを変換するために使用されます。送信元 IP アドレスは変換され、プライベートのままになります。次のネットワーク情報が説明されています。

• LAN ユーザーの NAT 前の IP アドレス: 10.145.16.10/24
• LAN ユーザーの NAT 後の IP アドレス: MASQ (該当する送信インターフェースの IP アドレス)

次に例を示します。

• 内部ネットワークから WAN への送信元 NAT: Network LAN (10.145.16.0/24) から Any
• LAN ゾーンから WAN へのトラフィックを許可するファイアウォールルール: LAN から Any

NAT ルール設定を指定します

1. 「ルールとポリシー > NAT ルール」に移動し、「IPv4」または「IPv6」を選択して、「NAT ルールの追加」をクリックします。
2. ルール名とルールの位置を指定します。

3. 送信トラフィックの変換設定を選択します。

   名前	説明
   変換前の送信元	Network_LAN
   変換後の送信元 (SNAT)	MASQ
   変換前の宛先	Any
   変換後の宛先 (DNAT)	Original
   変換前のサービス	Any
   変換されたサービス (PAT)	Original
   受信インターフェース	Port3
   送信インターフェース	Port1

4. 「保存」をクリックします。

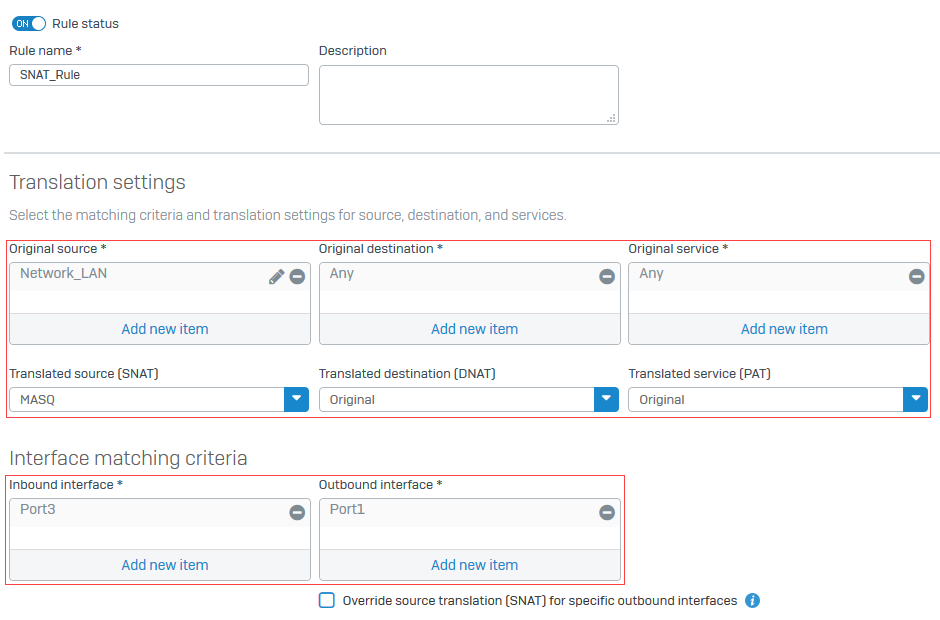

   次の図は、設定の構成方法の例を示しています。

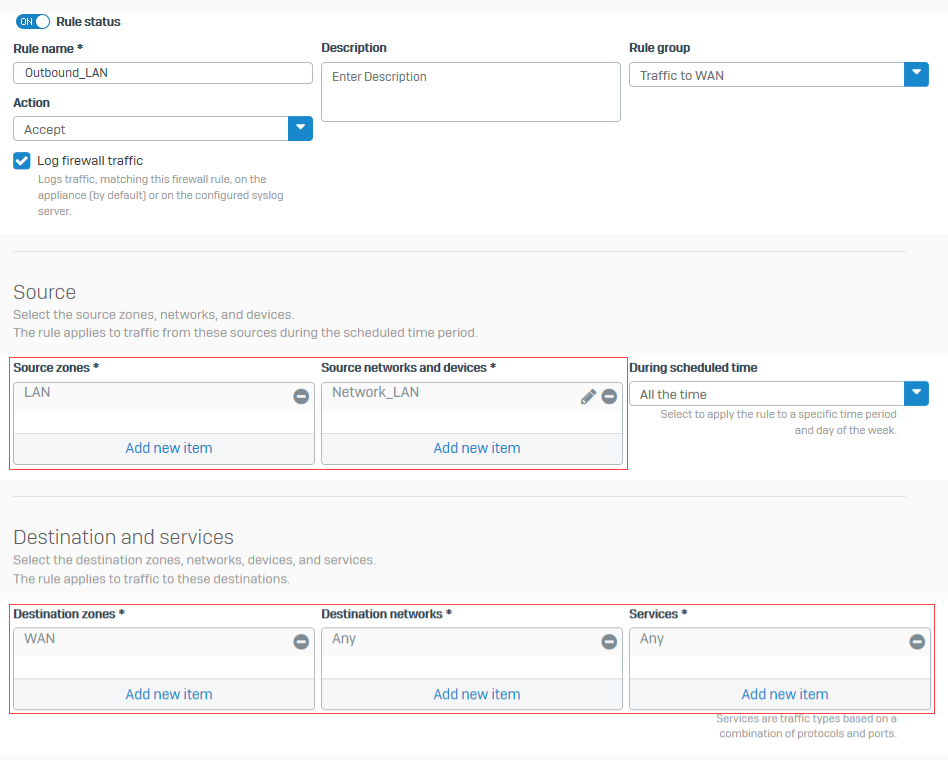

送信元 NAT ルールと一致するトラフィックを許可するファイアウォールルールを作成します。

SNAT トラフィック用のファイアウォールルールの設定

1. 「ルールとポリシー > ファイアウォールルール」に移動します。プロトコル「IPv4」または「IPv6」を選択し、「ファイアウォールルールの追加」を選択します。「新しいファイアウォールルール」を選択します。
2. ルール名とルールの位置を指定します。

3. 送信元、宛先、およびサービスを次のように指定します。

   名前	説明
   送信元ゾーン	LAN
   送信元ネットワークとデバイス	Network LAN
   宛先ゾーン	WAN
   宛先ネットワーク	Any
   サービス	Any

4. セキュリティ設定を指定し、「保存」をクリックします。



LAN ゾーンから外部ネットワークへのトラフィックを許可するファイアウォールルールを作成しました。
