リモートネットワークのトラフィックを既存の IPsec トンネル経由で特定のホストに送信する

リモートサブネットからは、IPsec トンネルを介して、ローカルネットワーク内の特定のホストにトラフィックを送信できます。

この例では、仮想 IP アドレスを使用して、ローカルホストの IP アドレスをプライベートに保ちます。受信トラフィックの仮想 IP アドレスをローカルホストの IP アドレスに変換するには、NAT ルールを使用する必要があります。

概要

この記事は、次の設定例に基づいたものです。

  • Sophos Firewall の 1 と 2 の間に Ipsec 接続が存在するものとします。
  • Sophos Firewall 1の背後にある仮想 IP アドレス (10.10.10.1) を介して、リモートサブネット (192.168.3.0) からローカルホスト (172.16.16.2 および 172.16.16.3) にトラフィックを送信する場合を見てみましょう。

    たとえば、SAP サーバーなどのアプリケーションサーバー (つまりローカルホスト) にユーザーが安全に接続できるようにしたい場合を考えます。

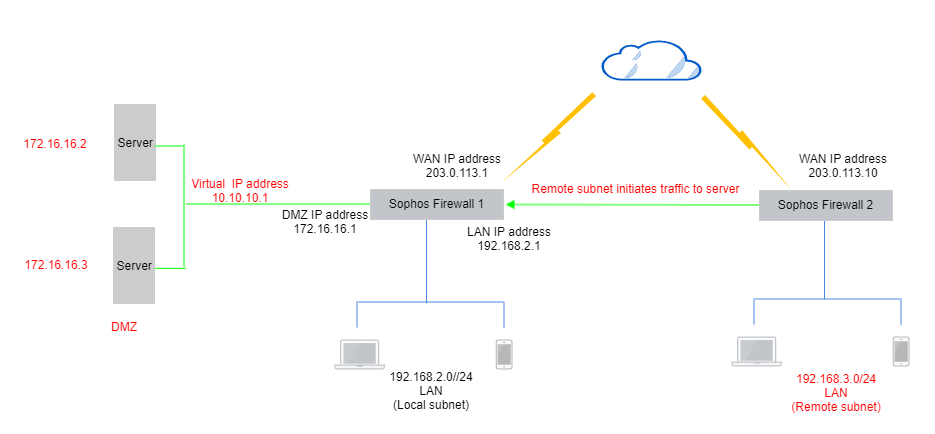

ネットワーク図

サイト間 IPsec NAT ネットワークダイアグラム。

IPsec 接続およびファイアウォールルールを追加する

この記事に関連する設定は次のとおりです。

Sophos Firewall 1 において

ルートベースの IPsec 接続

次のルートベース VPN 接続の例を参照してください。

  1. 接続の種類」に「トンネルインターフェース」を設定します。
  2. ゲートウェイの種類」を「応答のみ」に設定します。
  3. ローカルサブネット」を「任意」に設定します。
  4. リモートサブネット」を「任意」に設定します。

XFRM インターフェースに IP アドレスを割り当てる

  1. ネットワーク > インターフェース」に移動します。
  2. IPsec 設定で、リスニングインターフェースとして指定した物理インターフェイスのとなりにある青色の垂直バーをクリックします。
  3. XFRM インターフェースをクリックします (例: xfrm1)。
  4. インターフェースの IP アドレスを入力します。
  5. 保存」をクリックします。

受信方向のファイアウォールルール

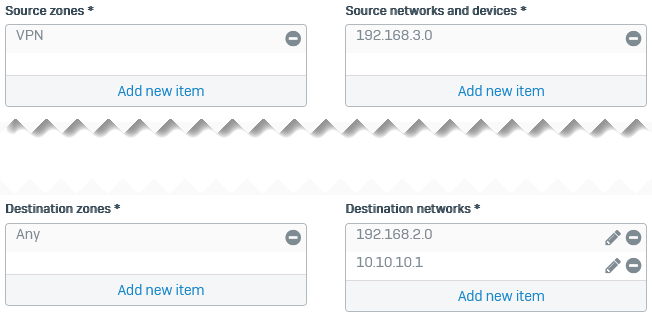

次のインバウンドファイアウォールルールの例を参照してください。

  1. 送信元ゾーン」を「VPN」に設定します。
  2. 宛先ゾーン」を「任意」に設定します。
  3. 送信元ネットワークとデバイス」を 192.168.3.0 に設定します。
  4. 宛先ネットワークとデバイス」を次のように設定します。

    • 192.168.2.0
    • 10.10.10.1

宛先 NAT ルールの設定。

Sophos Firewall 2 において

ルートベースの IPsec 接続

次のルートベース VPN 接続の例を参照してください。

  1. 接続の種類」に「トンネルインターフェース」を設定します。
  2. ゲートウェイの種類」で「接続を開始」を選択します
  3. ローカルサブネット」を「任意」に設定します。
  4. リモートサブネット」を「任意」に設定します。

XFRM インターフェースに IP アドレスを割り当てる

  1. ネットワーク > インターフェース」に移動します。
  2. IPsec 設定で、リスニングインターフェースとして指定した物理インターフェイスのとなりにある青色の垂直バーをクリックします。
  3. XFRM インターフェースをクリックします (例: xfrm2)。
  4. インターフェースの IP アドレスを入力します。
  5. 保存」をクリックします。

送信方向のファイアウォールルール

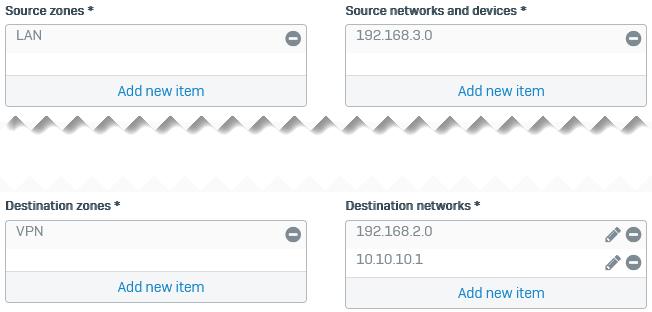

次の送信方向のファイアウォールルールの例を参照してください。

  1. 送信元ゾーン」を「LAN」に設定します。
  2. 宛先ゾーン」を「VPN」に設定します。
  3. 送信元ネットワークとデバイス」を 192.168.3.0 に設定します。
  4. 宛先ネットワークとデバイス」を次のように設定します。

    • 192.168.2.0
    • 10.10.10.1

宛先 NAT ルールの設定。

ルートの追加

スタティックルート、SD-WAN ルート、およびダイナミックルートは設定できます。この例では、SD-WAN ルートを使用しています。

Sophos Firewall 1 において

  1. ルーティング > SD-WAN ルート」に移動します。
  2. IPv4」を選択して「追加」をクリックします。
  3. 名前を入力します。

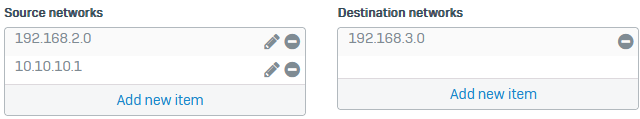

  4. 送信元ネットワーク」を次のように設定します。

    • 192.168.2.0
    • 10.10.10.1
  5. 宛先ネットワーク」を 192.168.3.0 に設定します。

宛先 NAT ルールの設定。

  1. (任意) サービス、アプリケーションオブジェクト、およびユーザーとグループを選択します。
  2. リンク選択の設定」で、「プライマリゲートウェイとバックアップゲートウェイ」を選択します。
  3. プライマリゲートウェイ」のドロップダウンリストをクリックし、「追加」をクリックして、XFRM インターフェースのゲートウェイを設定します (例: xfrm1_gw1)。
  4. (任意)「指定されたゲートウェイのみを経由してルーティングする」を選択します。

    トンネルが使用できない場合、ファイアウォールはトラフィックをドロップします。

  5. 保存」をクリックします。

接続を確認するためのping要求を許可するには、「管理 > デバイスのアクセス」に移動し「Ping/Ping6」で VPN を選択します。

Sophos Firewall 2 において

リモートサブネットからのトラフィックは、IPsec トンネルを経由して、Sophos Firewall 1 の背後にある仮想 IP アドレスにルーティングする必要があります。

この例では、SD-WAN ルートを追加します。

  1. ルーティング > SD-WAN ルート」に移動します。
  2. IPv4」を選択して「追加」をクリックします。
  3. 名前を入力します。

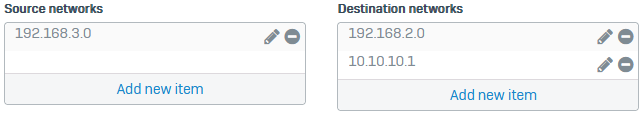

  4. 送信元ネットワーク」を 192.168.3.0 に設定します。
  5. 宛先ネットワーク」を次のように設定します。

    • 192.168.2.0
    • 10.10.10.1

宛先 NAT ルールの設定。

  1. (任意) サービス、アプリケーションオブジェクト、およびユーザーとグループを選択します。
  2. プライマリおよびバックアップゲートウェイ」を選択します。
  3. プライマリゲートウェイ」のドロップダウンリストをクリックし、「追加」をクリックして、XFRM インターフェースのゲートウェイを設定します (例: xfrm2_gw1)。
  4. 指定されたゲートウェイのみを経由してルーティングする」を選択します。
  5. 保存」をクリックします。

接続を確認するためのping要求を許可するには、「管理 > デバイスのアクセス」に移動し「Ping/Ping6」で VPN を選択します。

Sophos Firewall 1 に DNAT ルールを追加する

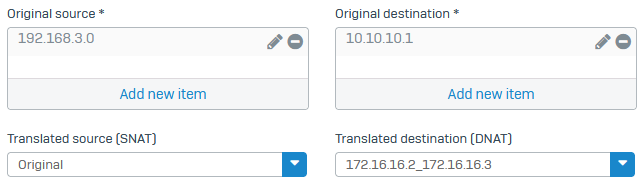

受信トラフィックに DNAT (宛先 NAT) ルールを追加して、仮想 IP アドレス (変換前の宛先) をサーバーの IP アドレス (変換後の宛先) に変換します。

  1. ルールとポリシー > NAT ルール」に移動します。
  2. NAT ルールの追加 > 新しい NAT ルール」をクリックします。
  3. ルール名を入力します。
  4. 変換前の送信元」をリモートサブネット (192.168.3.0) に設定します。
  5. 変換後の送信元」を Original に設定します。
  6. 変換前の宛先」を仮想 IP アドレスに設定します (10.10.10.1)。
  7. 変換後の宛先」をローカルサーバーリストオブジェクト (172.16.16.2 および 172.16.16.3) に設定します。

    宛先 NAT ルールの設定。

  8. 負荷分散方式」を「ラウンドロビン」に設定します。

  9. 保存」をクリックします。
