SD-WAN のパフォーマンス
SD-WAN ネットワーク内のゲートウェイのリアルタイムのパフォーマンスグラフを表示できます。
ゲートウェイのリアルタイムのパフォーマンスを監視するには、「診断 > SD-WAN パフォーマンス」に移動し、SD-WAN プロファイルを選択します。
または、「ルーティング > SD-WANプロファイル」に移動し、SD-WAN プロファイルを選択して、「ステータス」の「過去のパフォーマンス」をクリックします。

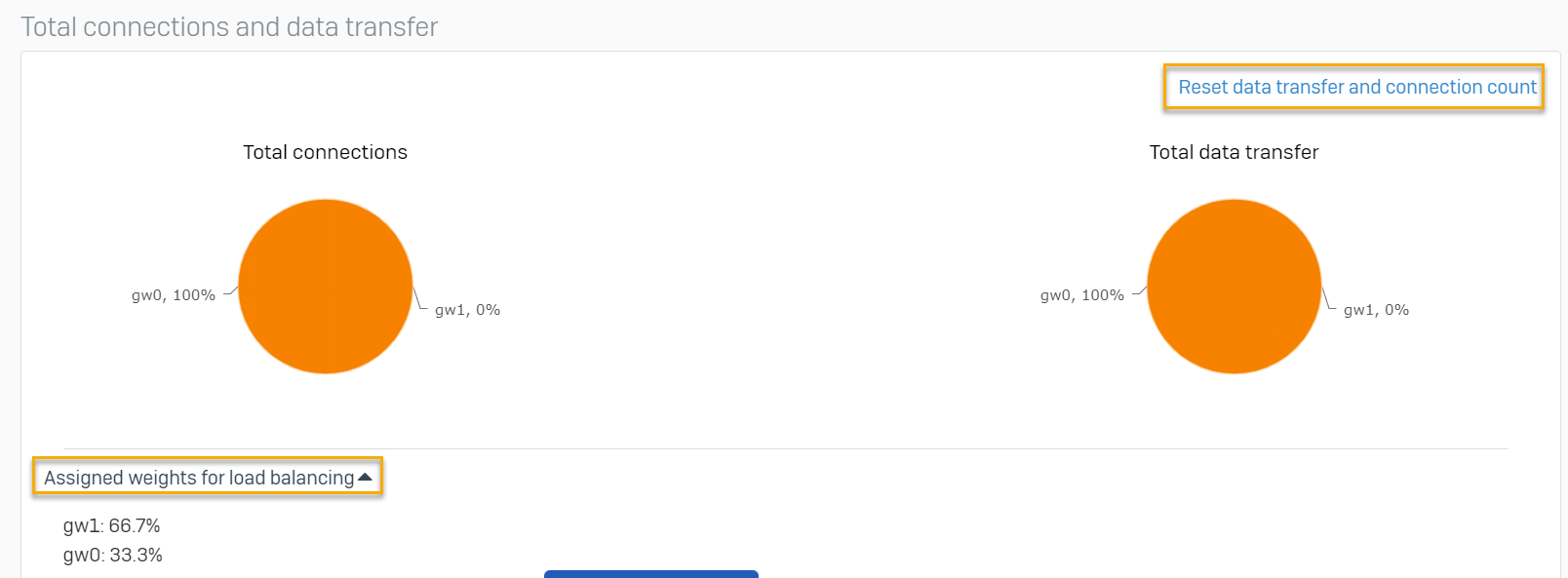

各ゲートウェイの合計接続数と転送データ量を示すグラフが表示されます。
次の操作を実行できます。
- 「データ転送量計算と接続数のリセット」をクリックして、これらのカウントをリセットします。
- 「負荷分散のために割り当てられた加重」をクリックして、各ゲートウェイに割り当てられた負荷分散の加重を表示します。
注
選択したプロファイルを使用してルートを作成していない場合や、選択したプロファイルを使用しているルートをトラフィックが通過していない場合は、グラフに表示するデータがありませんと表示されます。
SD-WAN プロファイルに含まれる各ゲートウェイのレイテンシ、ジッタ、パケット損失のグラフを表示できます。グラフの期間は、ライブ、24時間、48時間、1週間、1カ月を選択できます。

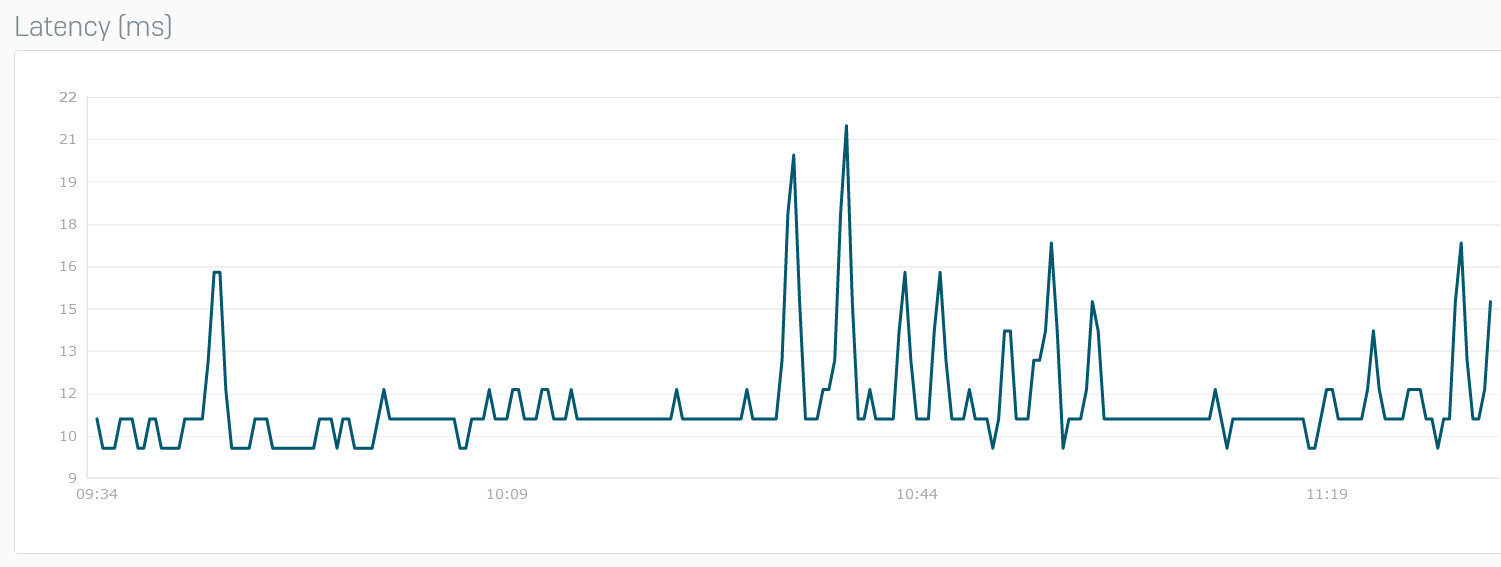

レイテンシ
X 軸は、時間を示します。
Y 軸は、レイテンシをミリ秒で示します。

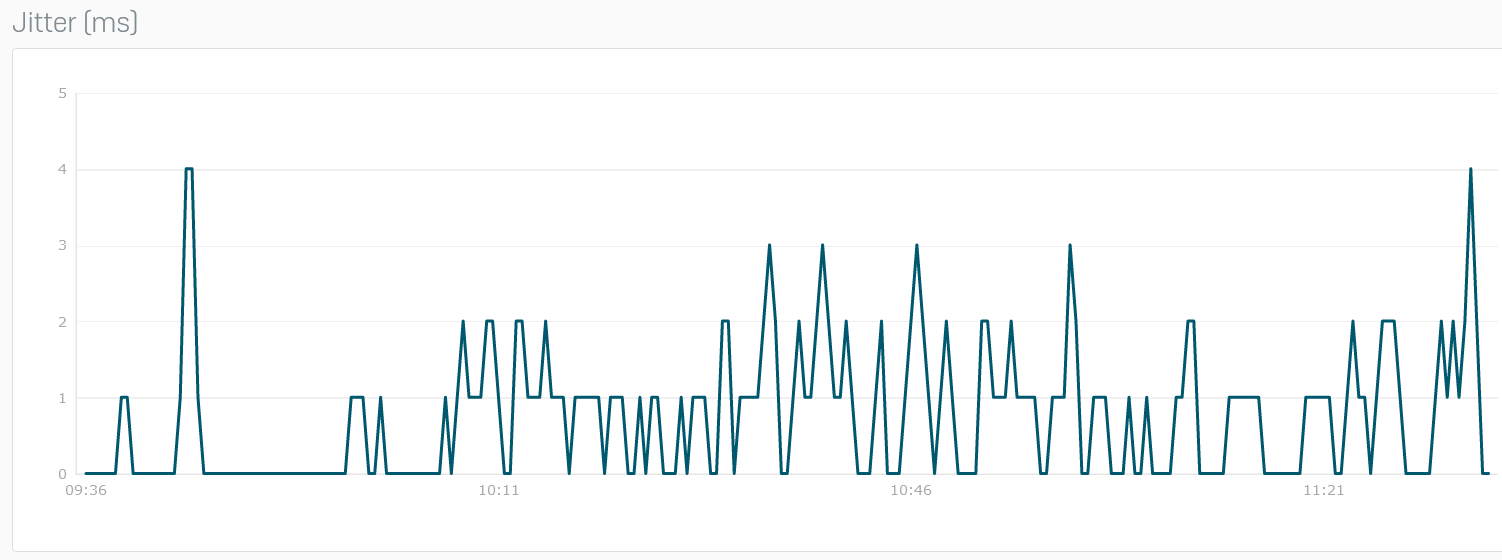

ジッタ
X 軸は、時間を示します。
Y 軸は、ジッタをミリ秒で示します。

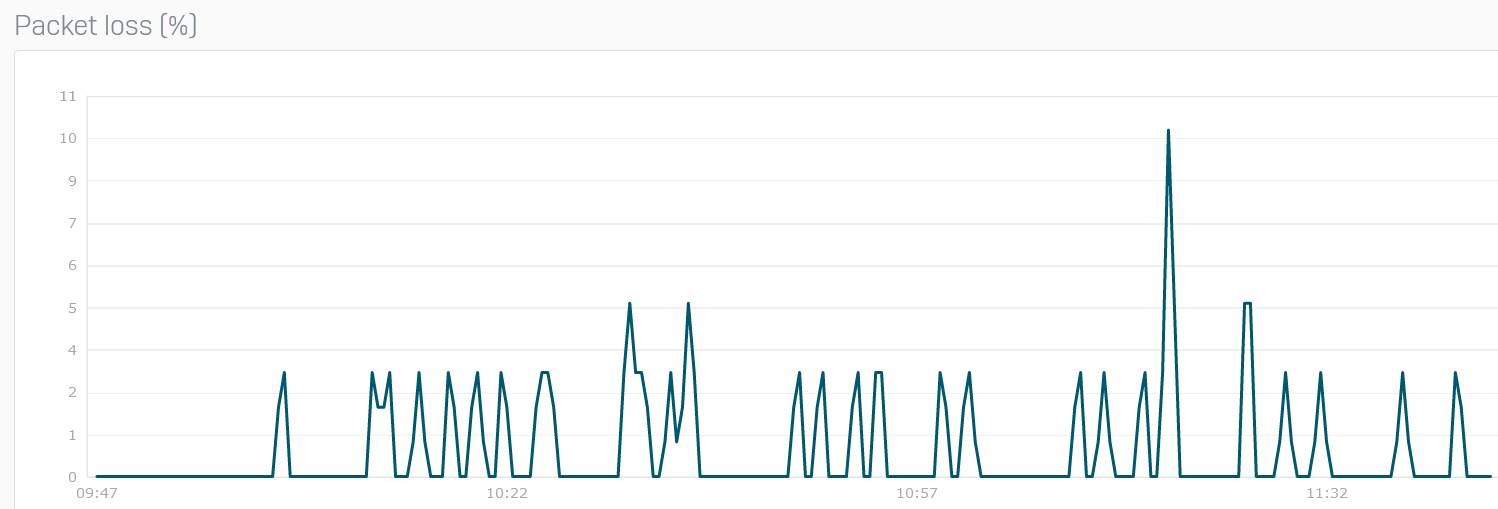

パケット損失
X 軸は、時間を示します。
Y軸は、パケット損失をパーセントで示します。
