本社のファイアウォールを DHCP サーバーとして、支社のファイアウォールをリレーエージェントとして使用する

本社の Sophos Firewall を DHCP サーバーとして設定し、支社の Sophos Firewall を DHCP リレーエージェントとして設定します。

はじめに

本社のファイアウォールの DHCP サーバー設定に基づき、支社のクライアントに IP アドレスがリースされます。支社のファイアウォールの DHCP リレー設定に基づき、DHCP クライアントとサーバー間で DHCP 通信が転送されます。この例では、サイト間 IPsec 接続経由の DHCP 通信を設定します。

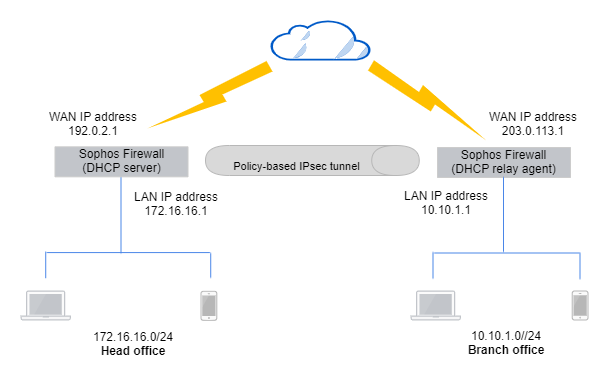

DHCP サーバーおよびリレーエージェント: ネットワーク図

ネットワークの詳細は以下のとおりです。

本社:

WAN IP アドレス: 192.0.2.1
DHCP サーバーのインターフェース: 172.16.16.1

支店:

WAN IP アドレス: 203.0.113.1
DHCP リレーエージェントのインターフェース: 10.10.1.1
LAN サブネット: 10.10.1.0/24

本社: DHCP サーバーの設定を指定する

本社の Sophos Firewall を DHCP サーバーとして設定し、支社の DHCP クライアントにダイナミック IP アドレスをリースします。

「ネットワーク > DHCP」の順に選択します。
「サーバー」で「追加」をクリックします。

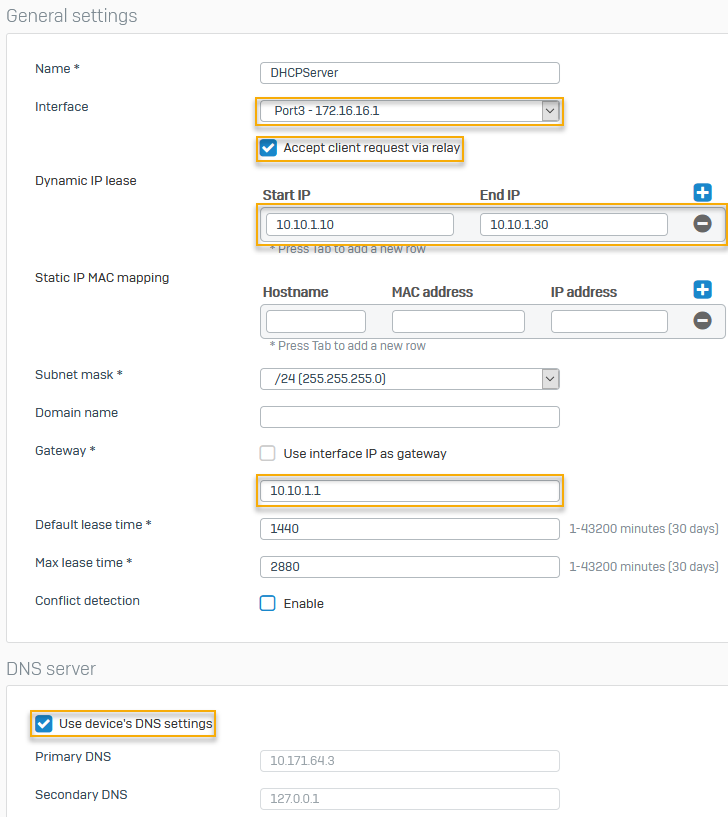

設定の例を以下に示します。ご利用のネットワークに応じた設定を行ってください。

名前	設定
インターフェース	`Port3 - 172.16.16.1` Sophos Firewall が DHCP リクエストをリッスンするインターフェース。
リレー経由でクライアントリクエストを承認	リレーリクエストを受け付けます。
ダイナミック IP リース	`10.10.1.10`～`10.10.1.30`
ゲートウェイ	`10.10.1.1`
デバイスの DNS 設定を使用	DHCP クライアントと共有する DNS サーバーの詳細。

「保存」をクリックします。

次に例を示します。

本社: IPsec 接続経由で IP アドレスをリースする

本社のファイアウォールで、IPsec 経由での IP アドレスのリースを有効にします。

本社の CLI で「4」と入力して「デバイスコンソール」を選択します。
次の項目を入力します。

system dhcp lease-over-IPSec enable

本社: サイト間 IPsec 接続を設定する

本社のファイアウォールで、支社へのサイト間 IPsec 接続を設定します。

Web 管理コンソールで、「サイト間 VPN > IPsec > IPsec 接続」に移動し、「追加」をクリックします。

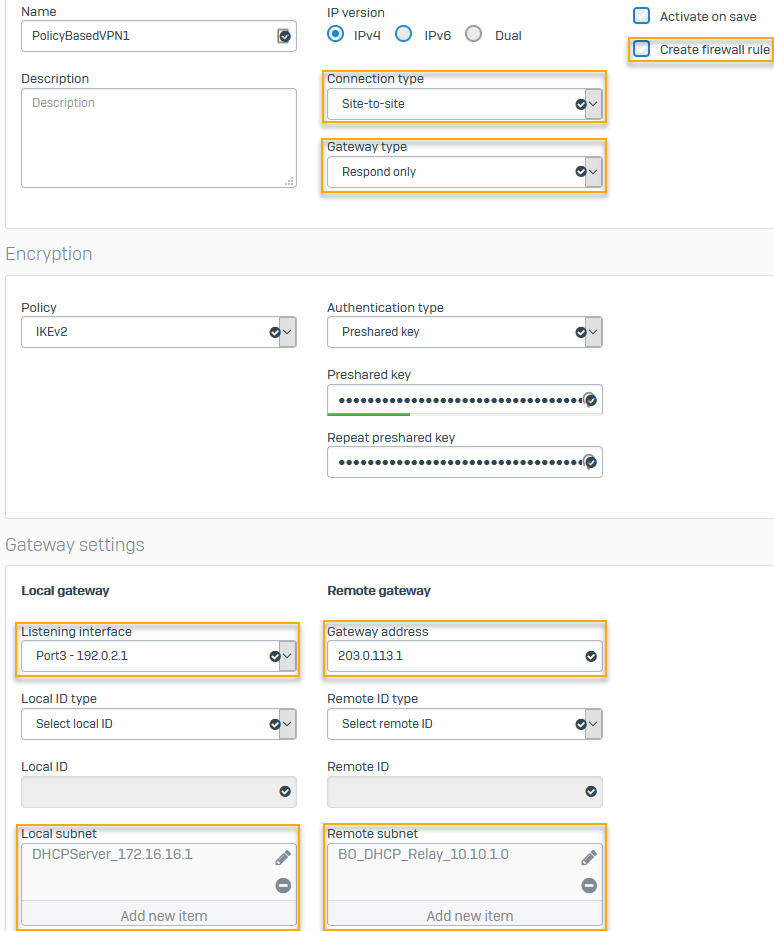

設定の例を以下に示します。ご利用のネットワークに応じた設定を行ってください。

名前	設定
接続の種類	`Site-to-site`
ゲートウェイの種類	`Respond only`
ファイアウォールルールの作成	チェックボックスの選択を解除します。ファイアウォールルールによって、システム生成トラフィックを制御しません。
認証タイプ	`Preshared key`
リスニングインターフェース	`Port3 - 192.0.2.1`
ゲートウェイのアドレス	`203.0.113.1`
ローカルサブネット	`172.16.16.1`
リモートサブネット	`10.10.1.0`

次に例を示します。

支店: DHCP リレーエージェントを設定する

支社の Sophos Firewall を DHCP リレーエージェントとして設定します。この例では、本社のファイアウォールの DHCP サーバーからリースされた IP アドレスをリレーします。

「ネットワーク > DHCP」の順に選択します。「リレー」で「追加」をクリックします。
「インターフェース」をドロップダウンリストから選択します。

例: Port2 - 10.10.1.1
「DHCP サーバー IP」に IP アドレスを入力します。

例: 172.16.16.1

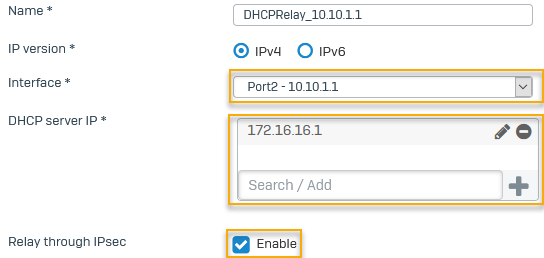

「IPsec 経由のリレー」を選択します。

次に例を示します。

支店: IPsec 接続を設定する

支社のファイアウォールで、本社へのサイト間 IPsec 接続を設定します。

Web 管理コンソールで、「サイト間 VPN > IPsec > IPsec 接続」に移動し、「追加」をクリックします。

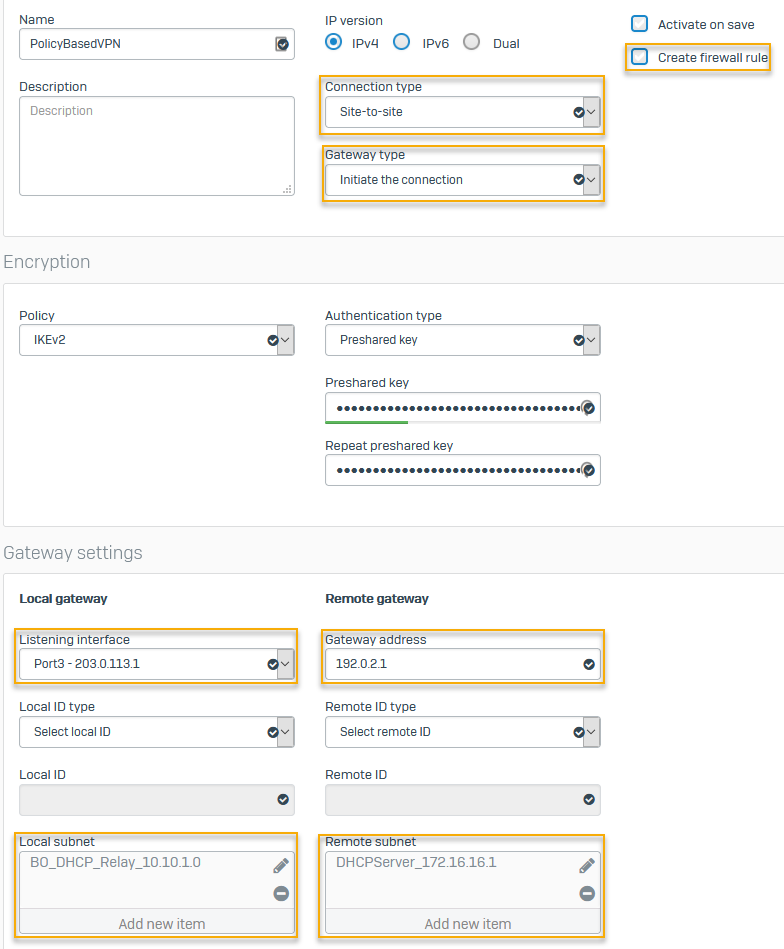

設定の例を以下に示します。ご利用のネットワークに応じた設定を行ってください。

名前	設定
接続の種類	`Site-to-site`
ゲートウェイの種類	`Initiate the connection`
ファイアウォールルールの作成	チェックボックスの選択を解除します。ファイアウォールルールによって、システム生成トラフィックを制御しません。
認証タイプ	`Preshared key` 本社のファイアウォールで指定した鍵を入力します。
リスニングインターフェース	`Port3 - 203.0.113.1`
ゲートウェイのアドレス	`192.0.2.1`
ローカルサブネット	`10.10.1.0`
リモートサブネット	`172.16.16.1`

次に例を示します。

支店: IPsec ルーティングを追加する

支社のファイアウォールで、システム生成トラフィックを本社の DHCP サーバーに送信する IPsec ルーティングを追加します。システム生成トラフィックに送信元 NAT を適用して、支社内の送信元 IP アドレスを宛先 IP アドレス (本社の DHCP サーバー) に変換します。

CLI で「4」と入力して「デバイスコンソール」を選択します。
支社から本社の DHCP サーバーへのスタティックルートを追加します。次の項目を入力します。

system ipsec_route add host <IP address of host> tunnelname <tunnel>

例: system ipsec_route add host 172.16.16.1 tunnelname PolicyBasedVPN
支社のファイアウォールの LAN ポート (DHCP リレーインターフェース) の IP アドレスを、本社の DHCP サーバーの IP アドレスに変換します。システムによって生成されたトラフィックを変換するには、このコマンドを使用する必要があります。次の項目を入力します。

set advanced-firewall sys-traffic-nat add destination <Destination IP address or network> snatip <Source IP address to translate>

set advanced-firewall sys-traffic-nat add destination 172.16.16.1 snatip 10.10.1.1
