リンクアグリゲーショングループの追加

リンクアグリゲーション (LAG) を設定します。

リンクアグリゲーショングループ (LAG) を追加するには、以下の手順に従います。

「ネットワーク > インターフェース」に移動し、「インターフェースの追加」をクリックして、「LAG の追加」を選択します。
名前を入力します。これは後で変更できます。

最大文字数: 58

ハードウェア名ではなく、インターフェースのカスタマイズ可能な名前が他の設定に表示されます。
インターフェースのハードウェア名を入力します。この名前は後で変更できません。

最大文字数: 10

使用できる文字: (A-Za-z0-9_)

制限事項

ハードウェア名には、次のシステム予約名を含めることはできません。all、gre、oct、mv-pcimux0、mvmgmt0、pport_、lo、ipsec0、tun、ppp、imq、ifb、mast、sit、WWAN1、_ppp、vxlan、xfrm、USB、erspan0、Port、MGMT、eth、GE、gretap0、ip6tnl0、host、reds、wlnet、WLAN、Sophos、GuestAP、spq、Halink。
「メンバーインターフェース」で「新規項目の追加」をクリックし、インターフェースを選択します。

注

バインドを解除されたスタティック物理インターフェースが LAG のメンバーになれます。PPPoE、携帯 WAN または WLAN 用に設定したインターフェースは、LAG に含めることはできません。

モードを選択します。

オプション

説明

アクティブ - バックアップ

リンクフェールオーバー用のモードです。1つのアクティブなリンクを除いて、他のリンクはスタンバイモードになります。アクティブリンクにエラーが生じると、スタンバイリンクがアクティブになります。

802.3ad (LACP)

フェールオーバーと負荷分散用のモードです。このモードでは、トラフィックをすべてのリンク間で分散します。以下の要件を満たすようにしてください。

LACP をリンクの両端で有効にします。
メンバーインターフェースの種類、速度がすべて同じである必要があります。
すべてのリンクが全二重であるものとします。

ネットワークゾーンを選択します。

IPv4 または IPv6 設定の詳細を指定します。

オプション	説明
IP の割り当て	IP アドレスの割り当て方法。次のオプションから選択します。スタティック DHCP
IPv4/ネットマスクまたは IPv6/プレフィックス	静的 IP 割り当ての場合は、 IP アドレスを入力し、ネットマスクまたはプレフィックスを選択します。
ゲートウェイ名	WAN ポートを持つブリッジメンバーの場合は、ゲートウェイ名を入力します。
ゲートウェイ IP	静的 IP 割り当てを選択し、 WAN ポートを持つブリッジメンバーを選択した場合は、ゲートウェイ IP アドレスを入力します。

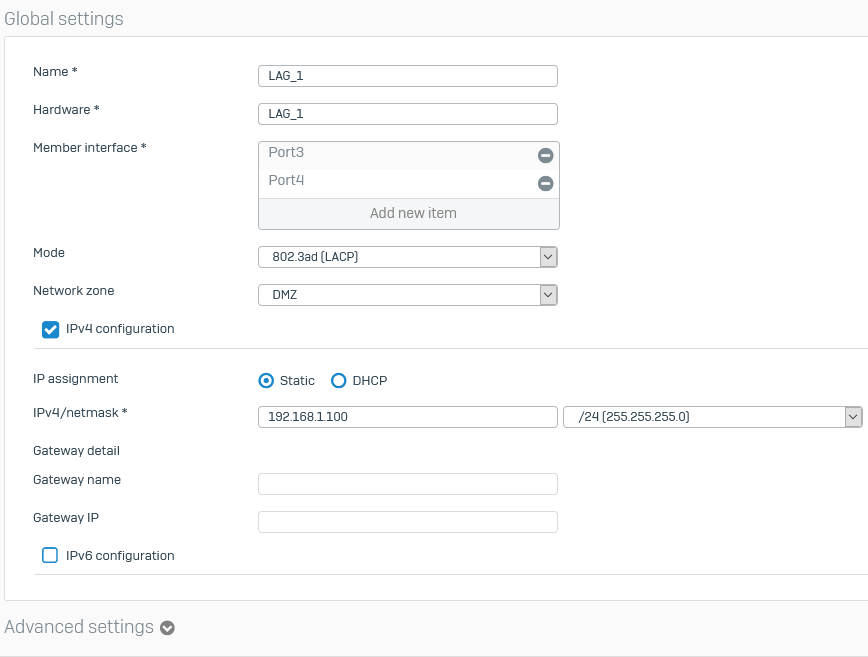

グローバル設定の例を以下に示します。

「詳細設定」で、「ポートの設定」を次のように指定します。

オプション

説明

リンクモード

同期のためのインターフェースの速度と二重通信。リストからモードを選択します。

表示されるオプションは、アプライアンスモデルによって異なります。

注: サードパーティのルーターおよびスイッチとデバイスの速度が一致しない場合、エラー、競合、切断、遅延、パフォーマンス低下などが発生する可能性があります。

メディアの種類の自動ネゴシエーション

速度と二重通信の自動ネゴシエーション。オン/オフを切り替えます。

FEC (前方誤り訂正)

インターフェースの FEC モード。リストからモードを選択します。

表示されるオプションは、アプライアンスモデルによって異なります。

推奨設定を使用するには、「推奨設定の表示」、「推奨設定の読み込み」の順にクリックします。

「詳細設定」で、「インターフェースの設定」を次のように指定します。

オプション	説明
MTU	MTU (最大転送ユニット) の値 (バイト)。MTU とは、ネットワークが転送可能なパケットの最大サイズです。指定された値よりも大きなパケットは、送信前に小さなパケットに分割されます。注: MTU サイズの異なるネットワークが相互接続されている場合、指定した MTU 値より大きなパケットは送信前に分割されます。
MSS を上書きする	MSS (最大セグメントサイズ) は、デバイスが単一の TCP セグメントで受信できる最大データ量 (バイト) です。
分散ポリシー (Xmit Hash)	802.3ad (LACP) モードを使用する LAG の場合、分散ポリシー (Xmit Hash) で適用したアルゴルリズムに基づいて、リンク全体に負荷を分散します。 Layer2: MAC アドレスを使用し、ハッシュ値を生成します。 Layer2+3: Layer 2 (MAC アドレス) および Layer 3 (IP アドレス) のプロトコル情報の組み合わせを使用し、ハッシュ値を生成します。 Layer3+4: 転送レイヤのプロトコル情報を使用し、ハッシュ値を生成します。
デフォルトの MAC アドレスを使用する	インターフェースのデフォルトの MAC アドレスを使用します。メンバーポートとして追加した最初のポートの MAC アドレスがデフォルトとして使用されます。
デフォルトの MAC アドレスをオーバーライドする	インターフェースのデフォルトの MAC アドレスを無効にし、新しいアドレスを入力します。出荷時の状態にリセットすると、デフォルトの MAC アドレスにリセットされます。

「保存」をクリックします。

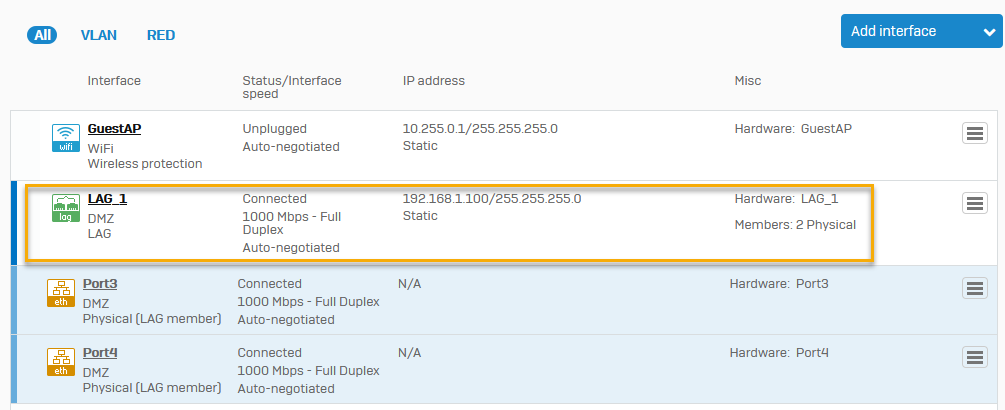

インターフェースのページに新しい LAG が表示されます。
