RED 操作モードと LAN モード

RED 操作モードにより、RED 側のリモートネットワークがローカルネットワークに統合される方法が決まります。

VLAN スイッチポート設定を使用して、LAN ポートを個別に設定して LAN モードを指定できます。

RED 操作モード

RED 操作モードにより、RED 側のリモートネットワークがローカルネットワークに統合される方法が決まります。

ワイヤレスネットワークでは、RED でクライアントトラフィックを別ゾーンに設定すると、操作モードに関わらず、すべてのワイヤレストラフィックが VXLAN プロトコルを使用して Sophos Firewall に送信されます。

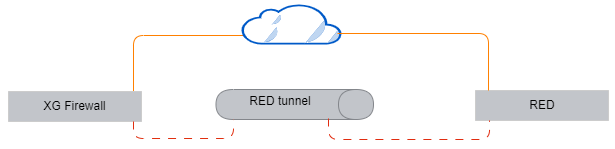

RED はいくつかのモードで動作します。Sophos Firewall はローカルネットワークに導入され、RED アプライアンスはリモートネットワークに導入されます。RED アプライアンスは、Sophos Firewall とのトンネルを確立します。どちらもインターネットに接続します。次に例を示します。

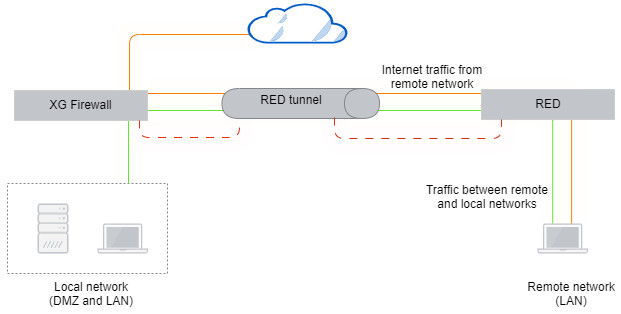

標準/統合

ファイアウォールは、RED を介してリモートネットワークをリモート LAN として完全に管理します。さらに、DHCP サーバーおよびデフォルトゲートウェイとして機能します。

このモードでは、ファイアウォールルールを使用して、ローカル LAN とリモート LAN 間のトラフィックをブロックまたは許可できます。Web セキュリティモジュールを使用して Web トラフィックをフィルタリングしたり、ローカルおよびリモートの LAN ユーザーのアプリケーション (Skype や BitTorrent など) を制御したりできます。これによってリモートネットワークに対して最高レベルのセキュリティと管理機能が提供されます。

このモードでは、ファイアウォールのインターネットリンクの帯域幅要件が増加する可能性があります。

RED が Sophos Firewall との接続を失い、トンネルエラーが発生すると RED はトラフィックのルーティングを停止します。リモート LAN ユーザーは、トンネルが再接続されるまで、インターネットおよびファイアウォールの内部ネットワークへのアクセスを失います。

注

RED 側で VLAN が導入されている場合は、VLAN トラフィックを標準/統合モードで処理してください。

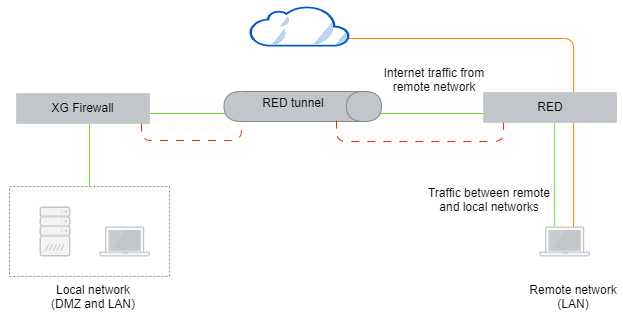

標準/分割

ファイアウォールはリモートネットワークを管理し、DHCP サーバーとしての役割を果たします。このモードでは、分割ネットワーク宛てのトラフィックのみがローカルファイアウォールにリダイレクトされます。それ以外のすべてのトラフィックはインターネットに直接ルーティングされます。

注

RED の DHCP ネットワークからのトラフィックだけが、インターネットに到達できます。

このモードでは、RED によって送信トラフィックをマスカレードし、パブリック IP アドレスに置き換えます。この機能によって、トンネルでの帯域幅の使用量が最小化され、ファイアウォールで必要な帯域幅が減りますが、リモートネットワークの管理性は大幅に低下します。インターネットへの送受信方法でのトラフィックはフィルタリングできず、脅威から保護できません。セキュリティ機能はリモート LAN とローカルの LAN の間にのみ適応できます。

RED が Sophos Firewall との接続を失い、トンネルエラーが発生すると RED はトラフィックのルーティングを停止します。リモート LAN ユーザーは、トンネルが再接続されるまで、インターネットおよびファイアウォールの内部ネットワークへのアクセスを失います。

注

このモードは VLAN タグが付いたフレームには対応しません。

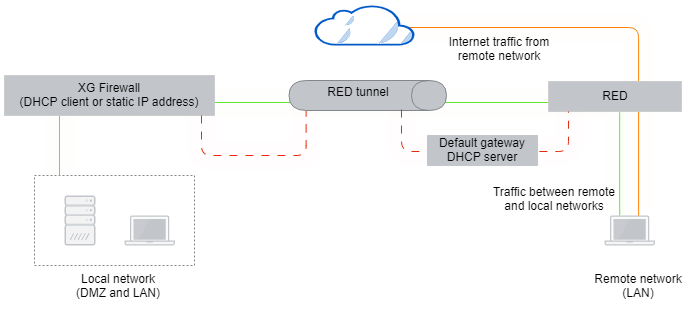

透過/分割

ファイアウォールはリモートネットワークを管理しません。ファイアウォールはリモート LAN とリモート LAN ゲートウェイに接続し、DHCP 経由でリモート LAN 上のアドレスを取得します。特定のネットワーク宛てのトラフィックのみがトンネル経由で転送されます。この場合、RED はゲートウェイとしては機能しませんが、ゲートウェイに対してインラインであり、パケットをトンネルに透過的にリダイレクトできます。

ファイアウォールはリモートネットワークを制御しないため、分割 DNS サーバーを定義した場合のみ、リモートルーターがローカルドメインを解決できます。このローカル DNS サーバーに対して、リモートクライアントはクエリを送信することができます。

このモードでは、RED のローカルインターフェース、ローカルファイアウォールへのアップリンクインターフェース、およびリモートルーターへのリンクがブリッジ接続されます。ファイアウォールはリモートネットワークのクライアントになるので、他のモードと同じようにトラフィックを分割ネットワークにルーティングすることはできません。従って、すべてのトラフィックを RED が受け取り、分割ネットワークまたは分割ドメイン宛てのトラフィックを、ファイアウォールインターフェースにリダイレクトします。

注

このモードは VLAN タグが付いたフレームには対応しません。

手動/分割

このモードは、物理的な設定にのみ対応しています。このモードでは、トンネルがダウンしたときに、ローカルのインターネットアクセスがオフになりません。このシナリオでは、RED デバイスを標準/統合モードに設定しますが、リモート LAN の手前に設置しません。RED デバイスをリモート LAN 上で別のゲートウェイに接続してから、既存のデフォルトゲートウェイにルーティングを追加し、RED の背後のリモートネットワークにアクセスできるようにする必要があります。

LAN クライアントが接続されているのと同じ LAN スイッチに WAN ポートを接続し、RED がモードの設定を受け取ったら、LAN ポートを同じ LAN スイッチに接続してください。

この設定は他のモードに比べて物理的には複雑ですが、論理的にはシンプルで、通常のインターネットトラフィックに支障を与えることなくトンネルまたは RED ハードウェアの障害に対応できます。

ブリッジ RED の設定

多数の RED デバイスがある場合は、すべてのリモート RED ネットワークを単一の LAN として扱います。ファイアウォール上に単一のブリッジインターフェースを作成し、任意の数の NIC をブリッジします。複数の RED 接続をブリッジして、すべてのリモート RED 接続を単一の LAN として扱うことができます。ファイアウォールルールを使用して RED から RED へのアクセスを制御できるため、セキュリティが損なわれることはありません。

ブリッジを設定するには、以下の手順に従います。

2つ以上の RED デバイスを Sophos Firewall に追加します。詳細は、RED デバイスの手動設定を参照してください。
「ネットワーク > インターフェース」に移動し、「インターフェースの追加」をクリックして、「ブリッジの追加」をクリックします。
名前とハードウェア名を入力します。
「メンバーインターフェース」で、RED アプライアンスとそのゾーンを選択します。
「保存」をクリックします。

RED LAN モード

複数のアップリンクを持つ RED では、VLAN スイッチポート設定を使用して、LAN ポートを個別に設定できます。

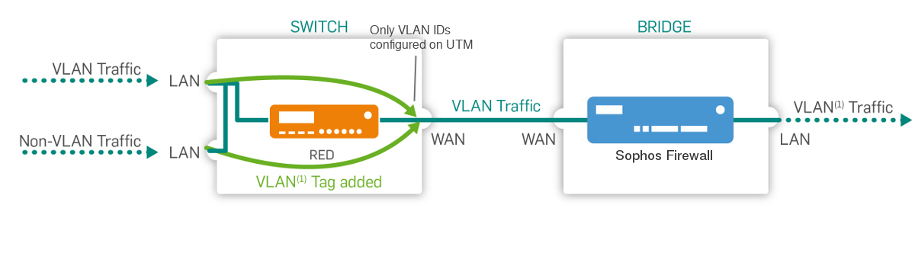

タグなし (ハイブリッドポート)

「LAN VID」フィールドで指定された VLAN ID をもつイーサネットフレームは、このポートに送信されます。フレームはタグなしで送信されます。したがって、エンドポイントは VLAN をサポートする必要はありません。このポートは、1つの VLAN ID を受け付けます。

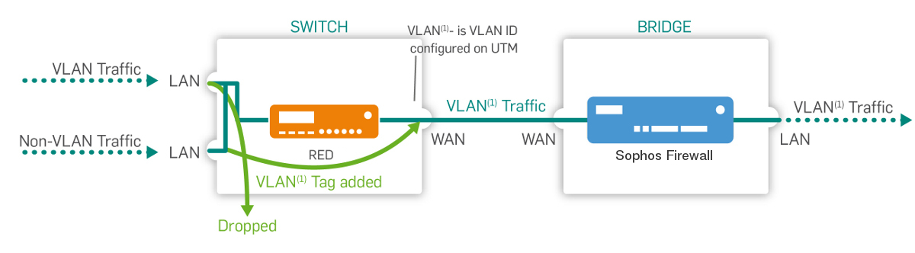

タグなし、タグありを破棄 (アクセスポート)

「LAN VID」フィールドで指定された VLAN ID をもつイーサネットフレームは、このポートに送信されません。フレームはタグなしで送信されます。したがって、エンドポイントは VLAN をサポートする必要はありません。

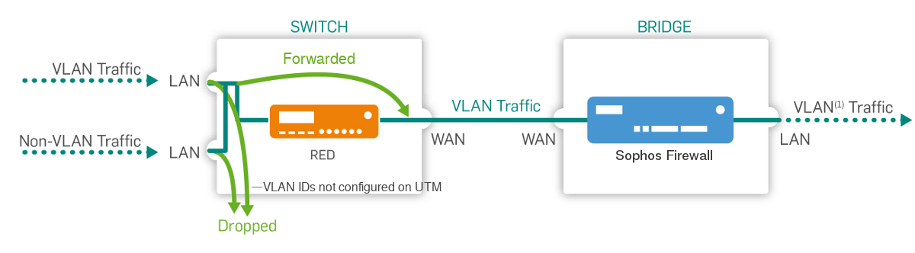

タグあり (トランクポート)

「LAN VID」フィールドで指定された VLAN ID をもつイーサネットフレームは、このポートに送信されます。フレームはタグ付きで送信され、エンドポイントが VLAN をサポートしていることが前提となります。VLAN ID がないフレームは、このポートに送信されません。このポートは最高 64個の VLAN ID を受け付けることができます。ID を羅列するには、カンマで区切ります。

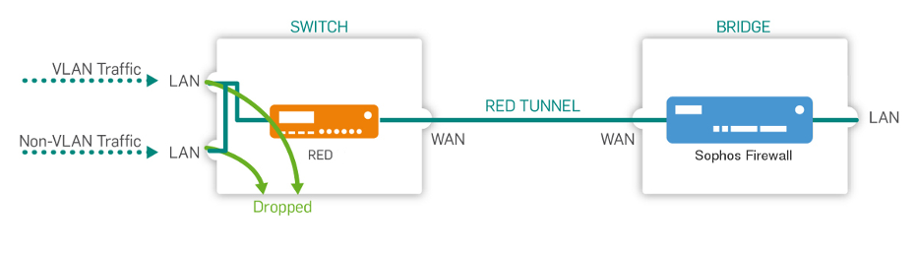

無効

このポートは閉じています。「LAN VID」フィールドで指定された VLAN ID をもつかどうかに関わらず、イーサネットフレームはこのポートに送信されません。
