WAF で SD-WAN ルートを使用する

リモートネットワークにある WAF (Web アプリケーションファイアウォール) で保護された Web サーバーに、SD-WAN ルートを使用してトラフィックをルーティングできます。

  • シナリオ


    この例は、以下の構成に基づいています。

    • WAF によって保護された Web サイトが、ポート 1 (WAN) で TCP ポート 8080 経由で公開されている。
    • Sophos Firewall とリモートのファイアウォールが、ルートベースの IPsec VPN で接続されている。
    • リモートのファイアウォールの背後にある Web サーバーに、gw6 ゲートウェイ経由でアクセスできる。

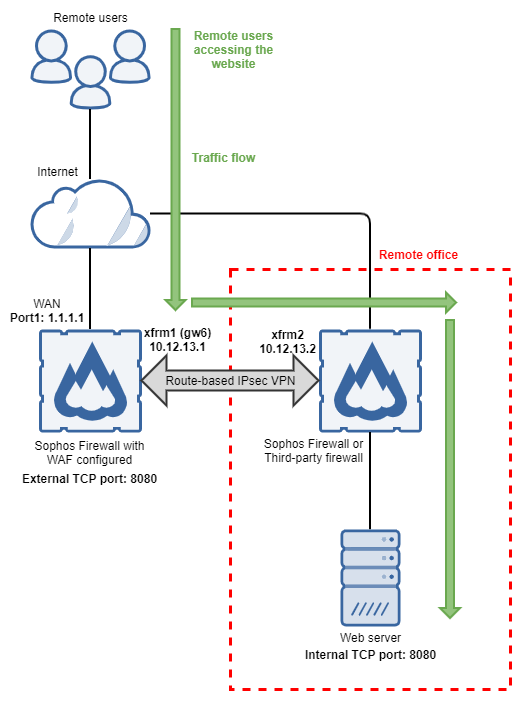

ネットワーク図

WAF SD WAN ルートのネットワーク図。

要件

以下を設定していることを確認します。

ゲートウェイオブジェクトを設定する

リモートの Web サーバーに通じるゲートウェイに、ゲートウェイオブジェクトを設定する必要があります。ゲートウェイオブジェクトを設定するには、次の手順を実行します。

  1. ルーティング > ゲートウェイ」に移動します。
  2. IPv4 ゲートウェイ」で、「追加」をクリックします。
  3. 名前を入力します。この例では gw6 を使用しています。
  4. ゲートウェイ IP」に、リモートゲートウェイの IP アドレスを入力します。この例では 10.12.13.2 を使用しています。
  5. インターフェース」で、ゲートウェイのインターフェースを選択します。この例では xfrm1-10.12.13.1 を使用しています。
  6. 監視条件」で、ゲートウェイの背後にあるホストデバイスの IP アドレスを入力します。この例では 10.12.13.2 を使用しています。

詳細は、ゲートウェイの追加を参照してください。

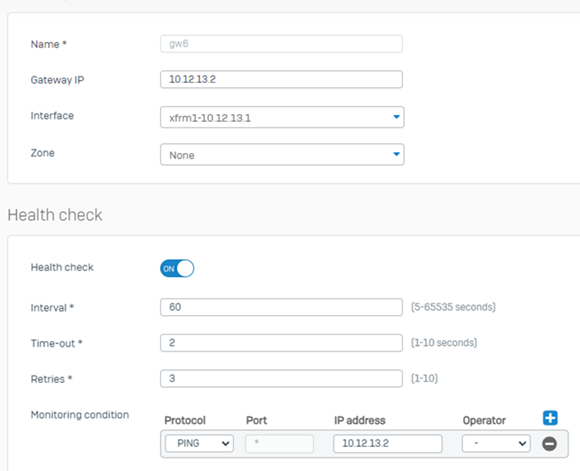

WAF SD-WAN ルートのゲートウェイ。

SD-WAN ルートを設定する

SD-WAN ルートを設定するには、次の手順を実行します。

  1. ルーティング > SD-WAN ルート」に移動します。

  2. IPv4」を選択して「追加」をクリックします。

  3. 名前を入力します。この例では SD-WAN WAF を使用しています。

  4. 宛先ネットワーク」で Any (任意) を削除し、Web サーバーへのアクセスに使用する WAN インターフェースを選択します。この例では #Port1 を使用しています。

  5. サービス」で Any (任意) を削除し、Web サーバーへのアクセスに使用するポートのサービスオブジェクトを選択します。この例では TCP 8080 を使用しています。

Web サーバーの外部 TCP ポートが内部 TCP ポートと異なる場合は、SD-WAN ルートでは外部 TCP ポートを使用してください。

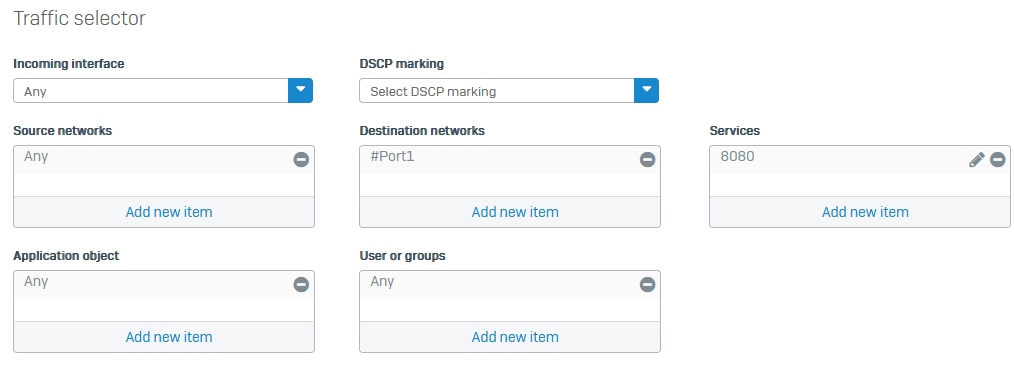

WAF SD-WAN ルートのトラフィックセレクタ。

  1. リンク選択の設定」で、「プライマリゲートウェイとバックアップゲートウェイ」を選択します。

  2. プライマリゲートウェイ」で、Web サーバーへのアクセスに使用するゲートウェイを選択します。この例では gw6 を使用しています。

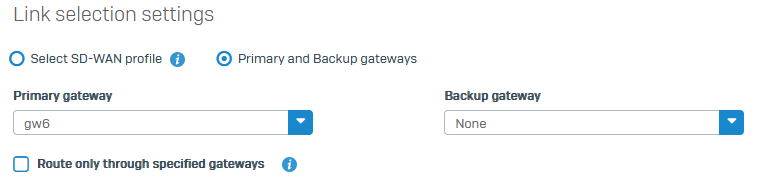

WAF SD-WAN ルートのリンクの選択。

  1. 保存」をクリックします。

複数の Web サーバーにルーティングする

トラフィックを複数の Web サーバーにルーティングするには、次の手順に従います。

  • 複数のサーバーが、同じゲートウェイで異なる TCP ポートまたは WAN IP アドレスを使用している場合は、同じ SD-WAN ルートを使用します。これらのポートを SD-WAN ルートのサービスに追加し、WAN IP アドレスを宛先ネットワークに追加します。
  • 複数のサーバーが異なるゲートウェイを使用している場合は、異なる SD-WAN ルートを使用します。
