ローカルサブネットとリモートサブネットが同じ場合のポリシーベース IPsec を使用する NAT

IPsec VPN のローカルサブネットとリモートサブネットが重複している場合は、NAT を設定してそれらを区別できるようにします。

次の手順を実行します。

Sophos Firewall 1 を設定する:
- IP ホストを追加します。
- IPsec 接続の追加。
- 受信方向および送信方向のファイアウォールルールを追加します。
Sophos Firewall 2 を設定する。
- IP ホストを追加します。
- IPsec 接続の追加。
- 受信方向および送信方向のファイアウォールルールを追加します。
IPsec 接続を確立する。
トラフィックフローを確認します。

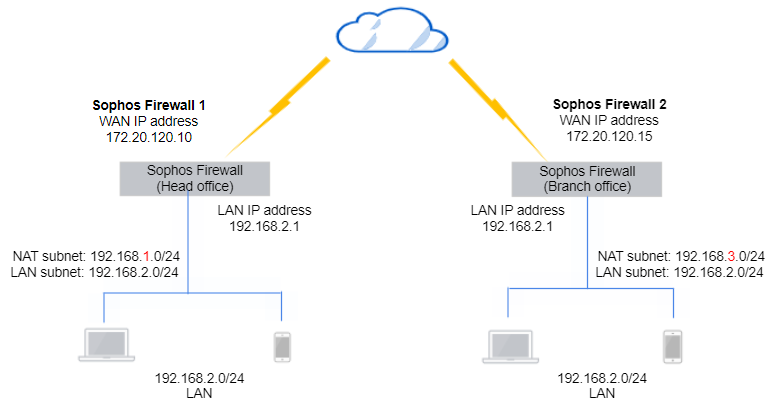

この例では、以下のネットワーク図に基づいて、設定を行います。

Sophos Firewall 1

次のように設定します。

IP ホストを設定する

1台目の Sophos Firewall デバイスで、サイト間接続のトラフィックを NAT 変換するように設定します。以下に例を示します。

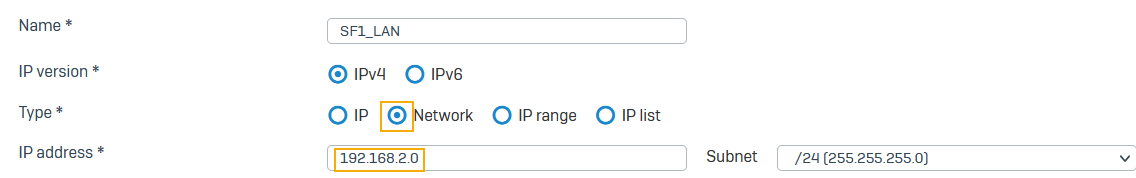

「ホストとサービス > IP ホスト」に移動し、「追加」を選択してローカル LAN を作成します。

次に例を示します。

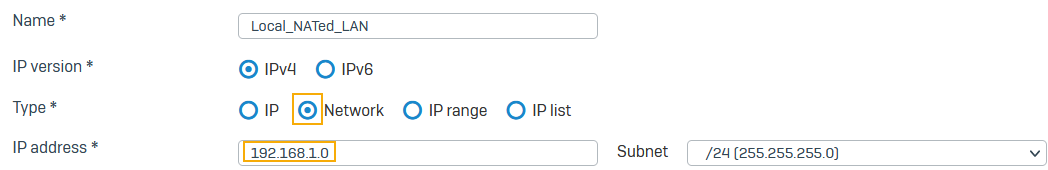

「ホストとサービス > IP ホスト」に移動し、「追加」を選択して、NAT 変換されたローカル LAN を作成します。

次に例を示します。

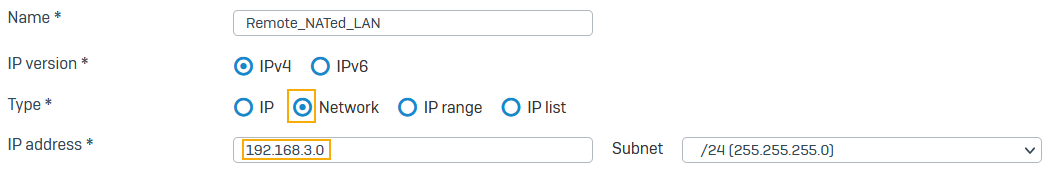

「ホストとサービス > IP ホスト」に移動し、「追加」を選択して、NAT 変換されたリモート LAN を作成します。

次に例を示します。

注

ローカル LAN ネットワークと NAT ネットワークには、同じサブネットマスクを使用する必要があります。

IPsec 接続を設定する

以下に例を示します。

「サイト間 VPN > IPsec」に移動します。
「IPsec 接続」の「追加」をクリックします。

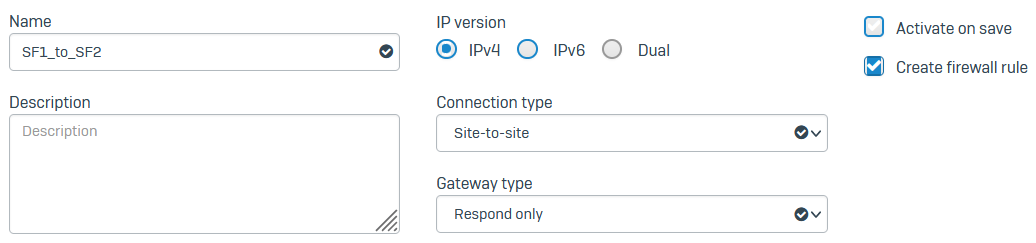

名前を入力します。
「接続の種類」が「サイト間」に設定されていることを確認します。
「ゲートウェイの種類」が「応答のみ」に設定されていることを確認します。

次に例を示します。

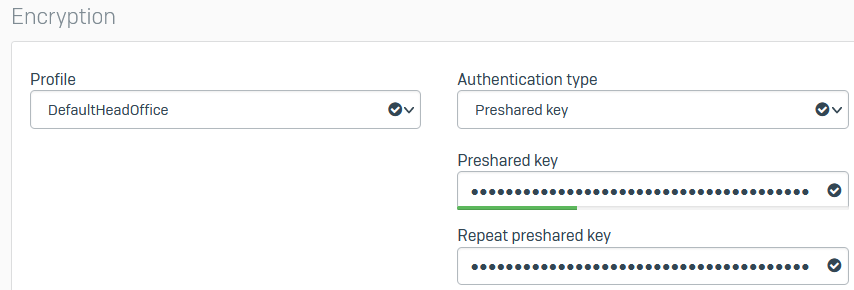

「暗号化」で「プロファイル」を「DefaultHeadOffice」に設定します。
「認証の種類」で「事前共有鍵」を選択します。
事前共有鍵を入力します。
確認のために、事前共有鍵を再度入力します。

次に例を示します。

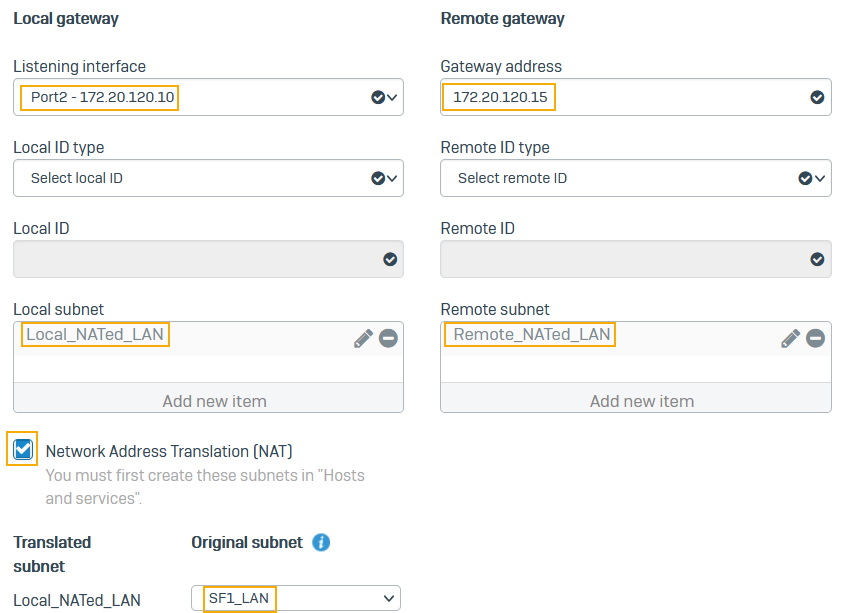

「リスニングインターフェース」で「Port2」を選択します。
「ゲートウェイアドレス」に 172.20.120.15 と入力します。
「ローカルサブネット」で Local_NATed_LAN を選択します。
「リモートサブネット」で Remote_NATed_LAN を選択します。
「Network Address Translation (NAT)」を選択します。
「変換前のサブネット」で SF1_LAN を選択します。
「保存」をクリックします。

次に例を示します。

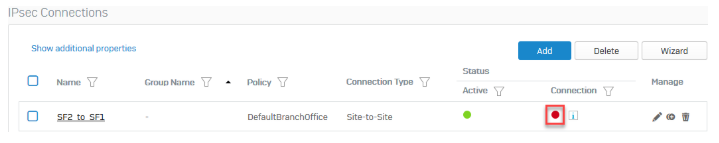

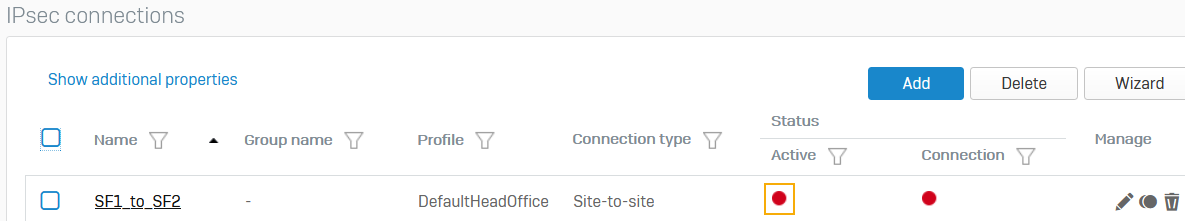

「ステータス」ボタンをクリックして接続を有効にします。

ファイアウォールルールの設定

以下に例を示します。

「ルールとポリシー > ファイアウォールルール」に移動し、「ファイアウォールルールの追加」をクリックします。
以下の 2つのルールを作成します。

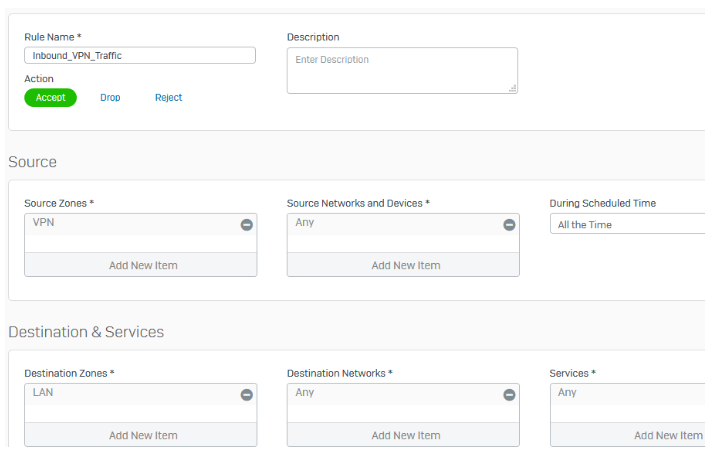

1. 着信トラフィックを許可する 1つのルール。

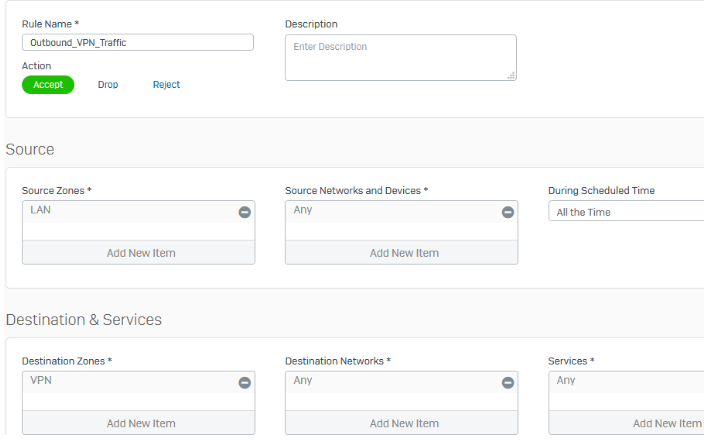

2. アウトバウンドトラフィックを許可する 1つのルール。
注

VPN ファイアウォールルールがファイアウォールルールの一覧の最上部にあることを確認してください。

Sophos Firewall 2

次のように設定します。

IP ホストを設定する

サイト間接続でトラフィックを NAT 処理するように 2番目の Sophos Firewall を設定します。以下に例を示します。

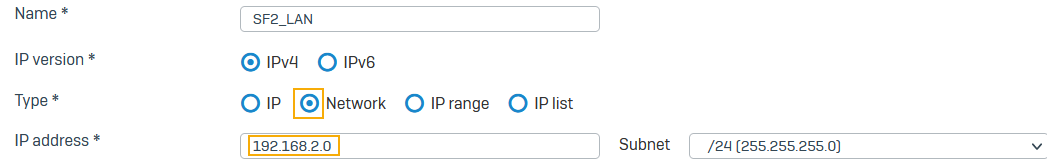

「ホストとサービス > IP ホスト」に移動し、「追加」を選択してローカル LAN を作成します。

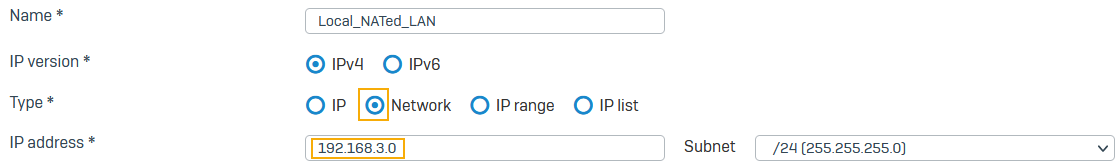

「ホストとサービス > IP ホスト」に移動し、「追加」を選択して、NAT 変換されたローカル LAN を作成します。

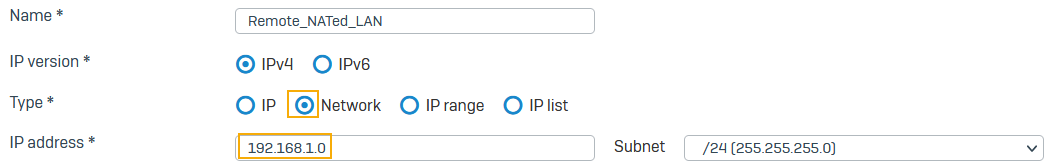

「ホストとサービス > IP ホスト」に移動し、「追加」を選択して、NAT 変換されたリモート LAN を作成します。

注

ローカル LAN ネットワークと NAT ネットワークには、同じサブネットマスクを使用する必要があります。

IPsec 接続を設定する

以下に例を示します。

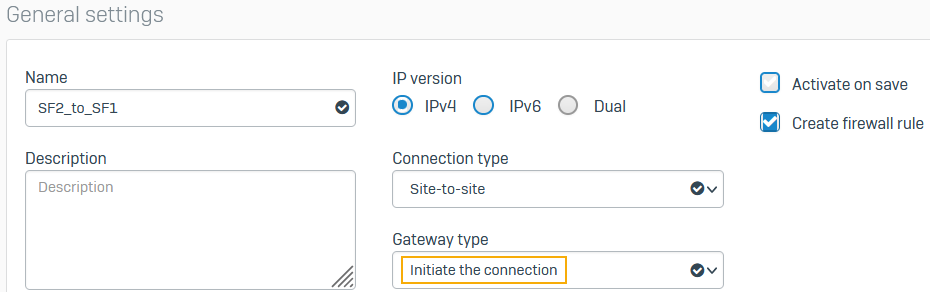

「サイト間 VPN > IPsec」に移動し、「追加」を選択します。
名前を入力します。
「接続の種類」が「サイト間」に設定されていることを確認します。
「ゲートウェイの種類」が「接続を開始」に設定されていることを確認します。

次に例を示します。

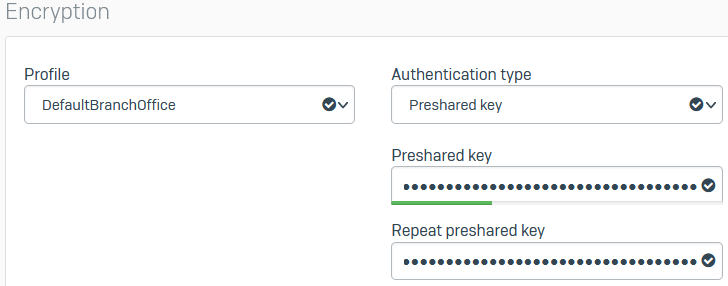

「暗号化」で「プロファイル」を「DefaultBranchOffice」に設定します。
「認証の種類」で「事前共有鍵」を選択します。
事前共有鍵を入力し、確認のために再度入力します。

次に例を示します。
「リスニングインターフェース」で「Port3」を選択します。
「ゲートウェイアドレス」に 172.20.120.10 と入力します。
「ローカルサブネット」で Local_NATed_LAN を選択します。
「リモートサブネット」で Remote_NATed_LAN を選択します。
「Network Address Translation (NAT)」を選択します。
「変換前のサブネット」で SF2_LAN を選択します。
「保存」をクリックします。

次に例を示します。

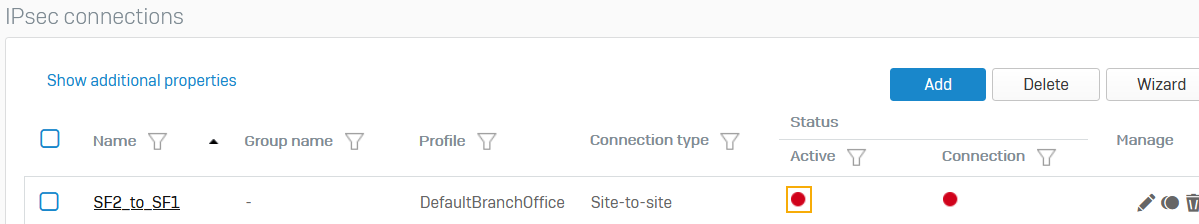

「ステータス」ボタンをクリックして接続を有効にします。

ファイアウォールルールの設定

以下に例を示します。

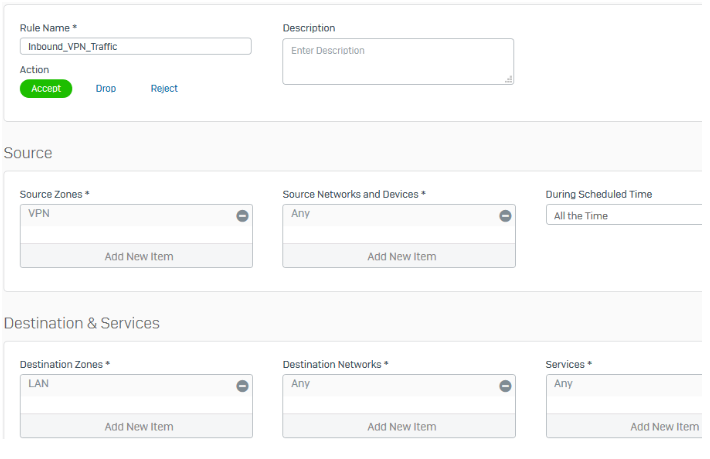

「ルールとポリシー > ファイアウォールルール」に移動し、「ファイアウォールルールの追加」をクリックします。
以下の 2つのルールを作成します。
1. 着信トラフィックを許可する 1つのルール。

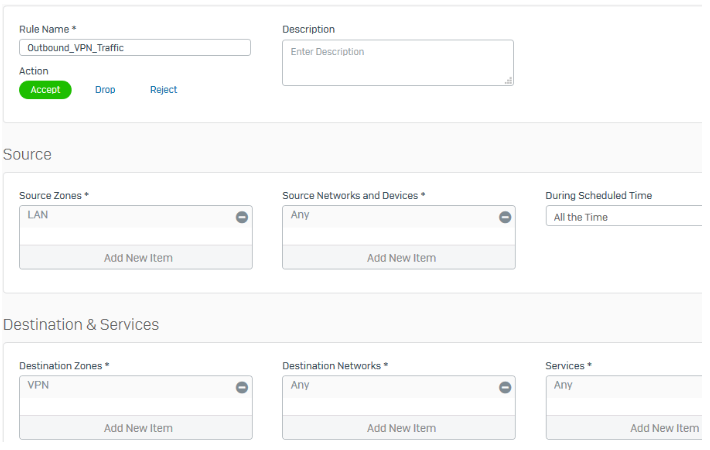

2. アウトバウンドトラフィックを許可する 1つのルール。
注

VPN ファイアウォールルールがファイアウォールルールの一覧の最上部にあることを確認してください。

IPsec 接続を確立する

本社と支社の両方の Sophos Firewall デバイスを設定したら、IPsec 接続を確立する必要があります。

「サイト間 VPN > IPsec」に移動します。
「ステータス」ボタンをクリックして接続を有効にします。

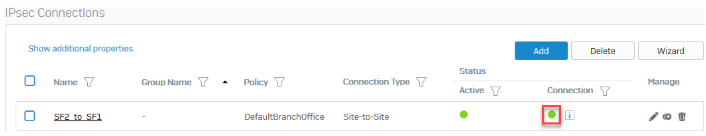

接続が確立されると、ステータスが緑色になります。

トラフィックフローを確認します

VPN 接続を通過するトラフィックを生成します。
「ルールとポリシー > ファイアウォールルール」に移動します。

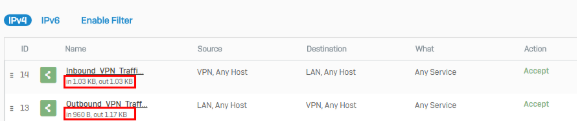

前に作成したファイアウォールルールが両方向のトラフィックフローを許可していることを確認します。

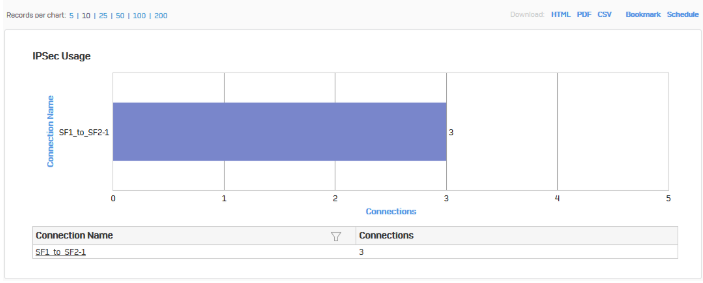

「レポート > VPN」に移動し、IPSec の使用状況を確認します。

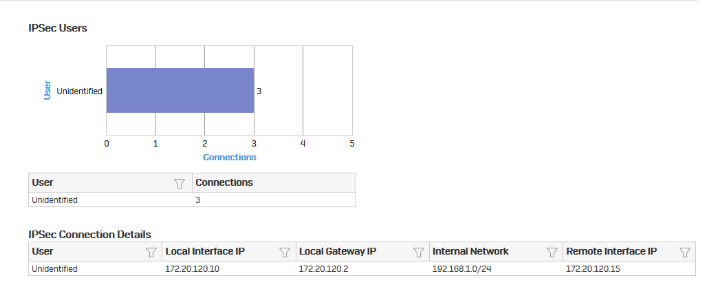

接続名をクリックすると、詳細が表示されます。

追加情報

本社・支社の構成では、通常、支社側の Sophos Firewall がトンネルイニシエーター、本社側の Sophos Firewall がレスポンダーとして動作します。理由は以下の通りです。

支社のデバイスに動的 IP アドレスが設定されている場合、本社のデバイスから接続を開始することはできません。
支社は複数存在する可能性があるので、本社がすべての支社に対して接続を再試行するよりも、支社が接続を再試行することが推奨されます。

ここでは、1:1 NAT の例を紹介しました。ネットワークの要件に応じて、1:n NAT (SNAT) またはフル NAT を設定することもできます。
