WAN ゾーンのデータ転送速度のグラフ
WAN ゾーングラフは 3種類あり、それぞれ、WAN ゾーンでのデータ転送速度に関する情報を示します。
合計データ転送速度 (アップロード / ダウンロード)
このグラフには、選択した一定期間の合計データ転送速度が、アップロード / ダウンロードのそれぞれについて表示されます。また、アップロード / ダウンロードのそれぞれについて、データ転送速度の最小値、最大値、平均値、および現在の値が表示されます。
X 軸には、選択した期間 (分 / 時間 / 日 / 月) が表示されます。
Y 軸には、アップロード / ダウンロードのデータ転送速度 (KBps) が表示されます。
凡例:
- オレンジ: アップロードのデータ転送速度
- パープル: ダウンロードのデータ転送速度
合計データ転送速度
このグラフには、選択した一定期間における WAN ゾーンの合計データ転送速度が、アップロード / ダウンロードの両方を足し合わせて表示されます。また、データ転送速度の最小値、最大値、平均値、および現在の値が表示されます。
X 軸には、選択した期間 (分 / 時間 / 日 / 月) が表示されます。
Y 軸には、合計データ転送速度 (KBps) がアップロード / ダウンロードの両方を足し合わせて表示されます。
凡例:
- オレンジ色: 合計データ転送速度 (アップロード / ダウンロードを足し合わせた値)

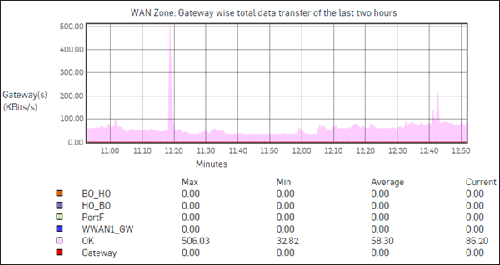

ゲートウェイ別の合計データ転送速度
このグラフには、選択した一定期間における WAN ゾーンのデータ転送速度がゲートウェイ別に表示されます。また、各ゲートウェイのデータ転送速度の最小値、最大値、平均値、現在の値が表示されます。
X 軸には、選択した期間 (分 / 時間 / 日 / 月) が表示されます。
Y 軸には、アップロード / ダウンロードのデータ転送速度 (KBps) が表示されます。
凡例:
- 色分けされたゲートウェイ
