事前共有鍵を使用したポリシーベースの IPsec VPN の作成
本社と支社の間に IPsec VPN を設定します。
この例では、認証に事前共有鍵を使用します。
ネットワーク図
本社の設定
LAN の設定
本社ネットワークと支社ネットワーク用のホストを、本社側で作成します。
- 「ホストとサービス > IP ホスト」に移動し、「追加」をクリックします。
-
以下のとおり、ローカルサブネットとリモートサブネットの IP ホストを設定します。
設定 IP ホスト 1 IP ホスト 2 名前 HQ_LAN Branch_LAN IP バージョン IPv4 IPv4 種類 ネットワーク ネットワーク IP アドレス 192.10.10.0 192.20.20.0 -
「保存」をクリックします。
IPsec 接続の追加
本社で IPsec 接続を作成して有効化します。
- 「サイト間 VPN > IPsec」に移動し、「追加」をクリックします。
- 名前を入力します。
- 「IPv4」を選択します。
- 「ファイアウォールルールの作成」を選択します。

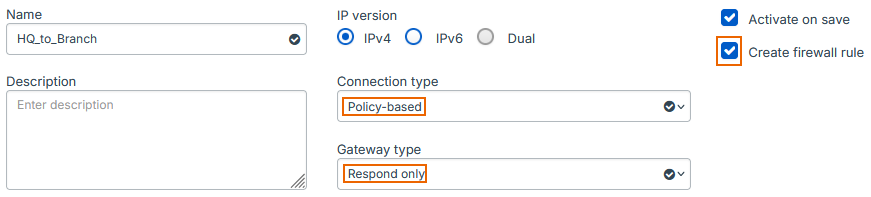

- 「接続の種類」を「ポリシーベース」に設定します。
-
「ゲートウェイの種類」を「応答のみ」に設定します。
本社のファイアウォールは通常、応答側として機能し、支社のファイアウォールは多数あるため、トンネルイニシエータとして機能します。本社がすべての支社に対して接続を再試行するよりも、それぞれの支社が接続を再試行するやり方が推奨されます。
-
「プロファイル」を「本社 (IKEv2)」に設定します。
IKEv2 では、固有のローカルとリモート ID の組み合わせに固有の事前共有キーを使用できます。
-
「認証の種類」を「事前共有鍵」に設定します。
-
事前共有鍵を入力し、確認のために再度入力します。
事前共有鍵のメモを取ります。支社のファイアウォールの接続に貼り付ける必要があります。
-
「リスニングインターフェイス」の場合は、ローカルインターフェイス
Port1 - 172.10.10.1を選択します。 -
「ローカル ID の種類」を「IP アドレス」に設定します。
DNS、IP アドレス、メールが選択できます。値は識別のためのものですので、ネットワーク内で有効な値にする必要はありません。
-

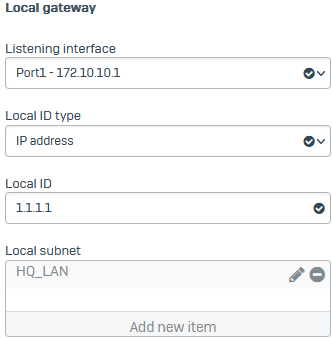

「Local ID」に「
1.1.1.1」と入力します。 -
「ローカルサブネット」で、 構成したローカル IP ホストを選択します。
-
「リモートゲートウェイ」の「ゲートウェイアドレス」に、支社のゲートウェイ (
172.20.20.1) を入力します。 - 「リモート ID の種類」を「IP アドレス」に設定します。
- リモート ID に、「
2.2.2.2」と入力します。 -
「リモートサブネット」に対し、 構成したリモート IP ホストを選択します。
-
「保存」をクリックします。

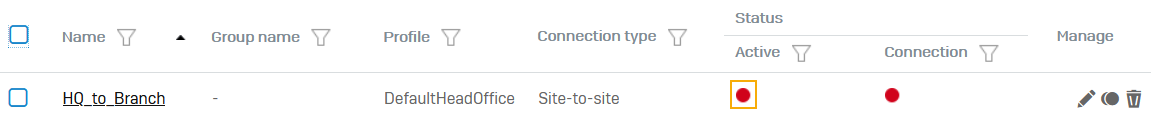

接続が IPsec 接続リストに表示されます。
-
「ステータス」ボタン
をクリックして接続を有効にします。
ファイアウォールルールを確認する
IPsec 接続を保存すると、受信および送信方向のファイアウォールルールが自動的に作成されます。これらのルールは、本社と支社間のトラフィックを許可します。
ファイアウォールルールを確認するには、「ルールとポリシー > ファイアウォールルール」に移動し、「自動 VPN ルール」ルールグループをクリックします。Incoming HQ_to_Branch と Outgoing HQ_to_Branch という 2つのファイアウォールルールが表示されます。
注
受信 VPN トラフィックを許可するファイアウォールルールが既にある場合は、リモートサブネットを「送信元ネットワークとデバイス」に、ローカルサブネットを「宛先ネットワーク」に追加できます。IPsec 接続ごとに独立したファイアウォールルールを作成する必要はありません。
サービスへのアクセスを許可する
IPsec 接続の「ゲートウェイの種類」を「応答のみ」に設定しているため、必ず WAN から IPsec へのアクセスを許可してください。
トンネル接続を確認するには、作成した VPN 接続を介してリモート IP アドレスに ping を実行します。
- 「管理 > デバイスのアクセス」に移動します。
- 「IPsec」で「WAN」を選択します。
- 「Ping/Ping6」の「VPN」を選択します。
- 「適用」をクリックします。
支社の設定
LAN の設定
支社ネットワークと本社ネットワーク用のホストを、支社側で作成します。
- 「ホストとサービス > IP ホスト」に移動し、「追加」をクリックします。
-
以下のとおり、ローカルサブネットとリモートサブネットの IP ホストを設定します。
設定 IP ホスト 1 IP ホスト 2 名前 Branch_LAN HQ_LAN IP バージョン IPv4 IPv4 種類 ネットワーク ネットワーク IP アドレス 192.20.20.0 192.10.10.0 -
「保存」をクリックします。
IPsec 接続の追加
支社で IPsec 接続を作成して有効化します。
- 「サイト間 VPN > IPsec」に移動し、「追加」をクリックします。
- 名前を入力します。
- 「IPv4」を選択します。
- 「ファイアウォールルールの作成」を選択します。

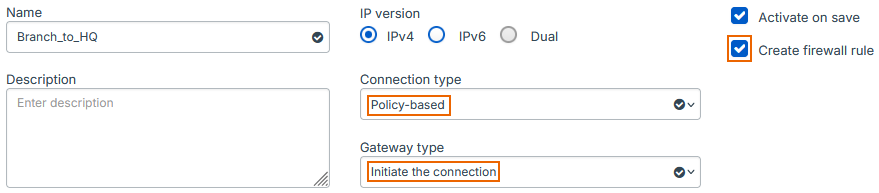

- 「接続の種類」を「ポリシーベース」に設定します。
-
「ゲートウェイの種類」を「接続を開始」に設定します。
-
「プロファイル」を「支社 (IKEv2)」に設定します。
- 「認証の種類」を「事前共有鍵」に設定します。
-
本社のファイアウォールで使用した事前共有鍵を貼り付け、設定を繰り返します。
-
「リスニングインターフェイス」の場合は、ローカルインターフェイス
Port1 - 172.20.20.1を選択します。 -
「ローカル ID の種類」を「IP アドレス」に設定します。
本社のファイアウォールで選択した ID の種類を選択する必要があります。
-

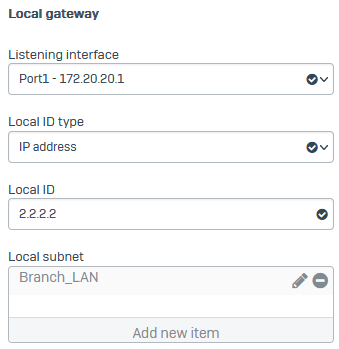

「Local ID」に「
2.2.2.2」と入力します。 -
「ローカルサブネット」で、 構成したローカル IP ホストを選択します。
-

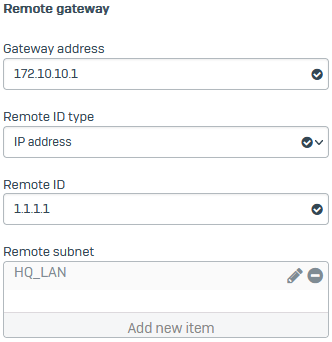

「リモートゲートウェイ」の「ゲートウェイアドレス」に、本社のゲートウェイ (
172.10.10.1) を入力します。 - 「リモート ID の種類」を「IP アドレス」に設定します。
- リモート ID に、「
1.1.1.1」と入力します。 -
「リモートサブネット」に対し、 構成したリモート IP ホストを選択します。
-
「保存」をクリックします。
接続が IPsec 接続リストに表示されます。
-
ステータスボタン
をクリックして接続を有効にします。
ファイアウォールルールを確認する
IPsec 接続を保存すると、受信および送信方向のファイアウォールルールが自動的に作成されます。これらのルールは、本社と支社間のトラフィックを許可します。
ファイアウォールルールを確認するには、「ルールとポリシー > ファイアウォールルール」に移動し、「自動 VPN ルール」ルールグループをクリックします。Incoming Branch_to_HQ と Outgoing Branch_to_HQ という 2つのファイアウォールルールが表示されます。
注
送信 VPN トラフィックを許可するファイアウォールルールが既にある場合は、ローカルサブネットを「送信元ネットワークとデバイス」に、リモートサブネットを「宛先ネットワーク」に追加できます。
サービスへのアクセスを許可する
トンネル接続を確認するには、作成した VPN 接続を介してリモート IP アドレスに ping を実行します。
- 「管理 > デバイスのアクセス」に移動します。
- 「Ping/Ping6」の「VPN」を選択します。
- 「適用」をクリックします。
トンネルの接続を確認する
-
本社および支社のファイアウォールで、リモートサブネットに ping できることを確認します。
例
CLI で、デバイスコンソールに対して「5」と入力し、次に Advanced shell に対してに「3」と入力します。
本社のファイアウォールで、コマンド (
ping 192.20.20.2) を入力します。支社のファイアウォールで、コマンド (
ping 192.10.10.2) を入力します。 -
「ルールとポリシー」をクリックし、ファイアウォールルールとトラフィックを確認します。
