BGP の MED の設定

BGPでは、Autonomous System（AS）が複数のエントリパスを持っている場合、MED（Multi-Exit Discriminator）属性を使用して好ましいエントリパスを構成することができます。

MED値は、隣接するAS内のルーターに伝播されます。

MEDはいつ使用されますか？

MEDは、2つの隣接するAS間に複数のリンクがある場合に使用される外部属性であり、起点ASが他のリンクよりも1つのリンクを選好する場合に利用されます。

デフォルトでは、ルーターは、同じASから同じプレフィックス、つまり宛先ネットワークに対して二つ以上のルートを学習した場合に、MEDを評価します。この動作を変更することができます。MEDに基づいて、彼らは元のASへのエントリルータを選択します。

MEDは非推移属性であり、他の隣接ノードには転送されません。受信するASがルートを別のASに転送すると、MEDが0にリセットされます。

BGPは、ASに到達するために、ウェイト、ローカルプリファレンス、ローカルで生成された属性、ASパス長、および起源タイプを評価した後にMEDを評価します。これらの属性がすべて等しい場合、MEDを評価して経路を選択します。

導入例

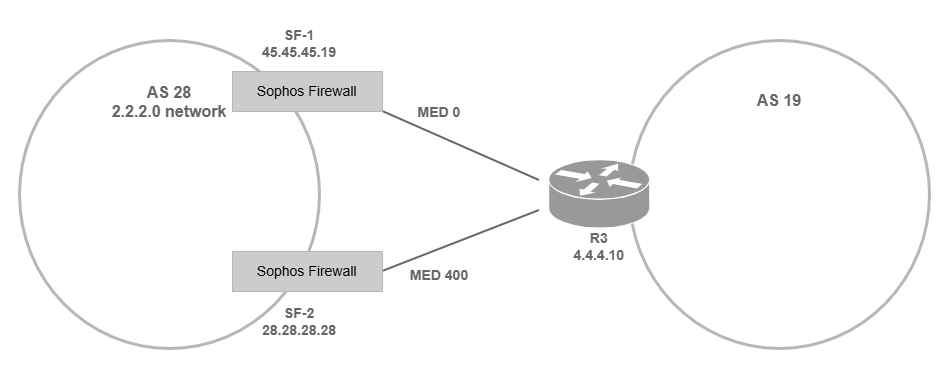

次の例では、MEDの構成方法を示し、AS 19のルーターがAS 28ネットワークへの入口としてSF-1を優先するように設定します。

ネットワークトポロジーに基づいて、実際のネットワークや隣接アドレス、およびルーターIDを使用する必要があります。例では、以下の値を使用します。

• 2つのSophosファイアウォールデバイスを使用したAS:

  • AS 28のネットワークアドレス： 2.2.2.0

  • 推奨ファイアウォール（SF-1）：

    • IP アドレス: 45.45.45.19
    • MED値（メトリック）：0

  • 第2ファイアウォール（SF-2）

    • IP アドレス: 28.28.28.28
    • MED値（メトリック）: 400
    • ルートマップの名前: testroute

• 隣接するAS：19

  • ルーター: R3

キーコンセプト

• デフォルトのMED値は0です。
• より低いMED値が優先されます。したがって、好まないルートにより高い価値を割り当てます。
• MED に値を割り当てるには、metric コマンドを route-map の下に使用します。

MED の構成

CLIを使用して、MEDを次のように構成できます。

1. インテリジェントITユーザー向けに、MED値を使用したルートマップを構成します。
2. 隣接するネイバーとルートマップを関連付けます。

ルートマップを設定します

SF-2 の MED 値を変更して、隣接するネイバーがそれに対して低い優先度を与えるようにしてください。

1. BGP 設定モードに入るには、次のオプションを入力します。

   1. ルート設定の場合: 3
   2. ユニキャストルート設定の場合: 1
   3. BGP 設定の場合: 3

2. 次のコマンドを実行します。

   1. グローバル設定モードに入力します: conf t または conf terminal

   2. ルートマップエントリを作成します: route-map <route map's name> permit <sequence number>

      ファイアウォールは、リストされている順番でルートマップを読み取ります。シーケンス番号が順序を決定します。シーケンス番号を入力しない場合、最新のエントリがルーティングテーブルの一番上にリストされます。

   3. メトリクスを設定してください: set metric <value>

      例

      bgp# conf t
      bgp(config)# route-map testroute permit 10
      bgp(config-route-map)# set metric 400
      bgp(config-route-map)# exit
      bgp(config)# sh run


ルートマップを隣接するネイバーに関連付けます

1. ルートマップを隣接しているネイバーと関連付けるには、次のコマンドを実行してください。

   1. Enter the BGP configuration: router bgp
   2. IPv4アドレスファミリーモードを入力してください: address-family ipv4 unicast
   3. ルートマップを隣接するネイバーに関連付けます: neighbor <ip address> route-map <route map's name> out
   4. この例で行ったすべての設定を保存してください：write

   5. 構成を終了します: end

      例

      bgp(config)# router bgp
      bgp(config-router)# address-family ipv4 unicast
      bgp(config-router-af)# neighbor 45.45.45.19 route-map testroute out
      bgp(config-router-af)# write
      bgp(config-router-af)# end

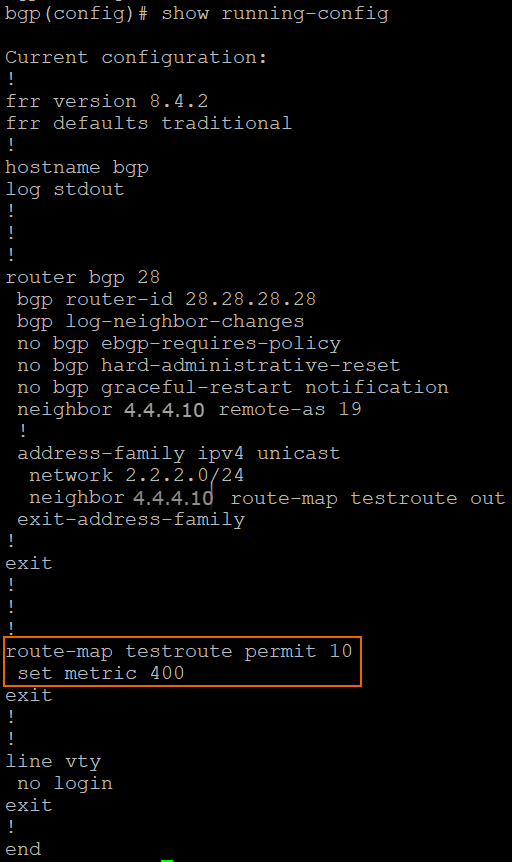

2. BGP構成を表示するには: show running-config

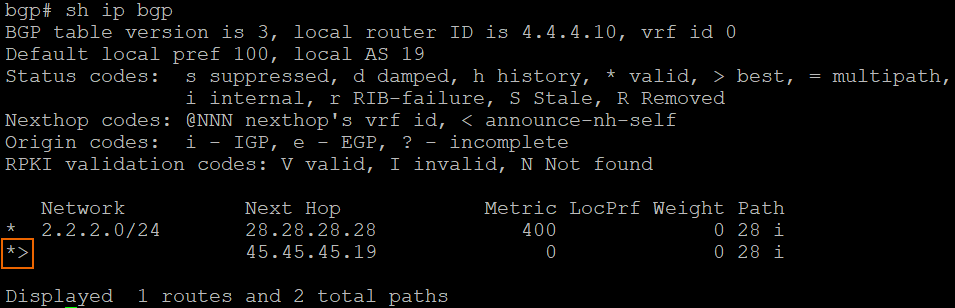

3. 隣接するルーティングテーブルでの優先ルートを確認するには、次のコマンドを実行します:

   sh ip bgp


   角度アイコンは、ネットワークへの優先ルートを示しています。
