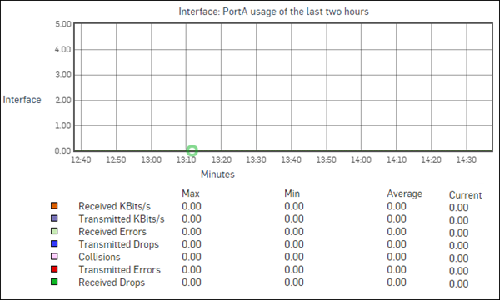

インターフェースグラフ

インターフェースグラフは、物理インターフェース、ワイヤレス LAN、WAN インターフェース、および WAN ゾーンの VLAN インターフェースなどのトラフィックデータを示します。

表示されるデータは以下のとおりです。

• インタフェースから送受信したビット数
• インタフェースからパケットの送受信中に生じたエラー数
• インタフェースからパケットの送受信中にドロップされたパケット数
• インタフェースからパケットの送受信中に生じた競合数

X 軸には、選択した期間に応じて、分/時間/日/月が表示されます。

Y 軸は、キロビット/秒 (Kbps) を示します。

凡例:

• オレンジ: 受信したビット数 (Kbps)
• パープル: 転送したビット数 (Kbps)
• ライトグリーン: 受信したエラー数 (Kbps)
• 青: 転送後、破棄されたビット数
• ピンク: コリジョン
• 赤: 送信したエラー
• ダークグリーン: 受信後、破棄されたビット数

今日および昨日のグラフでは、5分間の平均値がプロットされます。

週間グラフでは、15分間の平均値がプロットされます。

月間グラフでは、6時間の平均値がプロットされます。

年間グラフでは、1日間の平均値がプロットされます。
